Opis produktu: RP2350 - adapter HSTX 22-pin FPC do DVI / HDMI - Adafruit 6055
Adapter HSTX 22-pin FPC do DVI od Adafruit to płytka rozszerzająca stworzona z myślą o nowym interfejsie HSTX, wbudowanym w mikrokontroler RP2350. W przeciwieństwie do RP2040, który wymagał skomplikowanej konfiguracji z PIO, RP2350 pozwala generować sygnał DVI bezpośrednio, efektywnie i niezawodnie. Adapter zapewnia pełne dopasowanie poziomów logicznych, filtrację sygnału oraz złącze DVI. Połącz go za pomocą 22-pinowej taśmy FPC z płytką Feather RP2350 i rozpocznij generowanie sygnału wideo w wysokiej rozdzielczości bez skomplikowanych ustawień.

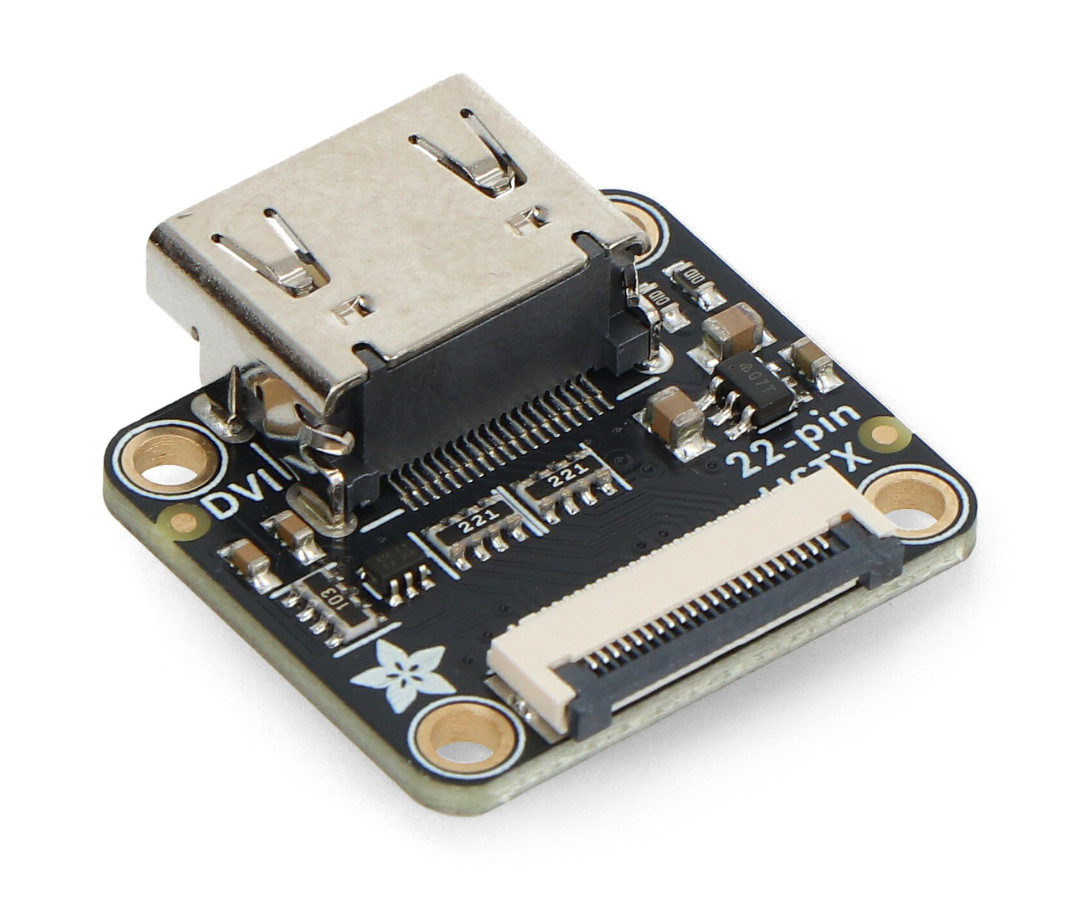

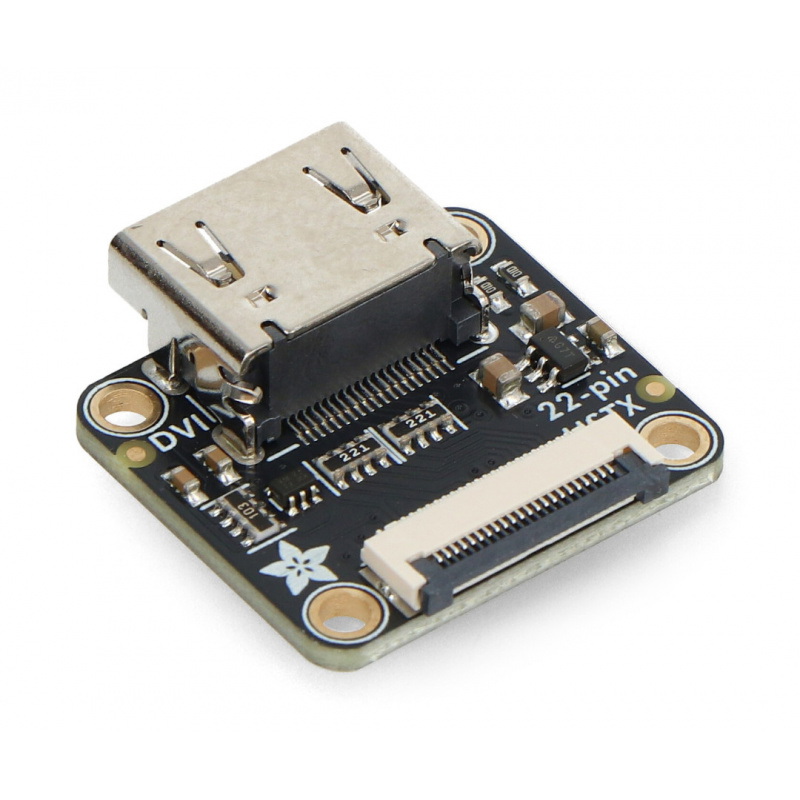

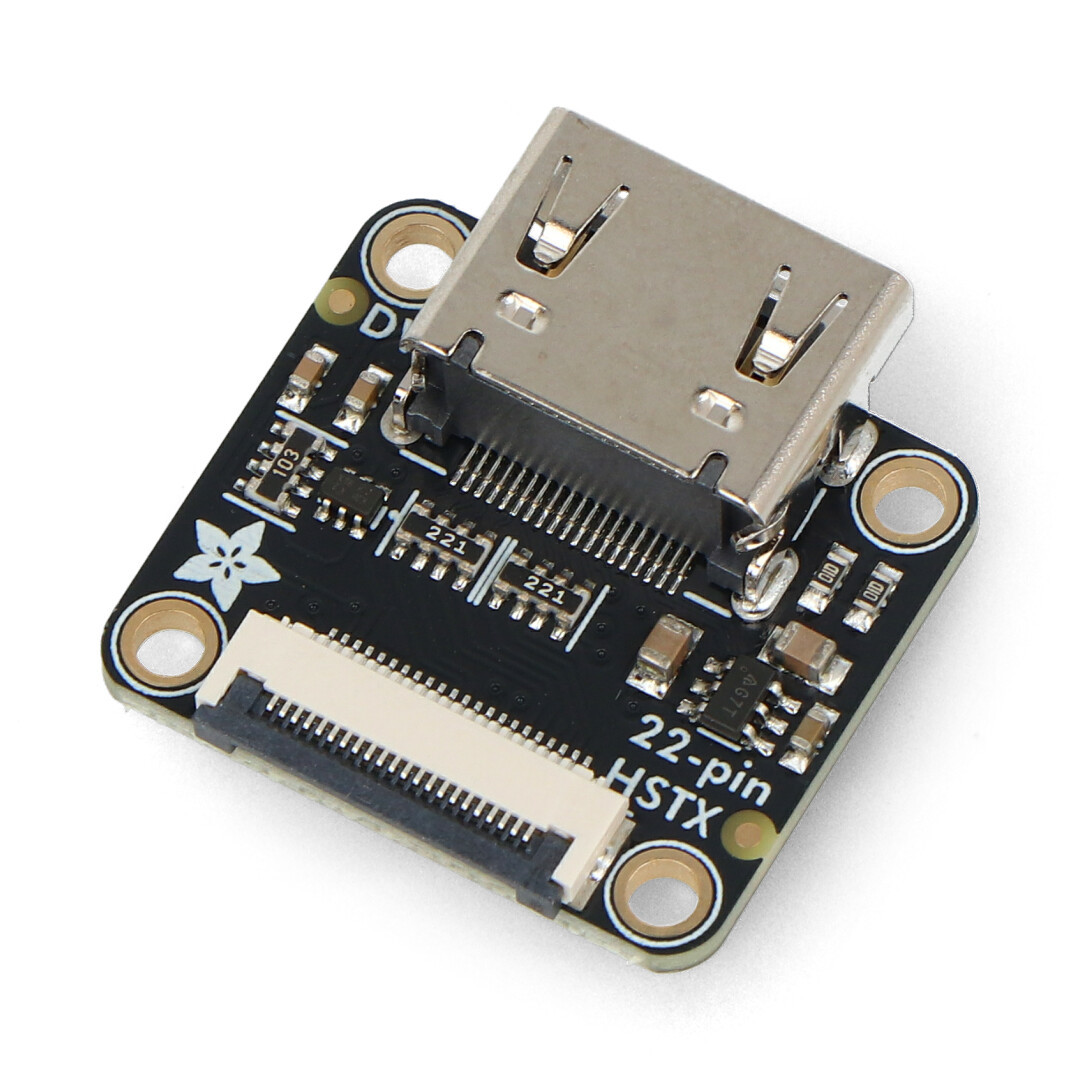

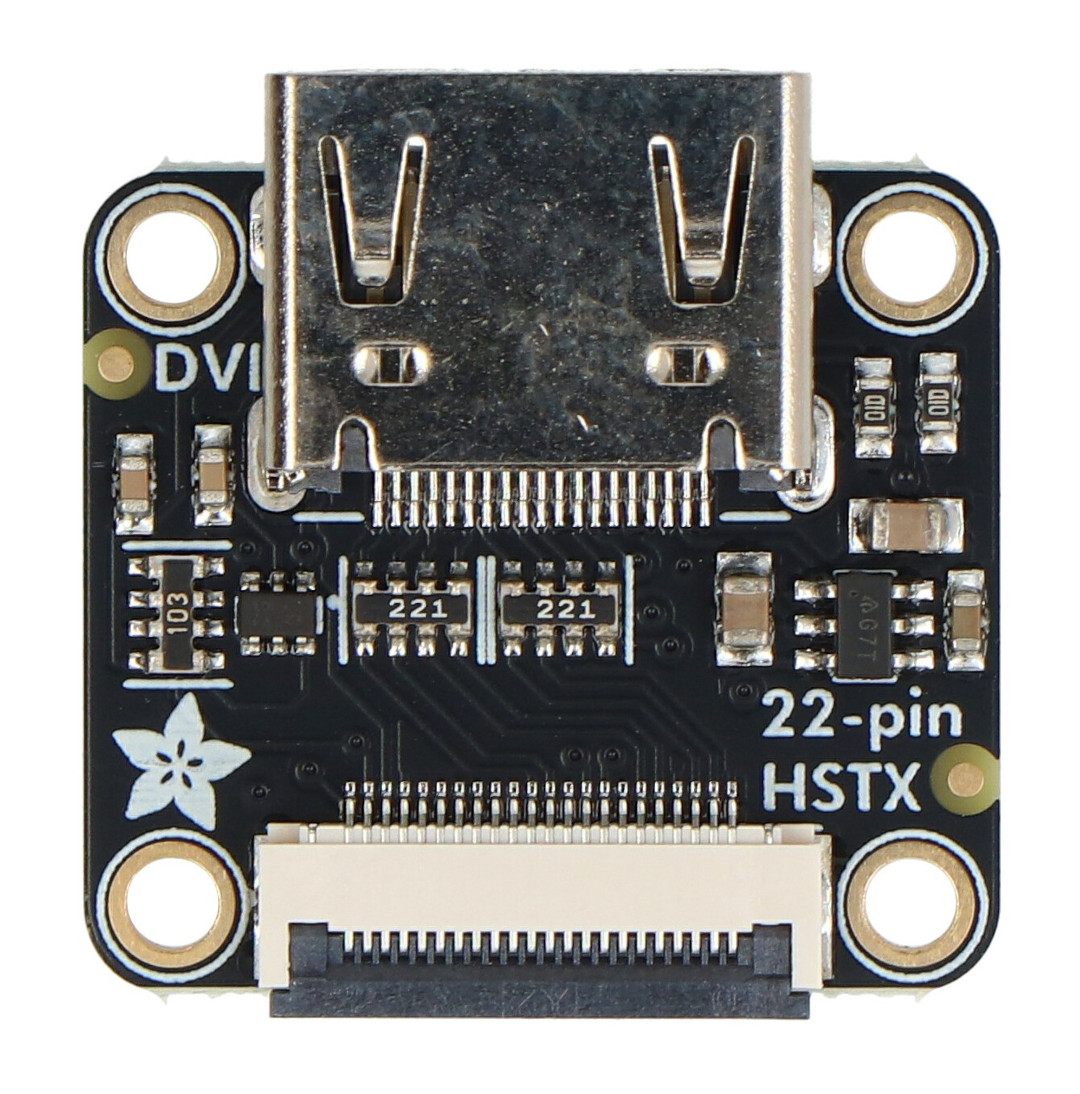

RP2350 - adapter HSTX 22-pin FPC do DVI / HDMI - Adafruit 6055.

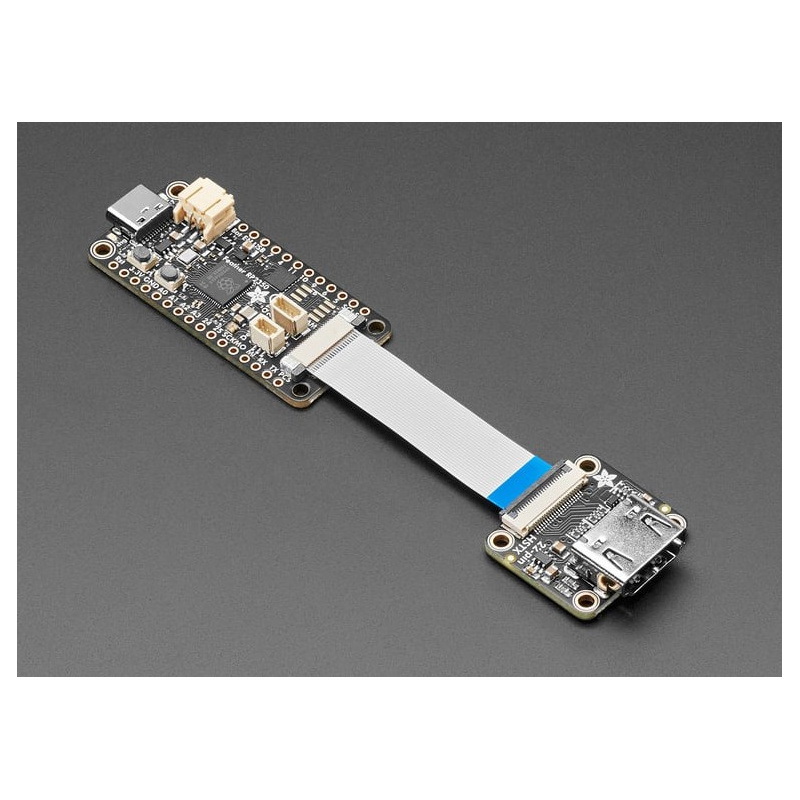

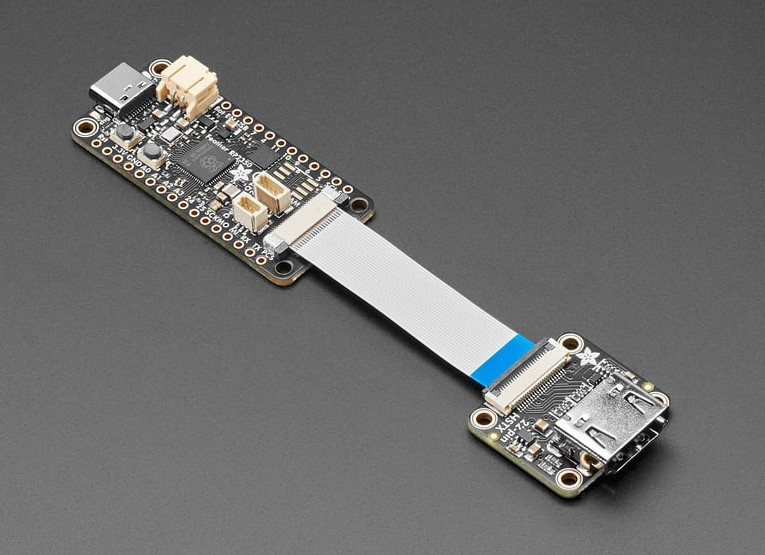

Adapter umożliwia łatwe podłączenie wyświetlaczy DVI (HDMI) do płytki RP2350 Feather.
Główne cechy adaptera
- Zgodność z RP2350 Feather: dedykowany adapter do interfejsu HSTX
- Obsługa DVI / HDMI: umożliwia podłączenie monitorów i wyświetlaczy przez DVI
- Bez potrzeby PIO i overclockingu: uproszczona obsługa w porównaniu do RP2040
- Wysoka rozdzielczość: wsparcie dla 640 x 480 px (4 / 8 bit), lub 320 x 240 px (16-bit)
- Obsługa sygnałów I2C, CEC i HPD: komunikacja z EEPROM monitora i wykrywanie połączeń
- Kompaktowa konstrukcja: zaledwie 25,9 x 24,9 mm - idealna do projektów mobilnych
- Złącze FPC 22-pin: szybkie i stabilne połączenie z płytką RP2350
- Niskie zużycie energii i prosty montaż: plug and play z dokumentacją Adafruit
Wyprowadzenia i złącza

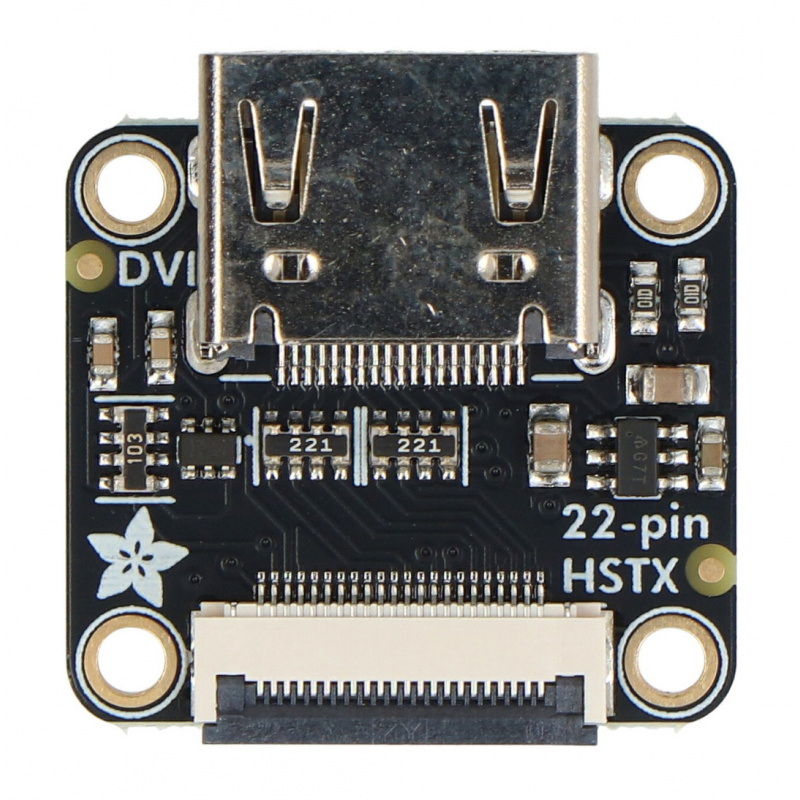

Na płytce znajdują się dwa główne złącza: 22-pinowe złącze FPC do komunikacji HSTX oraz port DVI. Połączenia obejmują:
- GPIO12 - GPIO19: 8 linii HSTX do przesyłu danych (TMDS)
- GPIO14, GPIO15: zegar TMDS (CKP, CKN)
- GPIO18 - GPIO13: dane wideo (D0-D2 P/N)
- GPIO11: Hot Plug Detect (HPD)
- GPIO10: CEC - sterowanie sprzętem przez HDMI
- GPIO2, GPIO3: linie I2C (EEPROM monitora)
- 3,3 V, GND: zasilanie i masa

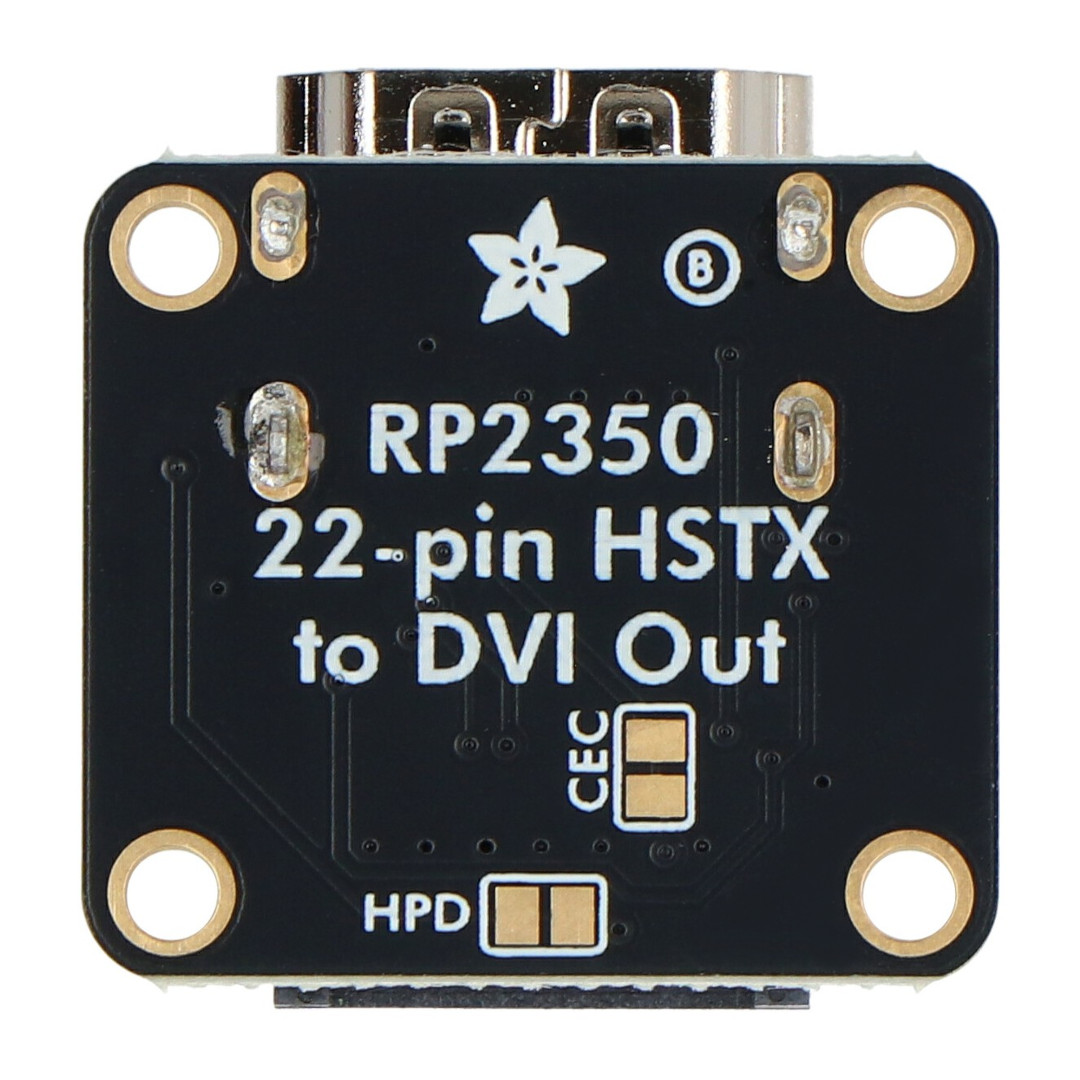

Dodatkowo znajdują się zworki CEC i HPD, które można przeciąć w celu dezaktywacji tych linii.
Adapter obsługuje I2C do odczytu EEPROM wyświetlacza oraz funkcje Hot-Plug Detect (HPD) i CEC.
W połączeniu z CircuitPython adapter umożliwia generowanie obrazu w rozdzielczości 640 x 480 px.
Obsługa w CircuitPython
Adapter współpracuje z biblioteką picodvi w CircuitPython, która pozwala na łatwe tworzenie framebufferów wideo. Możesz wyświetlać obrazy bitmapowe lub dynamiczne treści graficzne bezpośrednio na monitorze HDMI. Wystarczy podłączyć przewód FPC do płytki Feather RP2350 i załadować gotowy kod z repozytorium Adafruit.
Dostępne są gotowe przykłady i projekt bundle z kodem i grafiką testową - wystarczy je skopiować na pamięć CIRCUITPY. Obsługiwane rozdzielczości to m.in. 320 x 240 px (z podwajaniem pikseli) oraz 640 x 480 px przy niższej głębi kolorów (4 / 8 bit lub skala szarości). Nie są wymagane dodatkowe biblioteki - wszystko działa na wbudowanych modułach CircuitPython.
Specyfikacja techniczna adaptera
- Kompatybilność: Adafruit Feather RP2350 (HSTX)
- Interfejs: HSTX do DVI (TMDS)
- Złącza: FPC 22-pin, DVI
- Obsługiwane GPIO: GPIO10 - GPIO19, I2C (GPIO2, GPIO3)
- Obsługa HPD, CEC, EEPROM przez I2C
- Wymiary: 25,9 x 24,9 x 7,8 mm
- Masa: 4,3 g
Zawartość zestawu
- 1x RP2350 - adapter HSTX 22-pin FPC do DVI / HDMI - Adafruit 6055
Uwaga!
Taśma FPC 22-pin nie jest dołączona do zestawu - należy dokupić ją osobno
Kompaktowe wymiary sprawiają, że adapter sprawdzi się w wielu projektach.
