Opis produktu: Konwerter UART - RS485 5V - ARK/RJ11
Konwerter umożliwia podłączenie mikrokontrolera magistrali RS-485, która obsługuje do 32 urządzeń na linii o długości do 1 km z prędkością do 10 Mb/s. Moduł oparty na układzie SP485, wyposażony jest w złącza: goldpin, raster 2,54 mm - do połączenia z mikrokontrolerem przy pomocy interfejsu szeregowego, ARK oraz RJ11 - dla magistrali RS485.

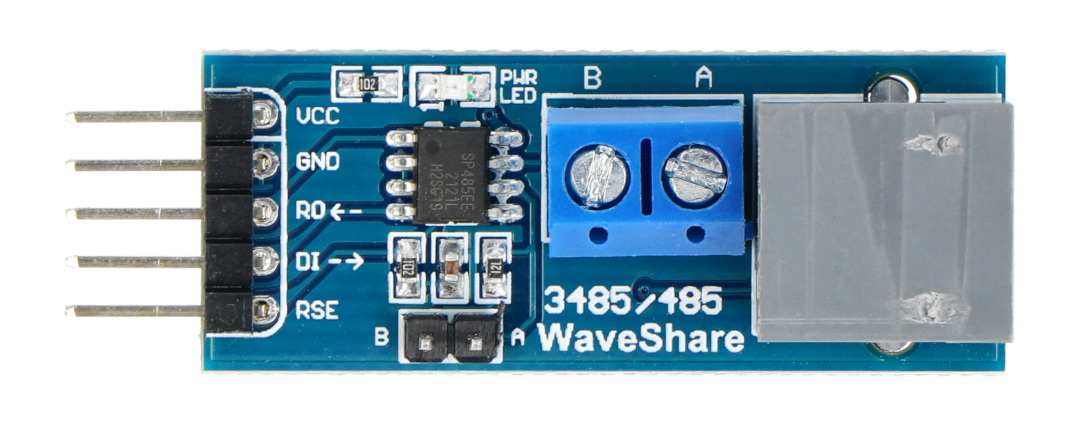

Wyprowadzenia konwertera
Moduł komunikuje się poprzez interfejs szeregowy UART z wykorzystaniem złącz goldpin - raster 2,54 mm. Opis wyprowadzeń znajduje się w tabeli poniżej.
| Pin |
Opis |
|---|---|
| VCC | Zasilanie: 5,0 V. |
| GND | Masa układu. |
| RO | Wyjście danych magistrali szeregowej, należy podłączyć do pinu Rx mikrokontrolera. |
| DI | Wyjście danych magistrali szeregowej, należy podłączyć do pinu TX mikrokontrolera. |
| RSE |
Sterowanie kierunkiem wyjść/wejść magistrali RS485:
|
| A | Wyjście/ wejście RS-485 nieodwracające. |
| B | Wyjście/ wejście RS-485 odwracające. |
Układ posiada trzy rodzaje złącz wyjściowych RS485: goldpin raster 2,54 mm, ARK (śrubowe) oraz RJ11 (telefoniczne). Rozkład wyprowadzeń złącza telefonicznego można konfigurować poprzez lutowanie podpisanych zworek na odwrocie modułu.
Zworki konfiguracyjne na odwrocie płytki.
Specyfikacja konwertera UART - RS485
- Napięcie pracy: 5,0 V
- Sterownik: SP485 (dokumentacja) - zamiennik MAX485
- Komunikacja z mikrokontrolerem: interfejs szeregowy UART
- Złącza magistrali RS485: goldpin 2,54 mm, ARK lub RJ11
- Wymiary płytki: 42 x 16,5 mm
