Konwerter RS232/RS485 - Ethernet - Cortex M4 - Waveshare 16530

Indeks: WSR-15134 EAN: 5904422323318

Urządzenie pozwalające na komunikację między interfejsem RS232 lub RS485 i Ethernet RJ45. Moduł konfigurowany przez stronę internetową, komendy AT, protokół szeregowy oraz protokół sieciowy. Oparty został o procesor ARM Cortex M4 32-bit. Obsługuje takie tryby pracy jak: TCP serwer, TCP klient, UDP serwer, UDP klient, HTTPD klient. Wspiera Modbus dla zastosowań przemysłowych.

Konwerter RS232/RS485 - Ethernet - Cortex M4 - Waveshare 16530
319,00 zł
259,35 zł netto
Zapłać później
Towar w trakcie przyjęcia - dostępny w ciągu kilku dni
Oczekiwanie na dostawę
Producent: Waveshare

Opis produktu: Konwerter RS232/RS485 - Ethernet - Cortex M4

Urządzenie pozwalające na komunikację między interfejsem RS232 lub RS485 i Ethernet RJ45. Moduł konfigurowany przez stronę internetową, komendy AT, protokół szeregowy oraz protokół sieciowy. Oparty został o procesor ARM Cortex M4 32-bit. Obsługuje takie tryby pracy jak: TCP serwer, TCP klient, UDP serwer, UDP klient, HTTPD klient. Wspiera Modbus dla zastosowań przemysłowych.

Konwerter RS232/RS485 - Ethernet

Konwerter RS232/RS485 - Ethernet.

Główne cechy konwertera

  • Procesor ARM Cortex M0 32-bit.
  • Interfejs Ethernet 10 / 100 Mb/s Auto-MDI/MDIX.
  • Interfejsy RS232 i RS485 mogą działać niezależnie w tym samym czasie.
  • Możliwość zmiany prędkości transmisji interfejsu RS485 (od 600 b/s do 230,4 Kb/s), wspiera pięć opcji sprawdzania parzystości: None, Odd, Even, Mark, Space.
  • Diody statusowe dla monitorowania komunikacji oraz statusu pracy.
  • Dostępne tryby pracy: TCP serwer, TCP klient, UDP serwer, UDP klient, HTTPD klient (wspiera GET i POST).
  • Wspiera Modbus dla aplikacji przemysłowych.
  • Wspiera Websocket, zapewnia dwukierunkową, transparentną transmisję z portu RS232 / RS485 bezpośrednio przez stronę internetową.
  • Umożliwia konfigurację pakietów heartbeat, upewnij się że połączenie jest prawidłowe do poprawnego odbierania danych z czujnika.
  • Umożliwia konfigurację pakietów rejestracyjnych, automatyczne przekazywanie zarejestrowanego pakietu jako identyfikatora po ustanowieniu połączenia, dzięki czemu można rozróżnić urządzenia.
  • Konfiguracja: przez stronę internetową, komendy AT, protokół szeregowy oraz protokół sieciowy.
  • Strona konfiguracyjna modułu może być dowolnie edytowana.
  • Obsługuje protokół podobny do RFC2217, może komunikować się z urządzeniami, których ustawienia szeregowe (szybkość transmisji, bit danych, itp.) mogą ulec zmianie.
  • Mechanizm KeepAlive, wykrywa przerwy połączenia oraz automatycznie je przywraca.
  • Wspiera time-out reboot.
  • Rozpoznaje nazwę domeny DNS, konfigurowalny serwer DNS
  • Obsługuje DHCP, auto przydzielanie adresu IP lub stałe IP
  • Firmware jest aktualizowany przez sieć
  • Resetowanie urządzenia do ustawień fabrycznych odbywa się przez oprogramowanie lub sprzętowo
  • Posiada adres MAC, który można edytować
  • Dostępne oprogramowanie: oprogramowanie do konfigurowania modułu, narzędzie do testowania TCP/UDP, wirtualny port szeregowy VCOM
  • Przykładowy kod: komputer hosta (gniazdo), VB, C++ Delphi, Android, iOS, itp.

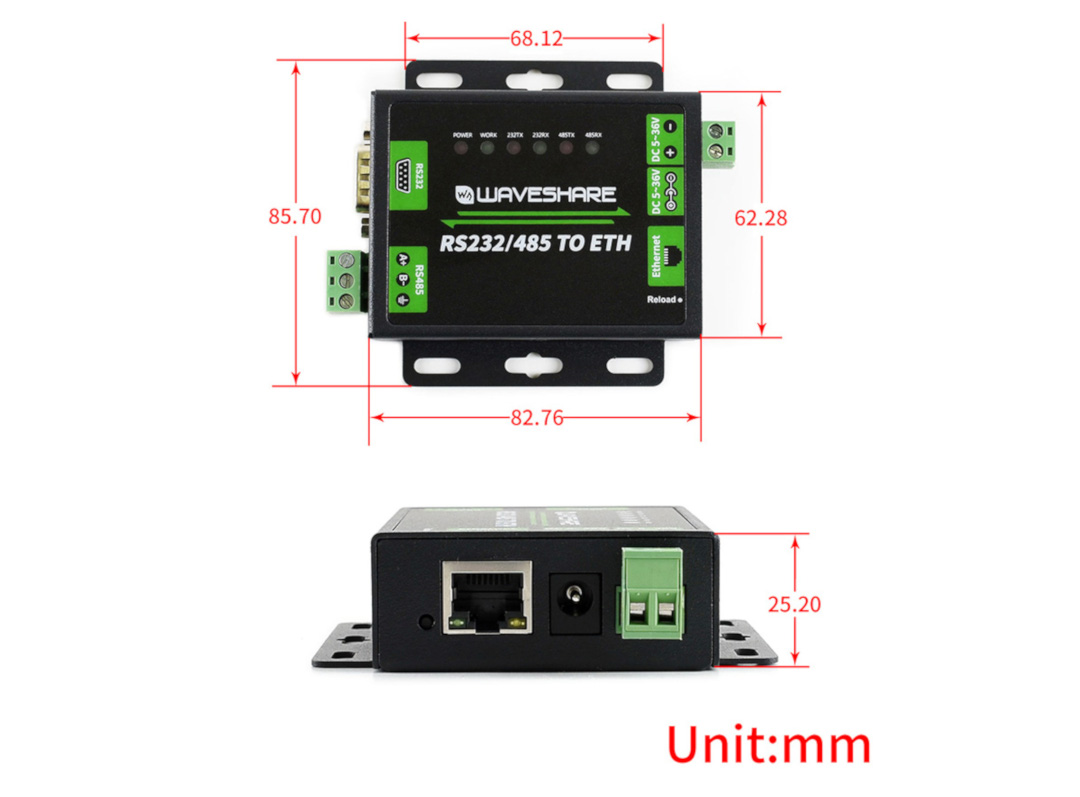

Wymiary konwertera

Wymiary konwertera podane w mm.

Specyfikacja konwertera

  • Ethernet:
    • złącze: 4-pin RJ45
    • prędkość: 10 / 100 Mb/s
    • ochrona interfejsu: izolacja elektromagnetyczna 1,5 KV
    • protokoły: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, klient HTTPD
    • TX cache: 6 Kb
    • RX cache: 4 Kb
  • RS485 / RS232:
    • złącze:
      • RS485: śrubowe (A+, B-, GND)
      • RS232: DB9 męskie
    • bity danych: 5 bit, 7 bit, 8 bit
    • stop bit: 1, 2
    • bit parzystości: None, Odd, Even, Mark, Space
    • szybkość transmisji: od 600 b/s do 230,4 Kb/s
    • TX cache: 2 Kb
    • RX cache: 2 Kb
    • sprzętowa kontrola przepływu: RTS / CTS
    • ochrona interfejsu:
      • RS485:
        • 2KV ESD
        • rezystor 2,2 KΩ
  • Zasilanie:
    • napięcie zasilania: od 5 V do 36 V (rekomendowane 5 V)
    • prąd znamionowy: 85,5 mA przy 5 V
    • pobór mocy: < 1 W
    • ochrona interfejsu: przeciw przepięciowe, ESD,
  • Środowisko:
    • temperatura pracy: od -40°C do 85°C
    • temperatura przechowywania: od -40°C do 105°C

Konwerter RS232/RS485 - Ethernet

W zestawie również zasilacz 5 V / 1 A do zasilania konwertera oraz przewód RS232 męsko - żeński, żeńsko - żeński, a także przewód RJ45.

Konwerter - Układ Cortex M4
Konwerter - Gniazdo RJ45
Konwerter - Interfejs RS232/RS485
Szerokość opakowania 20.6 cm
Wysokość opakowania 15.2 cm
Głębokość opakowania 5.2 cm
Masa opakowania 0.538 kg

Grzegorz

06/09/22

Pytanie: Dzień dobry, czy te konwerter posiada funkcje konwersji ramek Modbus RTU (RS485) na Modbus TCP (Ethernet) ?? Innymi słowy czy można go wykorzystać do komunikacji pomiędzy sterownikiem (protokół Modbus TCP) i urządzeniem z portem szeregowym komunikującym się po Modbus RTU ??
Odpowiedź: Tak, konwerter posiada taką funkcję:

Modbus gateway includes: Modbus transparent transmission, Modbus RTU<=>Modbus TCP
protocol conversion, Modbus polling and serial port query.
