Opis produktu: Konwerter USB-UART FTDI FT232RL - gniazdo miniUSB
Konwerter umożliwia komunikację pomiędzy dwoma popularnymi interfejsami szeregowymi USB i UART. Moduł oparty na układzie FT232RL, współpracuje z systemem Windows 7 i WIndows 8/8.1.

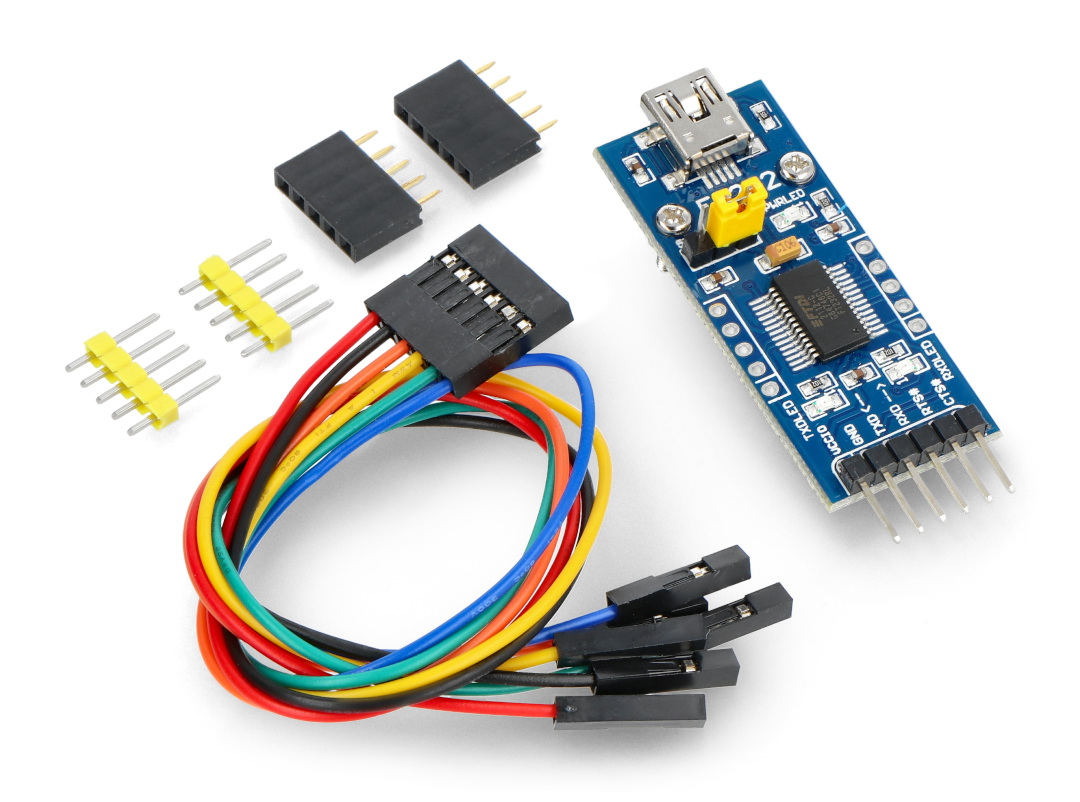

Do modułu dołączone są 6-pinowy przewód z końcówkami żeńskimi oraz niezbędne piny.

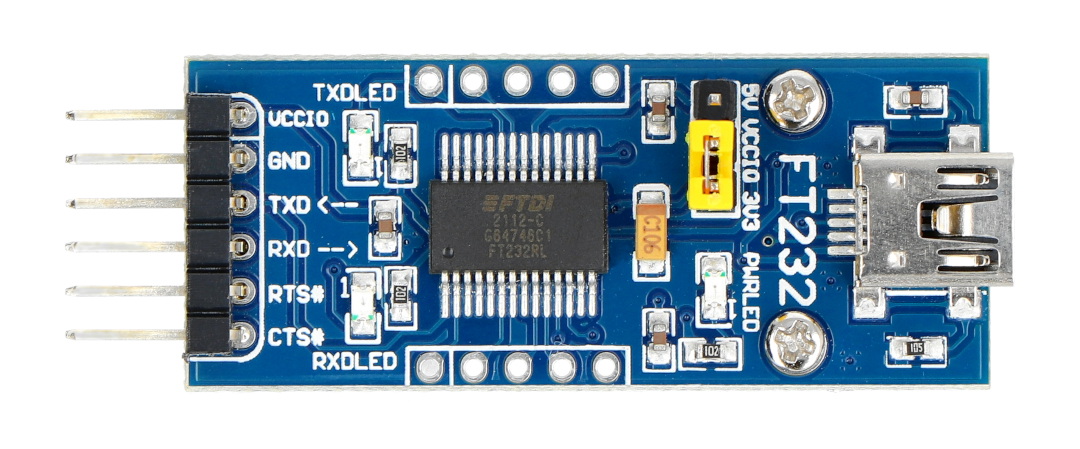

Moduł może być wykorzystany do wymiany danych między komputerem a systemem mikrokontrolerowym lub do programowania płytel z wyprowadzonym interfejsem szeregowym np. Arduino lub STM32Discovery. W systemie operacyjnym widoczny jako wirtualny port COM. Posiada złącze miniUSB oraz 3 diody LED informujące o zasilaniu, wysyłaniu oraz odbieraniu danych.
Urządzenie pracuje z napięciami 3,3 V oraz 5 V. Wybór napięcia jest dokonywany za pomocą zworki. Płytka posiada złącza o rastrze 2,54 mm pasujące do płytki stykowej lub umożliwiające połączenie za pomocą przewodów. Piny VCCIO, GND, TXD, RXD, RTS# oraz CTS# mają już wlutowane złącza goldpin - raster 2,54 mm. Pozostałe należy nabyć osobno i przylutować samodzielnie.
Podłączenie konwertera
Opis wyprowadzeń modułu znajduje się w tabeli.
Pin | Opis |
---|---|
VCCIO | Zasilanie 3,3 V lub 5 V wybierane za pomocą zworki. |
GND | Masa układu. |
TXD | Pin nadajnika UART. |
RXD | Pin odbiornika UART. |
RTS# |
Sygnał kontrolny prośby wysłania danych / sygnał handshake. |
CTS# | Sygnał kontrolny wysyłania, szczegóły w dokumentacji. |
RESET# | Sygnał reset aktywowany stanem niskim. |
DCD# | Sygnał karetki, szczegóły w dokumentacji. |
DSR# | Sygnał gotowości danych, szczegóły w dokumentacji. |
RI# | Wejście wskaźnika kontrolnego, szczegóły w dokumentacji. |
DTR# |
Sygnał kontrolny gotowości danych / sygnał handshake. |
CBUS0 - 4 | Konfigurowalne piny CBUS, szczegóły w dokumentacji. |
