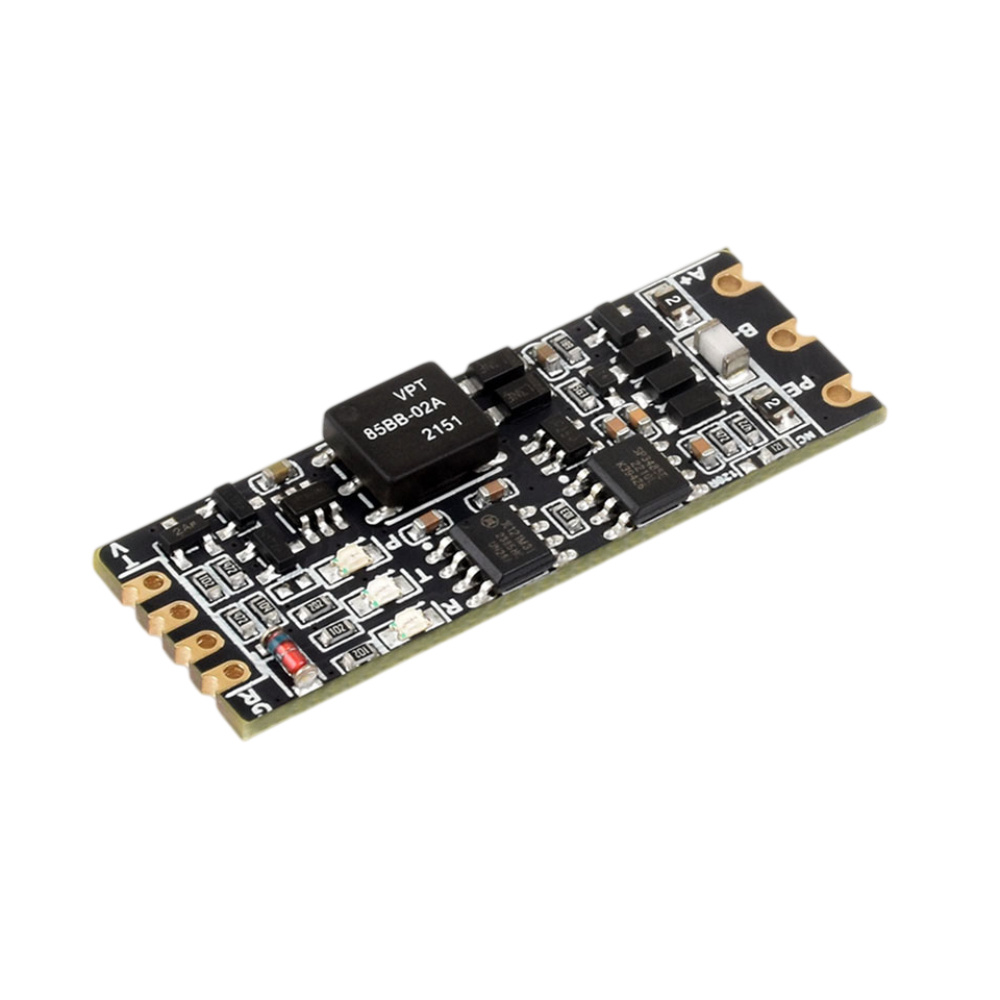

Opis produktu: Konwerter TTL do RS485 z izolacją galwaniczną - Waveshare 27479
Konwerter TTL do RS485 (C) to kompaktowy, profesjonalny moduł przeznaczony do konwersji sygnałów TTL (3,3 V / 5 V) na różnicowy sygnał RS485, umożliwiający stabilną komunikację na dużych odległościach. Został zaprojektowany z myślą o zastosowaniach przemysłowych, automatyce, systemach pomiarowych oraz projektach embedded, gdzie kluczowe są niezawodność, odporność na zakłócenia i bezpieczeństwo transmisji. Moduł posiada pełną izolację galwaniczną zasilania i sygnałów, co skutecznie chroni urządzenia nadrzędne przed przepięciami, pętlami masy oraz zakłóceniami elektromagnetycznymi. Zastosowane zabezpieczenia, takie jak TVS, diody ochronne oraz bezpiecznik samoresetujący, zapewniają stabilną pracę nawet w trudnych warunkach środowiskowych. Dzięki wyprowadzeniom krawędziowym typu castellated i wykończeniu ENIG (immersion gold) konwerter jest łatwy do integracji bezpośrednio z płytkami PCB.
Konwerter TTL do RS485 z izolacją galwaniczną - Waveshare 27479.
Konwerter TTL do RS485 (C) to kompaktowy, profesjonalny moduł przeznaczony do konwersji sygnałów TTL (3,3 V / 5 V) na różnicowy sygnał RS485.Cechy szczególne
- Konwersja sygnału TTL na RS485 (half-duplex)
- Kompatybilność z poziomami TTL od 3,3 V do 5 V
- Izolacja galwaniczna zasilania i sygnałów - wysoka odporność na zakłócenia
- Wbudowane zabezpieczenia:
- TVS przeciwprzepięciowe i antystatyczne
- ochrona ESD do 6 kV
- ochrona przeciwprzepięciowa i nadprądowa
- bezpiecznik samoresetujący
- Obsługa komunikacji punkt-punkt oraz punkt-wielopunkt
- Zintegrowany rezystor terminujący 120 Ω (aktywowany przez zworkę lutowniczą)
- Kompaktowe wymiary i otwory przelotowe typu castellated ułatwiające montaż
- Diody LED sygnalizujące zasilanie oraz transmisję TX/RX
Zastosowania w praktyce
Konwerter TTL do RS485 (C) idealnie sprawdzi się w projektach wymagających niezawodnej komunikacji na duże odległości, takich jak systemy automatyki przemysłowej, sieci czujników, systemy pomiarowe, sterowniki PLC, systemy BMS oraz rozwiązania IoT. Dzięki izolacji galwanicznej jest szczególnie polecany do instalacji narażonych na zakłócenia, różnice potencjałów masy oraz wyładowania elektrostatyczne.
Specyfikacja techniczna konwertera
- Zasilanie: DC od 3,3 V do 5 V
- Poziomy TTL: 3,3 V / 5 V
- Tryb komunikacji: half-duplex
- Standardy: TTL / RS485
- Transmisja TTL:
- zasięg: < 10 m
- tryb: punkt–punkt
- Transmisja RS485:
- zasięg: do ok. 1,2 km
- tryb: punkt-wielopunkt (do 32 węzłów, zalecane repeatery powyżej 16)
- Zabezpieczenia RS485:
- ochrona przepięciowa 200 W
- ochrona ESD do 6 kV
- Rezystor terminujący: 120 Ω (zworka)
- Izolacja: zasilania i sygnałów (wbudowana)

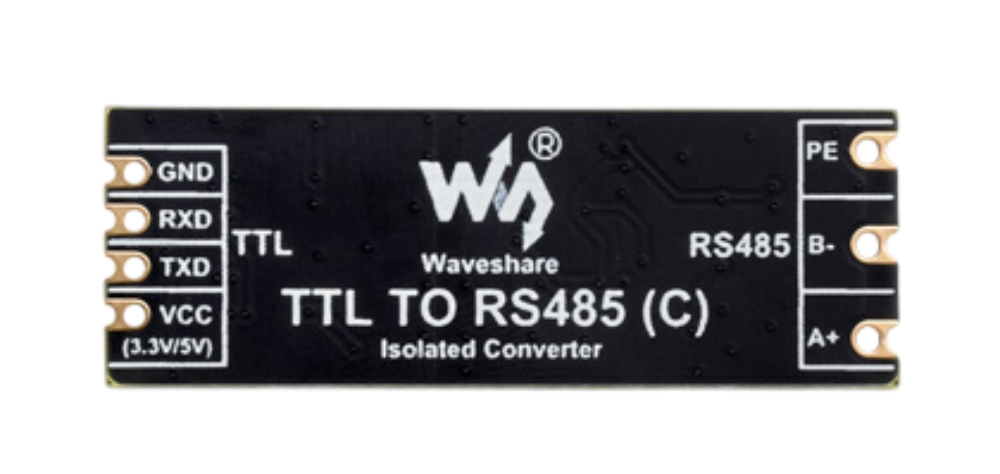

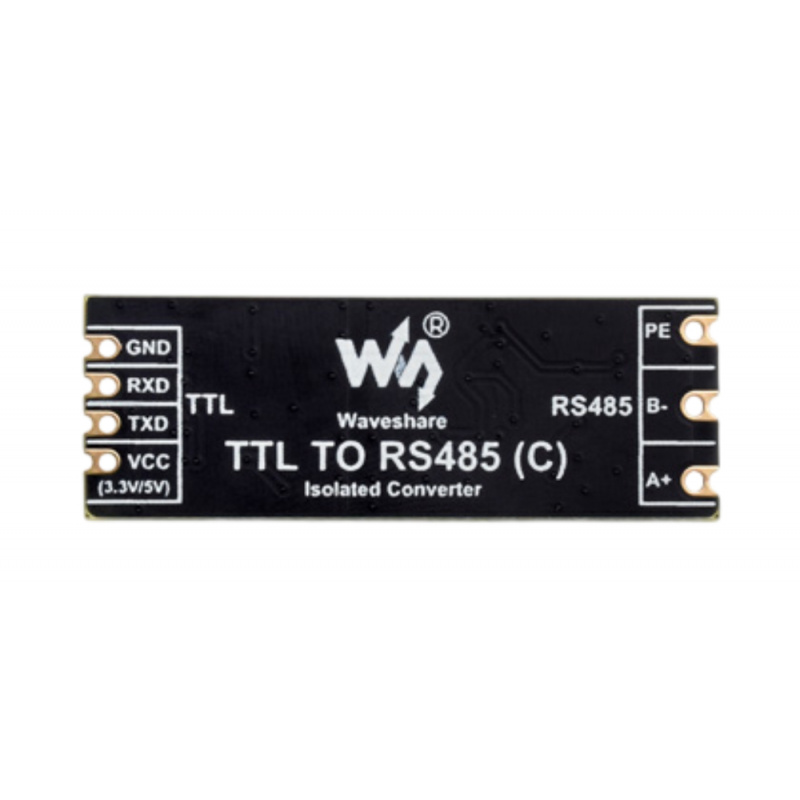

- Interfejsy: TTL (RXD, TXD), RS485 (A+, B-, PE)

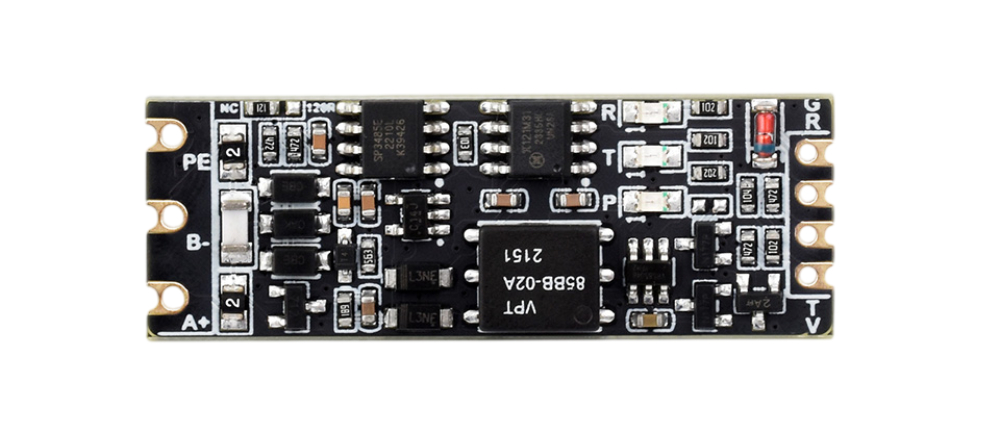

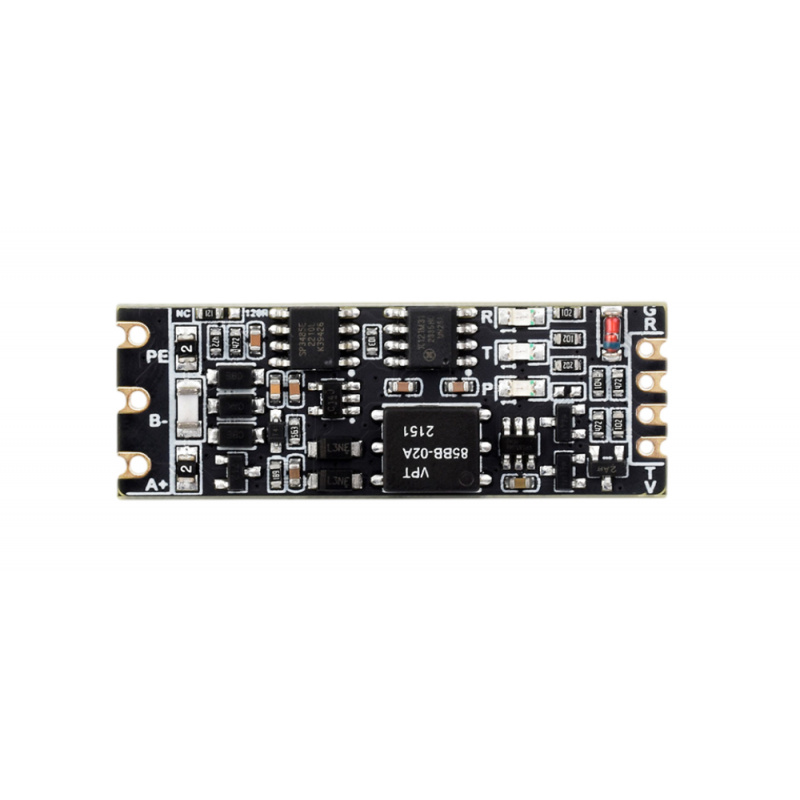

- Wskaźniki LED: PWR, TXD, RXD
- Wymiary: 42,8 x 15,2 x 4,75 mm
Zawartość zestawu
- 1x Konwerter TTL do RS485 (C) z izolacją galwaniczną
Dzięki otworom przelotowym typu castellated i wykończeniu ENIG (immersion gold) konwerter jest łatwy do integracji bezpośrednio z płytkami PCB.
