Opis produktu: Konwerter USB-UART CP2102 - gniazdo miniUSB - Waveshare 8085
Konwerter umożliwia komunikację pomiędzy dwoma popularnymi interfejsami szeregowymi USB i UART. Moduł oparty na układzie CP2102. Układ współpracuje z systemem Windows 7 i Windows 8/8.1, bez konieczności instalacji sterowników.

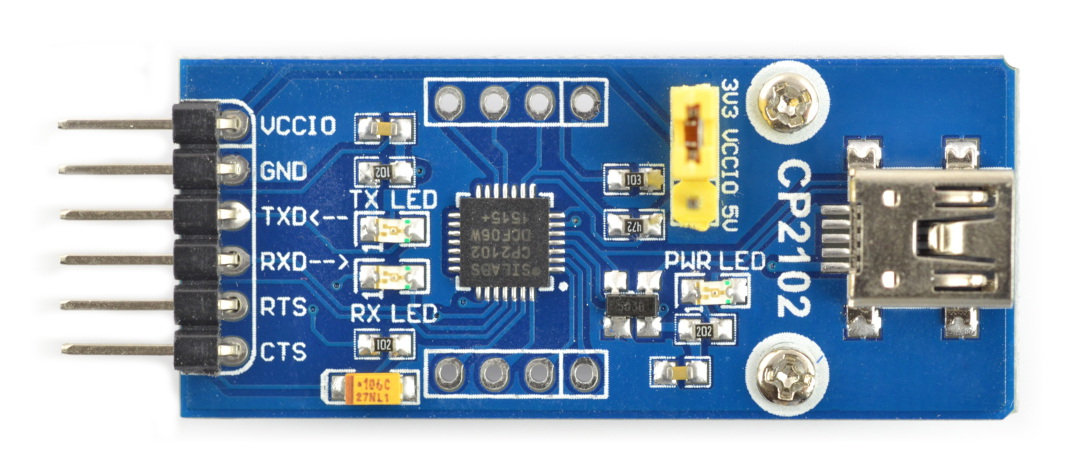

Konwerter USB-UART CP2102.
Moduł może być wykorzystany do wymiany danych między komputerem a systemem mikrokontrolerowym lub do programowania płytek z wyprowadzonym interfejsem szeregowym, np. Arduino lub STM32Discovery. W systemie operacyjnym widoczny jako wirtualny port COM. Posiada 3 diody LED informujące o zasilaniu, wysyłaniu oraz odbieraniu danych.

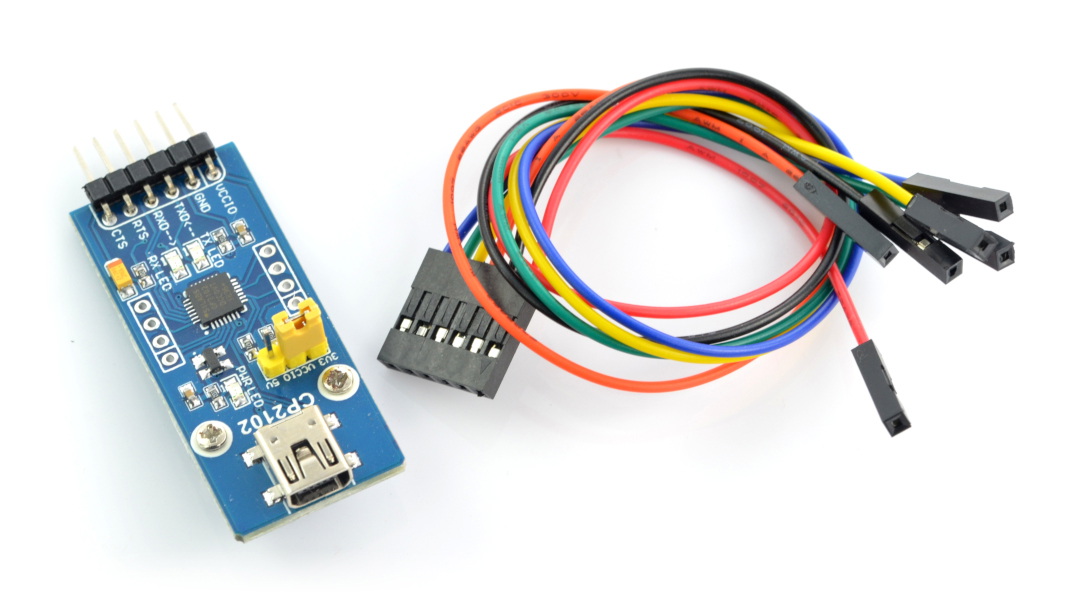

Urządzenie pracuje z napięciami 3,3 V oraz 5 V. Wybór napięcia jest dokonywany za pomocą zworki. Płytka posiada złącza o rastrze 2,54 mm pasujące do płytki stykowej lub umożliwiające połączenie za pomocą przewodów.
Podłączenie konwertera CP2102
Opis wyprowadzeń znajduje się w tabeli.
| Pin | Opis |
|---|---|
| VCCIO | Zasilanie 3,3 V lub 5 V wybierane za pomocą zworki |
| GND | Masa układu |
| TXD | Pin nadajnika UART |
| RXD | Pin odbiornika UART |
| CTS | Sygnał Clear to Send interfejsu UART |
| RTS | Sygnał Request to Send interfejsu UART |
