Moduł z interfejsem CAN - SN65HVD230 - Waveshare 3945
Moduł oparty na układzie SN65HVD230 pozwalający połączyć mikrokontroler do magistrali CAN. Układ jest zgodny z pinoutem układu PCA82C250. Moduł zasilany jest napięciem 3,3 V i wyposażony w zabezpieczenie przed wyładowaniami elektrostatycznymi (ESD).
Opis produktu: Moduł z interfejsem CAN - SN65HVD230 - Waveshare 3945
Moduł - transceiver oparty na układzie elektronicznym SN65HVD230 pozwalający połączyć mikrokontroler do magistrali CAN. Zaprojektowany do pracy w trudnych warunkach, posiada zabezpieczenie przed utratą masy, przepięciem i nadmierną temperaturą. Stosowany m.in. w sterowaniu silnikami, automatyce przemysłowej, robotyce i jako kontroler UPS. Montaż został oparty o złącza śrubowe oraz goldpin raster 2,54 mm. Moduł pracuje z napięciem 3,3 V. Pełna dokumentacja techniczna w sekcji Przydatne linki.

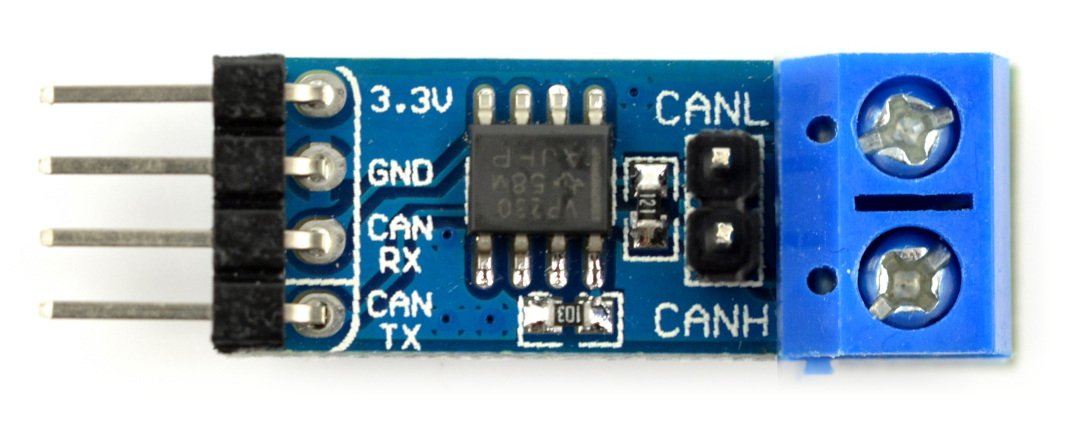

Układ posiada złącza śrubowe oraz złącza goldpin raster 2,54 mm.
Podłączenie modułu z interfejsem CAN
W tabeli znajduje się opis wyprowadzeń modułu.
| Pin | Opis |
|---|---|
| 3.3V | Zasilanie 3,3 V. |
| GND | Masa układu. |
| CAN RX | Linia komunikacyjna odbiornika interfejsu szeregowego. |
| CAN TX | Linia komunikacyjna odbiornika interfejsu szeregowego. |
| CANL |
Linia transmisji magistrali CAN. |
| CANH | Linia transmisji magistrali CAN. |
