Opis produktu: RP2040 CAN Bus Feather - moduł CAN Bus z mikrokontrolerem RP2040 - MCP2515 - STEMMA QT - Adafruit 5724
Adafruit RP2040 CAN Bus Feather to wszechstronna płytka rozwojowa, która posiada wbudowany mikrokontroler RP2040 oraz układ MCP2515 i umożliwia komunikację w standardzie magistrali CAN z prędkością do 1 Mbps. Płytka jest wyposażona w generator napięcia 5 V i może pracować w różnych środowiskach napięciowych, a złącze śrubowe 3,5 mm umożliwia szybkie podłączenie przewodów do płytki bez konieczności lutowania. Dodatkowo urządzenie zawiera wbudowaną ładowarkę dla akumulatorów litowo-polimerowych oraz diodę LED informującą o poziomie naładowania ogniwa.
Producent udostępnił przewodnik użytkownika, który ułatwia rozpoczęcie pracy z modułem.

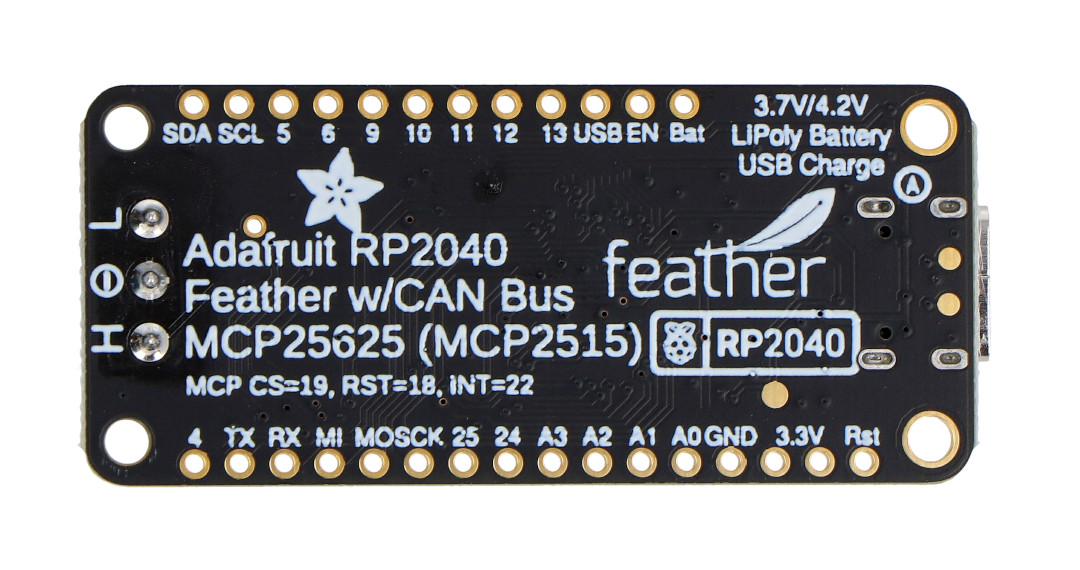

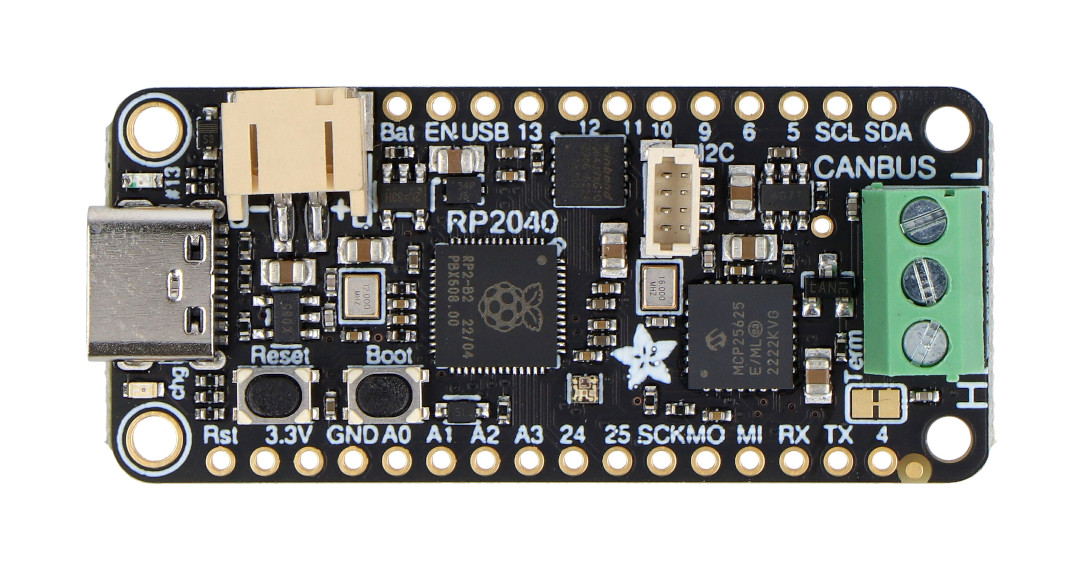

RP2040 CAN Bus Feather - moduł CAN Bus z mikrokontrolerem RP2040 - MCP2515 - STEMMA QT - Adafruit 5724.
Moduł służy do komunikacji i transferu danych z magistralą CAN.
Cechy szczególne płytki rozwojowej
- Umożliwia komunikację za pomocą sieci CAN dzięki wbudowanemu kontrolerowi MCP2515
- Jest programowany za pomocą Arduino i CircuitPython
- Obsługuje transmisję danych z prędkością do 1 Mbps w magistrali CAN
- Wyposażony jest w generator napięcia 5 V, umożliwiający pracę z różnymi poziomami napięcia
- Posiada złącze śrubowe dla łatwego połączenia CAN bez potrzeby lutowania
- Zawiera wbudowaną ładowarkę dla akumulatorów litowo-polimerowych ze wskaźnikiem LED
- Umożliwia wszechstronną rozbudowę dzięki 21 pinom GPIO
- Obsługuje liczne interfejsy, w tym I2C, SPI, UART i PWM
- Wyposażony jest w złącze USB typu C
- Zawiera złącze STEMMA QT do komunikacji I2C
Sprawdź także inne produkty firmy Adafruit, znajdujące się w naszej ofercie.
Specyfikacja techniczna płytki
- Układ mikrokontrolera: RP2040
- Rdzeń: ARM Cortex-M0+ Dual-Core 133 MHz
- Pamięć RAM: 264 kB
- Wbudowana pamięć QSPI Flash: 8 MB
- Interfejsy komunikacyjne: 2x I2C, 2x SPI, 2x UART, 4x ADC, 16x PWM
- Wbudowany układ magistrali CAN: MCP2515
- Napięcie zasilania: 3,3 V
- GPIO: 21 pinów
- Złącze USB: USB typu C
- Regulator napięcia: 3,3 V, maksymalny prąd wyjściowy 500 mA
- Generator napięcia: 5 V
- Wyprowadzenia: złącze STEMMA QT, złącze śrubowe 3,5 mm
- Dodatkowe funkcje: dioda LED stanu ładowania, dioda LED RGB NeoPixel, przyciski Reset i Bootloader
- Wymiary: 52,2 x 22,8 x 12 mm
- Masa: 6,5 g
Zawartość zestawu
- 1x płytka rozwojowa CAN Bus Feather - MCP2515 - RP2040 - STEMMA QT - Adafruit 5724
- 2x listwa goldpin 2,54 mm do samodzielnego przylutowania
Sprawdź inne oferty płytek z mikrokontrolerem RP2040, dostępnych na naszej stronie!

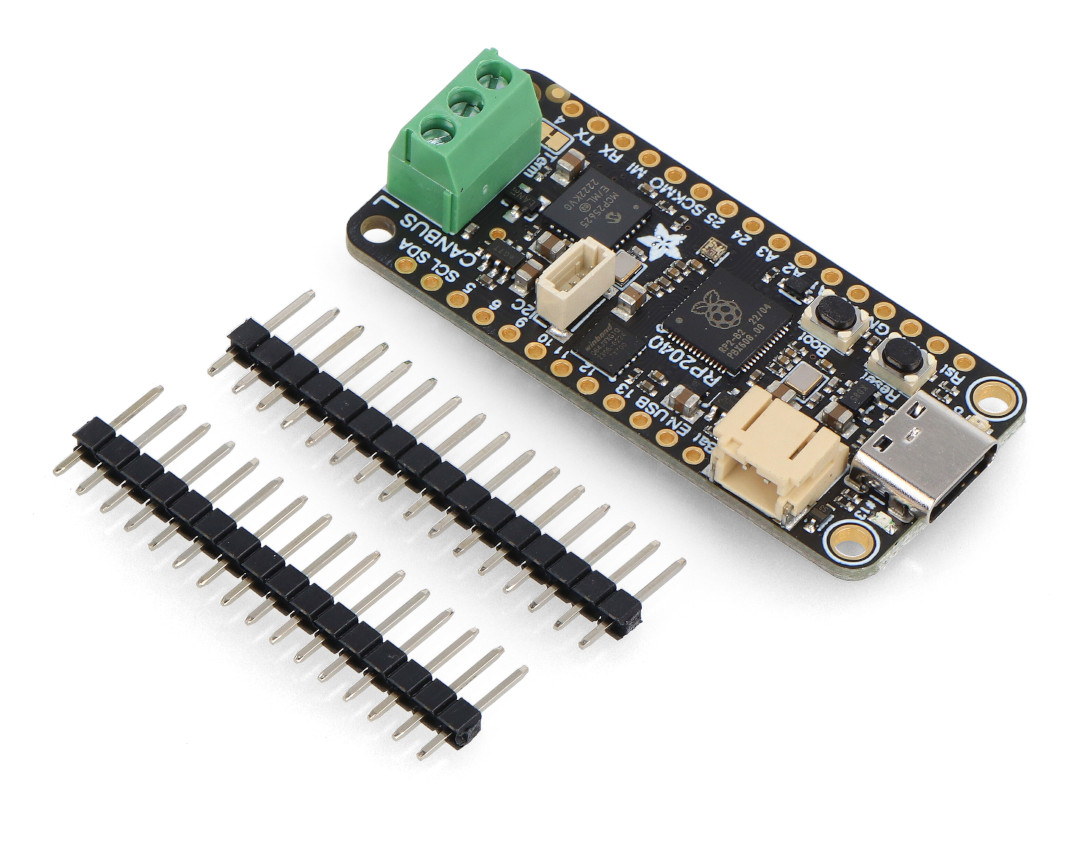

Elementy wchodzące w skład zestawu.
