Opis produktu: CAN-Bus Shield v2.0 DFRobot - nakładka na Arduino
Nakładka na Arduino umożliwiająca korzystanie z magistrali szeregowej CAN. Wyposażona w układy MCP2515. Posiada złącze kart microSD. Działa z napięciem od 3,3 V do 5 V.
Nakładka posiada wyprowadzone piny Arduino, pozwala na montaż kolejnej nakładki.
Wyprowadzenia

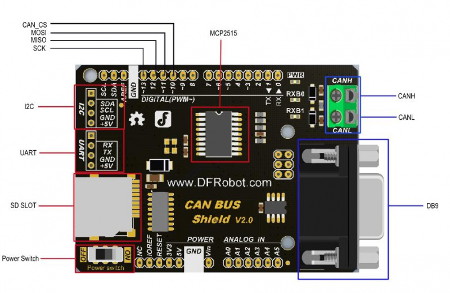

Linie magistrali CAN, czyli CANH i CANL zostały wyprowadzone na złącza śrubowe ARK oraz na gniazdo DB9. Rozkład pinów widoczny jest na rysunku poniżej.

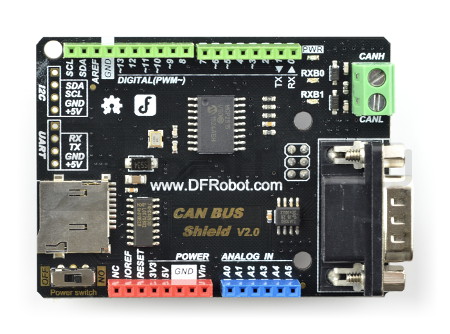

Nakładka CAN-Bus Shield v2.0 DFRobot - widok z góry.
Interfejs SPI oznaczony na rysunku dostępny jest jedynie przy podłączeniu Arduino Uno i dotyczy bezpośredniego dostępu przez nakładkę do pinów Arduino.
Specyfikacja nakładki CAN-Bus Shield v2.0 DFRobot
- Chip: MCP2515
- Napięcie zasilania: od 3,3 V do 5 V
- Złącze DB9
- Złącze kart microSD
- Możliwość nałożenia kolejnego modułu typu Shield
- Wbudowany włącznik
- Wymiary: 76 x 54 x 19 mm
- Masa: 40 g
