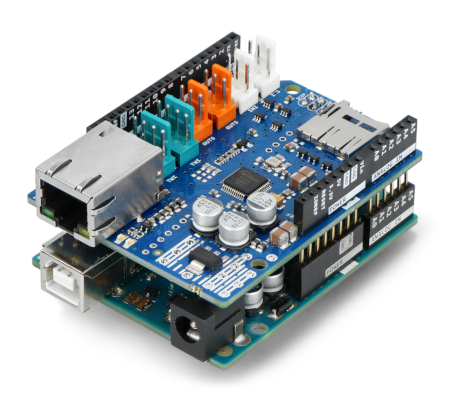

Opis produktu: Arduino Ethernet Shield 2 z czytnikiem kart microSD - A000024
Moduł jest rozszerzeniem dla modułów Arduino, pozwalającym na połączenie z siecią Ethernet. Obsługę ułatwia biblioteka wraz z intuicyjną dokumentacją i licznymi przykładami. Nakładka posiada także czytnik kart pamięci microSD, który umożliwia przechowywanie większej ilości danych.
Przedmiotem sprzedaży jest sama nakładka. Arduino Uno należy zakupić osobno.
Specyfikacja Arduino Ethernet Shield 2
-
Napięcie pracy: 5 V (zasilanie z pinów Arduino)
- Kontroler Ethernet: W5500 z buforem 32 kB
- Prędkość transmisji: 10/100 Mb
- Komunikacja: magistrala SPI
- Wbudowany czytnik kart pamięci microSD
- Dostępny z poziomu biblioteki SD Card
- Pin SS magistrali SPI znajduje się na wyprowadzeniu nr 4
- Wbudowane złącze RJ45
- Możliwość podłączenia modułu PoE - zasilanie z sieci Ethernet
- Moduł posiada następujące diody statusowe:
- ON - sygnalizuje prawidłowe zasilanie
- LINK - sygnalizuje połączenie z siecią
- FDX - sygnalizuje komunikację w trybie full duplex
- 100M - sygnalizuje komunikację z prędkością 100 Mb/s
- ACT - miga gdy wykorzystane są piny RX i TX
- Wyprowadzony przycisk RESET Arduino
- Shield jest kompatybilny z Arduino Uno i Mega (nie wspiera Arduino Zero M0 Pro)

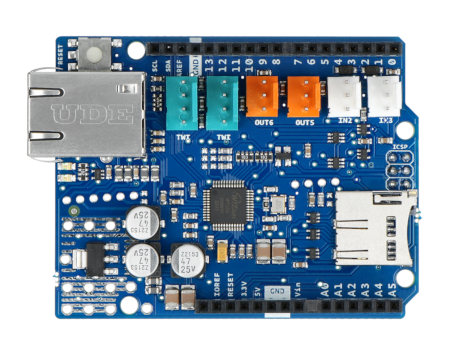

Oprócz gniazda Ethernet i czytnika kart urządzenie posiada: złącza dla modułu PoE, wyprowadzenia pinów Arduino, przycisk RESET, diody oraz dodatkowe gniazda do magistrali komunikacyjnych, np. TWI (I2C).
Platforma ThingSpeak - dla Arduino i Raspberry Pi IoT.
Arduino Ethernet Shield – podłącz Arduino do sieci LAN!
Interfejs Ethernet jest jednym z bardziej skomplikowanych pod względem implementacji na bazie małych mikrokontrolerów. Na szczęście, użytkownicy popularnej platformy Arduino nie muszą martwić się o szczegóły techniczne, gdyż nakładka Arduino Ethernet Shield 2 z czytnikiem kart microSD – A000024 niebywale ułatwia to zadanie.
Moduł bazuje na W5500 – scalonym kontrolerze Ethernet, wyposażonym w 32-kilobajtowy bufor danych i interfejs SPI do komunikacji z mikrokontrolerem. Układ zapewnia sprzętowe wsparcie dla protokołów TCP, UDP, ICMP, IPv4, ARP, IGMP i PPPoE, obsługuje funkcje Wake on LAN, tryb niskiego poboru mocy, posiada nawet dedykowane wyjścia sterujące do kontrolek LED.
Arduino Ethernet Shield 2 – dodatkowe funkcje
Nakładka Arduino Ethernet Shield 2 oferuje programiście wbudowany slot kart microSD, dostępny z poziomu biblioteki SD Card. Zasilanie całego systemu jest możliwe za pomocą „standardowych” wejść (port USB płytki Arduino, wejście DC lub pin VEXT), ale sama nakładka dodaje ponadto opcję zasilania za pomocą modułu PoE (ang. Power-over-Ethernet).
Dla ułatwienia pracy z nakładką, konstruktorzy pomyśleli także o szeregu diod LED, wskazujących precyzyjnie aktualny status modułu. Są to kontrolki: ON (zasilanie), LINK (połączenie z siecią LAN), FDX (komunikacja full duplex), 100M (prędkość 100 Mb/s) oraz ACT (wskazuje aktywność pinów RX/TX). Płytka „powtarza” też przycisk RESET, który jest dzięki temu znacznie łatwiej dostępny dla użytkownika, niż analogiczny element modułu głównego, zasłonięty przez obrys nakładki po jej podłączeniu do Arduino.
