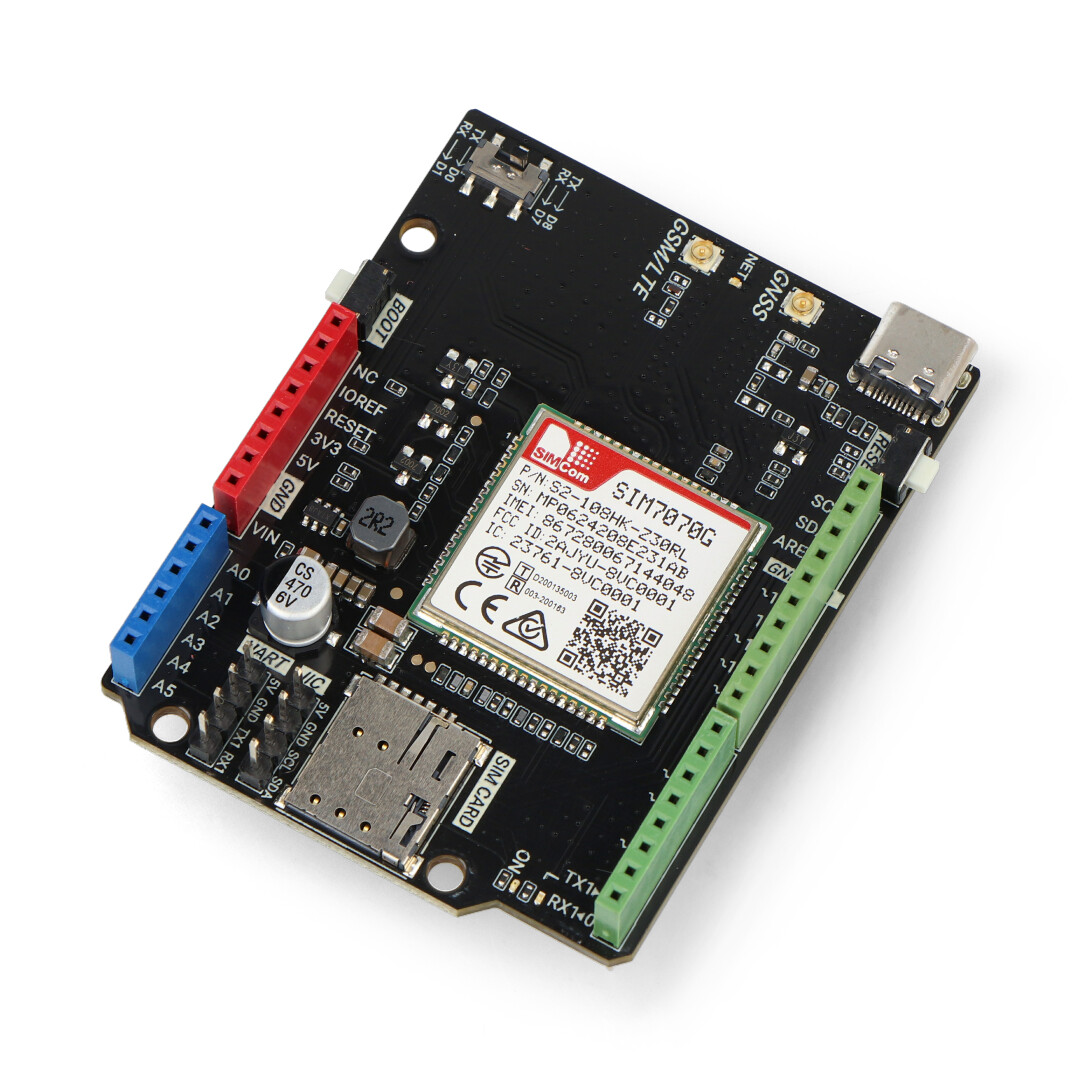

Opis produktu: DFRobot Shield NB-IoT / LTE / GNSS / GPRS / GPS SIM7070G - nakładka dla Arduino - DFRobot DFR0572
Moduł współpracujący z Arduino, który umożliwia komunikację w standardzie GSM i GPRS. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS. Posiada również wbudowany moduł GPS i LTE. Na płytce znajdują się: złącze karty SIM, gniazdo u.FL do zamontowania zewnętrznej anteny. NB-IoT jest nową dziedziną Internetu rzeczy, która obsługuje połączenie z siecią komórkową w sieci WAN. Zastosowany moduł SIM7070G umożliwia łączność poprzez sieć GPRS / LTE, posiada również moduł GPS. Na płytce znajduje się gniazdo na kartę SIM, a podłączenie kolejnych Arduino Shield umożliwiają wyprowadzone złącza.
Produkt kompatybilny z Arduino
Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika.
DFRobot Shield NB-IoT / LTE / GNSS / GPRS / GPS SIM7070G - nakładka dla Arduino - DFRobot DFR0572.
Poprzednia wersja płytki z układem SIM7000E została uaktualniona przez producenta i wyposażona w układ SIM7070G, który zachowuje pierwotne funkcjonalności modułu.
Obsługuje pozycjonowanie satelitarne GNSS.
Cechy szczególne nakładki
- Obsługuje globalne pasma częstotliwości dla NB-IoT
- Obsługuje komunikację CAT-M
- Obsługuje pozycjonowanie satelitarne GNSS (GPS, CLONASS, Galileo, BD)
- Obsługuje wiele pasm częstotliwości, w tym CAT-NB / CAT-M / GSM / GPRS / EDGE
- Zawiera wbudowane polecenia AT, a biblioteka oprogramowania jest hermetyzowana, co eliminuje potrzebę tworzenia oprogramowania na niższym poziomie

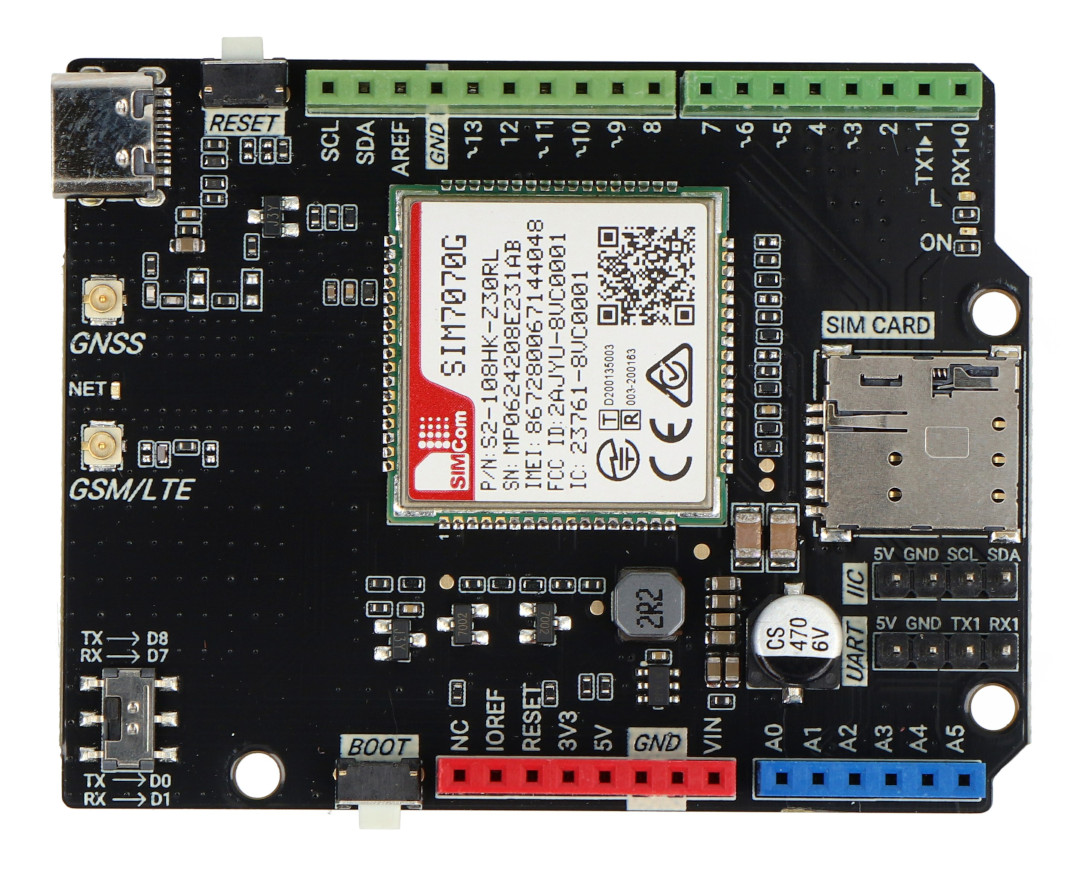

Podłączenie nakładki od DFRobot
Płytka posiada złącza zgodne z Arduino Uno, Leonardo i pochodnymi. W celu rozpoczęcia pracy z urządzeniem wystarczy podłączyć moduł oraz wgrać do Arduino udostępniony przez producenta przykładowy kod.
Specyfikacja techniczna nakładki
- Wbudowany układ: SIM7070G
- Napięcie robocze: 5 V (płytka pobiera dużą ilość prądu w momencie podłączenia do sieci, podczas pracy wymagane jest zewnętrzne źródło zasilania)
- Napięcie wejściowe: od 7 V do 12 V DC
- Sterowanie: za pomocą komend AT
- Obsługiwane pasma częstotliwości
- Cat-M: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
- Cat-NB: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85
- GSM: 850 / 900 / 1800 / 1900 MHz
- Transfer danych
- Cat-M: 589 (DL) / 1119 (UL) kB/s
- Cat-NB: 127 (DL) / 158.5 (UL) kB/s
- EGPRS: 296 (DL) / 236.8 (UL) kB/s
- Protokoły: TCP / UDP / HTTP / HTTPS / FTP / TLS / DTLS / PING / LWM2M / COAP / MQTT
- Wymiary płytki: 24 x 24 x 2,3 mm

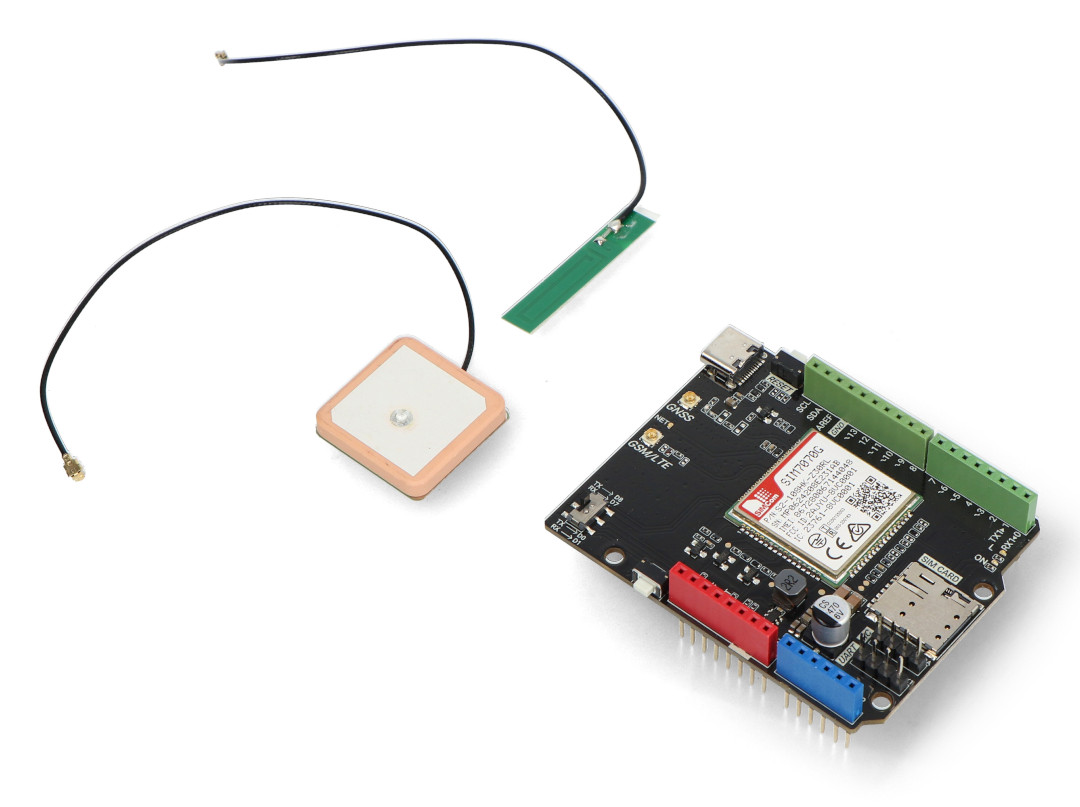

Zestaw zawiera
- Nakładka z modułem SIM7070G
- Antena GSM
- Antena GPS
Elementy wchodzące w skład zestawu.
