Opis produktu: CAN-Bus Shield v2.0 - nakładka na Arduino
Nakładka na Arduino umożliwiająca korzystanie z magistrali szeregowej CAN. Wyposażona w układy MCP2515 oraz MCP2551. Komunikuje się przez interfejs SPI. Pracuje z napięciem 5 V.

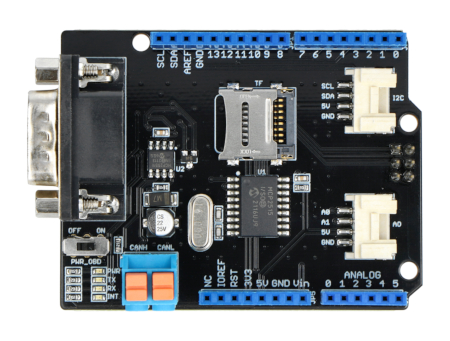

CAN-Bus Shield v2.0 - nakładka na Arduino.
Wyprowadzenia
Pełny przegląd modułu można znaleśc na stronie producenta.
Linie magistrali CAN, czyli CANH i CANL zostały wyprowadzone na złącza śrubowe ARK oraz na gniazdo DB9. Rozkład pinów widoczny jest na rysunku poniżej.
| Nazwa | Opis |
|---|---|
|
1. Gniazdo DB-9 |
Połączenie z interfejsem OBDII przez przewód DBG - OBD. |
|
2. V_OBD |
Zasilanie z interfejsu OBDII z gniazda DB9. |
|
3. Wskaźnik LED |
|
|
4. Złącze ARK |
CAN_H i CAN_L. |
|
5. Złącza raster 2,54 mm |
Złącza do podłączenia Arduino. |
|
6. Złącze szeregowe Grove |
Złącze umożliwiające komunikacje przez port szeregowy. |
|
7. Złącze I2C Groove |
Złącze umożliwiające komunikacje przez interfejs I2C. |
| 8. Złącze ISP | Złącze umożliwiające komunikacje przez interfejs ISP. |
|
9. Układ scalony MCP2551 |
szybki nadajnik / odbiornik CAN. |
|
10. Układ scalony MCP2515 |
samodzielny kontroler CAN z interfejsem SPI. |
|
11. Slot na kartę SD |
Slot na kartę SD. |
Specyfikacja
- Obsługuje interfejs CAN v2.0B do 1 Mb/s
- Komunikacja: SPI do 10 MHz
- Pracuje z napięciem 5 V.
- 2 bufory odbiorcze z priorytetowym przechowywaniem danych
- 9-pinowe złącze D-sub
- 2 złącza 4-pinowe Grove
- Możliwość nałożenia kolejnego modułu typu Shield
- Wbudowany włącznik
