Opis produktu: NeoPixel Ring - pierścień LED RGB 12xWS2812 - Adafruit 1643
Pierścień złożony z 12 indywidualnie adresowanych diod LED RGB ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Diody umieszczone są w równych odległościach na okręgu o średnicy zewnętrznej 37 mm. Każda z nich pobiera prąd do 18 mA, co w tym przypadku daje łączną wartość ok. 220 mA. Łańcuch można zasilać napięciem z zakresu od 4 V do 7 V.
Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.
Produkt kompatybilny z Arduino i Raspberry Pi Producent udostępnia:
|
Podłączenie

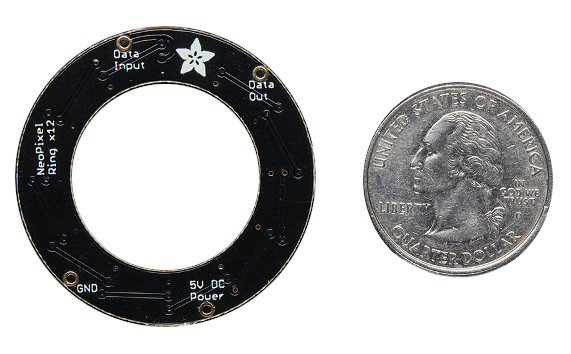

Urządzenie posiada cztery wyprowadzenia:
- GND - masa modułu
- 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
- Data IN - cyfrowy sygnał sterujący z mikrokontrolera
- Data OUT - wyjście do podłączenia następnego pierścienia
Specyfikacja
- Napięcie zasilania: od 4 V do 7 V
- Pobór prądu: 18 mA dla jednej diody
- Zastosowane diody: LED RGB WS2812 (dokumentacja) lub SK6812 (dokumentacja). Obydwa rodzaje mają tą samą jasność, kolor oraz protokół komunikacyjny.
- Ilość diod: 12
- Średnica zewnętrzna okręgu: 37,0 mm
NeoPixel - jeszcze bardziej szeroki zakres temperatury kolorów
Technologia NeoPixel opracowana przez Adafruit Industries łączy w sobie niskie koszty oraz możliwość generowania rozbudowanych kombinacji kolorów. W odróżnieniu od tradycyjnych diod LED RGB, diody LED RGBW mogą także generować światło białe w trzech wariantach temperatury barwowej, tj. zimnej bieli (ok. 6000K), neutralnej bieli (ok. 4500K) oraz ciepłej bieli (ok. 3000K). Wbudowana warstwa półprzezroczysta w diodach LED RGBW, umożliwia uzyskanie bardziej zróżnicowanej palety kolorów w odróżnieniu od standardowych diod LED RGB. Producent opracował także dedykowaną bibliotekę Adafruit_NeoPixel.h, która umożliwia współpracę pierścienia LED RGBW z płytkami Arduino.
Wskazówki dotyczące lutowania i podłączania diod LED RGBW
Jest zalecane, aby podczas lutowania przewodów do płytki PCB pierścienia LED RGBW zachować szczególną ostrożność z powodu bardzo małej ilości miejsca na płytce oraz małego odstępu między komponentami. Aby zminimalizować ryzyko popełnienia błędu montażowego, najlepiej jest przylutować przewody zasilające od spodniej strony płytki PCB. Zasilanie modułu można także podłączyć poprzez zaciski krokodylkowe.
