Indeks: SES-13434
EAN: 5903351241052

Zestaw DIY do budowy miernika smogu - czujnik czystości powietrza PM2.5 i PM10

4.64
6 opinii

Zestaw umożliwiający zbudowanie własnego smogomierza. W skład zestawu wchodzi moduł WiFi ESP8266 + NodeMCU v3, czujnik PMS7003, adapter do czujnika PMS, czujnik wilgotności, moduł microUSB, przewody połączeniowe oraz obudowa. Wszystkie części umieszczono w wygodnym, uniwersalnym kuferku.

Cena:
Cena netto:

Produkt wycofany ze sprzedaży

Ten model nie jest już produkowany i nie wróci do naszej oferty.

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Zestaw DIY do budowy miernika smogu - czujnik czystości powietrza PM2.5 i PM10

Zestaw umożliwiający zbudowanie własnego smogomierza. W skład zestawu wchodzi moduł WiFi ESP8266 + NodeMCU v3, czujnik PMS7003, adapter do czujnika PMS, czujnik wilgotności BME280, moduł microUSB, przewody połączeniowe żeńsko - żeńskie oraz obudowa. Organizer występuje w dwóch wariantach: z pomarańczową i czarną rączką - wysyłany losowo.

Miernik wysyła dane na stronę airmonitor.pl oraz ma możliwość przesyłania pomiarów do serwisu ThingSpeak i baz danych InfluxDB. Do zestawu został przygotowany przewodnik użytkownika wraz z programem.

Dzięki dołączonemu adapterowi można w prosty sposób podłączyć piny UART (Tx, Rx) czujnika PMS7003 do modułu NodeMCU. Według instrukcji, pin Tx należy podłączyć do złącza D1, a pin Rx do D2 na płytce ESP8266 (NodeMCU).

Zestaw powstał przy współpracy z serwisem Malinowe Pi.

Zestaw DIY do budowy miernika smogu

Zawartość zestawu do budowy smogomierza.

Zestaw zawiera

W skład zestawu wchodzą wszystkie wymagane podzespoły do stworzenia miernika smogu. Wszystkie części umieszczono w wygodnym, uniwersalnym kuferku.

NrZdjęcieOpis
1Moduł WiFi ESP8266 + NodeMCU v3 - moduł WiFi oparty na układzie ESP8266, idealny do tworzenia projektów IoT

Moduł WiFi ESP8266 + NodeMCU v3 - moduł WiFi oparty na układzie ESP8266, idealny do tworzenia projektów IoT.

2Czujnik pyłu / czystości powietrza PMS7003 - czujnik pyłu umożliwia monitorowanie czystości powietrza, mierzy współczynniki

Czujnik pyłu / czystości powietrza PMS7003 - czujnik pyłu umożliwia monitorowanie czystości powietrza, mierzy współczynniki PM1.0, PM2,5, PM10.

3

Adapter IDC 10pin 1,27mm - 2,54mm dla czujnika PMS - adapter pozwala na przeniesienie sygnału ze złącza IDC 10 pin na złącze

Adapter IDC 10pin 1,27mm - 2,54mm dla czujnika PMS - adapter pozwala na przeniesienie sygnału ze złącza IDC 10 pin na złącze microUSB.

4BME280 - czujnik wilgotności, temperatury oraz ciśnienia - zakres pomiarowy: temperatura: -40 °C do 85 °C, wilgotność: 10

BME280 - czujnik wilgotności, temperatury oraz ciśnienia - zakres pomiarowy: temperatura: -40 °C do 85 °C, wilgotność: 10 %RH do 80 %RH, ciśnienie: 300 hPa do 1100 hPa.

5 Moduł z gniazdem microUSB - moduł z gniazdem pozwala na podłączenie wtyku microUSB

Moduł z gniazdem microUSB - moduł z gniazdem pozwala na podłączenie wtyku microUSB.

6Przewody połączeniowe żeńsko-żeńskie 20cm - przewody ułatwiające tworzenie połączeń między czujnikiem, a płytką główną

Przewody połączeniowe żeńsko-żeńskie 20cm - przewody ułatwiające tworzenie połączeń między czujnikiem, a płytką główną

7Obudowa plastikowa Kradex Z57J - dwuczęściowa, uniwersalna obudowa na układ elektroniczny

Obudowa plastikowa Kradex Z57J - dwuczęściowa,  uniwersalna obudowa na układ elektroniczny.

8Wtyk goldpin 1x40 prosty raster 2,54mm

Wtyk goldpin 1x40 prosty raster 2,54mm.

9Przewód microUSB B - A - Tracer - 1m - przewód umożliwiający podłączenie NodeMCU z komputerem w celu programowania

Przewód microUSB B - A - Tracer - 1m - przewód umożliwiający podłączenie NodeMCU z komputerem w celu programowania.

10Kuferek do przenoszenia elementów zestawuKuferek do przenoszenia elementów zestawu.

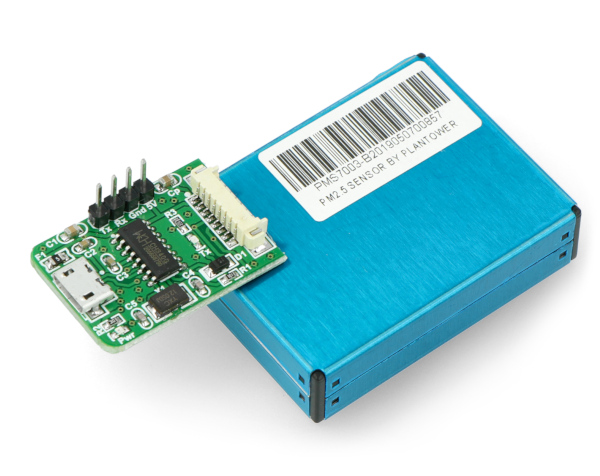

Podłączenie adaptera do czujnika PMS7003

Podłączenie adaptera do czujnika PMS7003.

Zbuduj własny miernik smogu z czujnikiem czystości powietrza

Zestaw DIY do budowy miernika smogu zawierający między innymi czujnik czystości powietrza PM2.5 i PM10 pozwoli Ci samodzielnie skonstruować urządzenie kontrolujące jakość powietrza o nazwie Smogly. Dzięki niemu będziesz mógł na bieżąco monitorować ilość zanieczyszczeń w Twoim domu.

Oprócz czujnika czystości powietrza PMS 7003 w zestawie znajdują się również moduł Wi-Fi ESP8266 z wgranym oprogramowaniem NodeMCU, adapter do czujnika PMS, czujnik wilgotności BME280, przewody połączeniowe, obudowa oraz moduł micro-USB. Całość umieszczona jest w wygodnym kuferku transportowym z organizerem.

Otwarty projekt Smogomierz

Dane pozyskane z Twojego Smogly możesz wykorzystać na własny użytek (na przykład w celu sprawdzenia, kiedy można bezpiecznie wywietrzyć mieszkanie), jednak masz również możliwość podzielenia się nimi z innymi użytkownikami projektu Smogomierz. W ten sposób powstaje ogólnopolska sieć miniaturowych stacji kontroli jakości powietrza.

Informacje o ilości zanieczyszczeń w poszczególnych miejscach pozwalają monitorować trendy jakości powietrza na różnych obszarach Polski i na ich podstawie podejmować decyzje dotyczące na przykład planów urlopowych czy przyszłego miejsca zamieszkania.

Nazwa Wartość
Moduł - obsługa moduł
Szerokość 15 cm
Wysokość 18,5 cm
Głębokość 8 cm
Waga 0,9 kg
