Opis produktu: Cyfrowy czujnik temperatury i wilgotności - SHT45 - STEMMA QT / Qwiic - Adafruit 5665
Wysokiej precyzji, cyfrowy czujnik temperatury i wilgotności wyprodukowany przez firmę Adafruit. Posiada wbudowany układ Sensirion SHT45, który dokonuje pomiaru temperatury w zakresie od -40°C do 125°C z dokładnością 0,1°C oraz pomiaru wilgotności w zakresie od 0% do 100% RH z dokładnością 1%. Napięcie zasilania płytki mieści się między 3 V a 5 V DC. Moduł wykorzystuje interfejs I2C do komunikacji z modułem głównym. Został wyposażony także w złącza STEMMA QT / Qwiic oraz wyprowadzenia w postaci pól lutowniczych. Zestaw zawiera dedykowaną listwę goldpin (raster 2,54 mm), którą należy przylutować w oznaczone miejsca.
Produkt kompatybilny z Arduino oraz Raspberry Pi
Producent udostępnia szczegółowy przewodnik użytkownika, oraz przykładowe kody programu dla Arduino oraz Raspberry Pi.
Cyfrowy czujnik temperatury i wilgotności - SHT45 - STEMMA QT / Qwiic - Adafruit 5665.

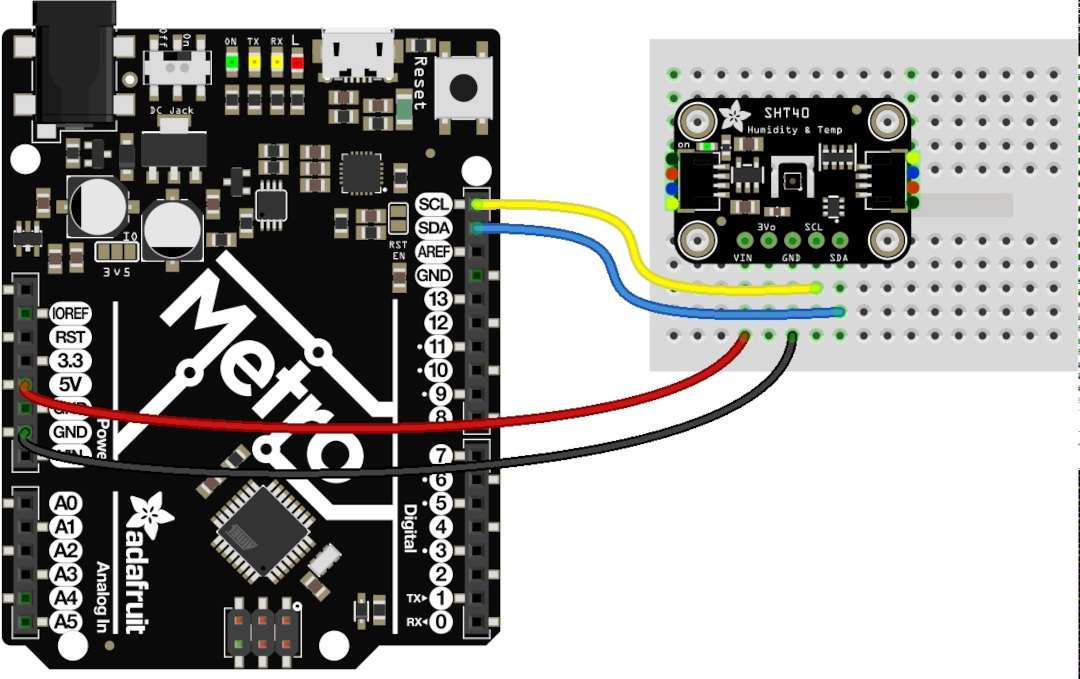

Przykład podłączenia z Adafruit Metro oraz czujnika SHT45.Opis wyprowadzeń cyfrowego czujnika od Adafruit
Czujnik od Adafruit może być połączony na dwa sposoby - za pomocą złącza STEMMA QT / Qwiic lub poprzez standardowe złącza goldpin. Zestaw zawiera listwę goldpin o rastrze 2,54 mm, którą należy przylutować w oznaczone pola lutownicze. Należy połączyć czujnik według poniższych zależności:
- VIN - pin zasilania w zakresie od 3 V do 5 V
- GND - masa układu
- SCL - linia zegara interfejsu komunikacyjnego I2C
- SDA - linia zegara interfejsu komunikacyjnego I2C
Więcej informacji znajdziesz w przewodniku użytkownika.
Specyfikacja techniczna czujnika
- Moduł: czujnik pomiaru temperatury i wilgotności
- Typ: cyfrowy
- Wbudowany układ: Sensirion SHT45
- Zakres pomiaru temperatury: od -40°C do 125°C
- Dokładność pomiaru temperatury: +/- 0,1°C
- Zakres pomiaru wilgotności: od 0% do 100% RH
- Dokładność pomiaru wilgotności: +/- 1% RH
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu I2C: 0x44
- Zasilanie: od 3 V do 5 V DC
- Złącza: pola lutownicze / STEMMA QT / Qwiic
- W pełni funkcjonalny w warunkach kondensacji
- Nagrzewnica elektryczna, prawdziwa identyfikowalność NIST
- Kwalifikacja JEDEC JESD47
- Certyfikat kalibracji czujnika wg. wg ISO 17025
- Wymiary modułu: 25,5 x 17,7 x 4,8 mm
- Masa: 1,7 g

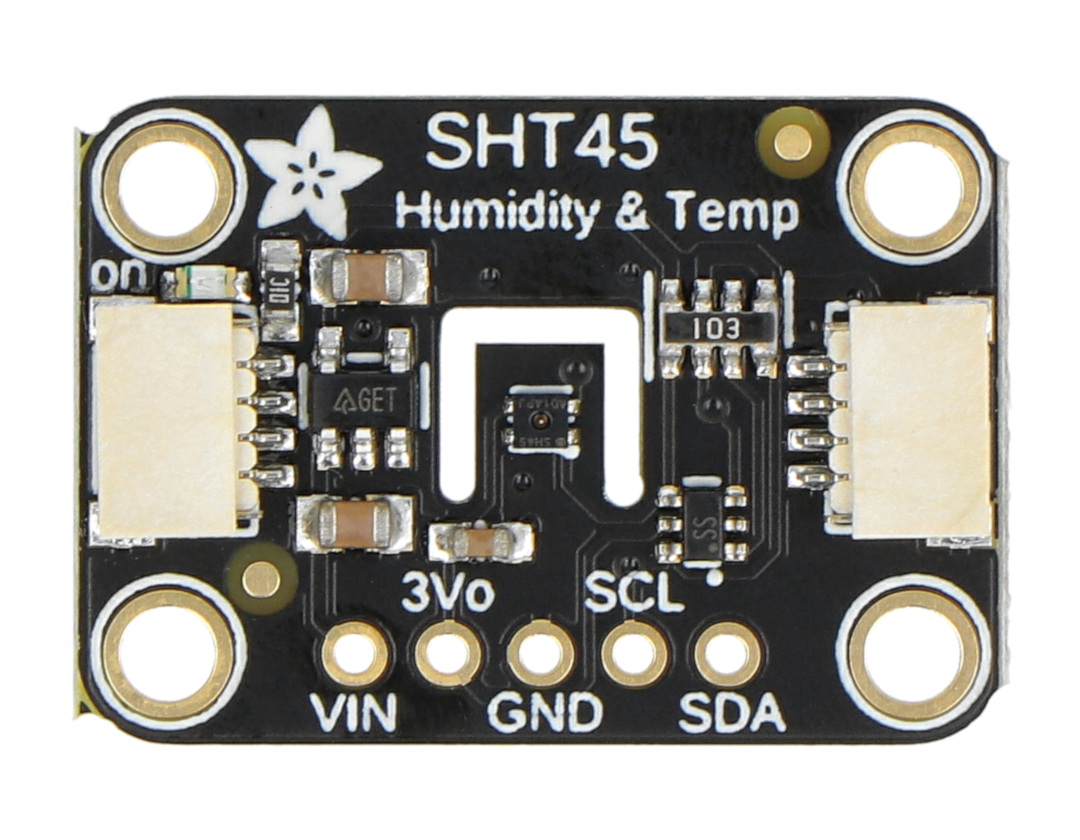

Cyfrowy czujnik temperatury i wilgotności z układem Sensirion SHT45.

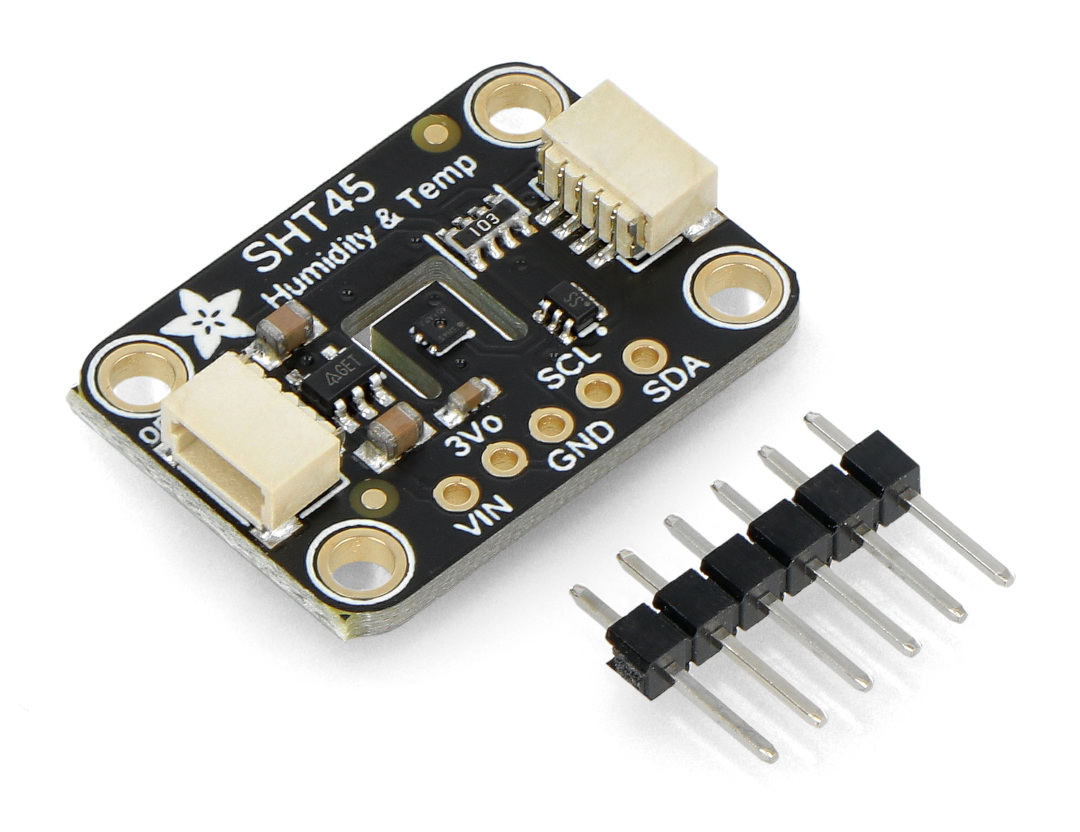

Elementy wchodzące w skład zestawu.
