Opis produktu: Cyfrowy czujnik temperatury wysokiej dokładności - MCP9808 - I2C - STEMMA QT / Qwiic - Adafruit 5027
Cyfrowy czujnik temperatury wyprodukowany przez Adafruit. Charakteryzuje się wysoką precyzją pomiaru w zakresie od -40°C do 125°C. Dokładność mierzonych wartości wynosi +0,25°C, a ich rozdzielczość jest równa 0,0625°C. Czujnik temperatury wykorzystuje magistralę I2C do komunikacji z modułem kontrolera. Współpracuje z kontrolerami takimi jak Arduino i Raspberry.

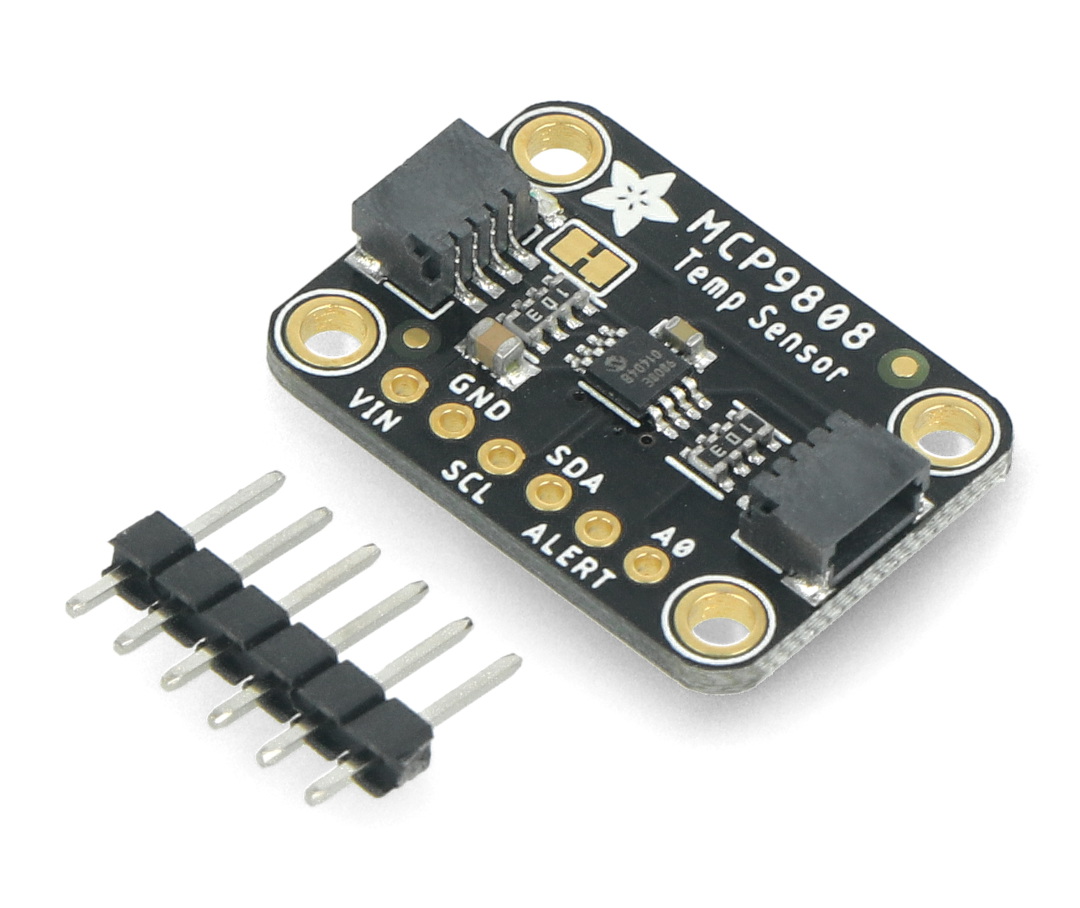

Zawartość zestawu
- Cyfrowy czujnik temperatury wysokiej dokładności - MCP9808
- Listwa goldpin 1x6 - raster 2,54 mm
Cyfrowy czujnik temperatury wysokiej dokładności - MCP9808.
Produkt kompatybilny z Arduino i Raspberry Pi!
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z czujnikiem. Zawiera opis wyprowadzeń, schematy podłączeń, biblioteki dla poszczególnych środowisk programistycznych oraz przykładowe kody programu.

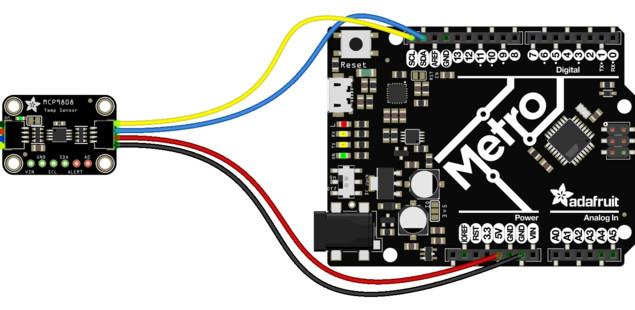

Schemat połączenia czujnika z płytką Metro - będącej odpowiednikiem Arduino. Płytka Metro nie jest częścią zestawu, można ją nabyć osobno w naszym sklepie.

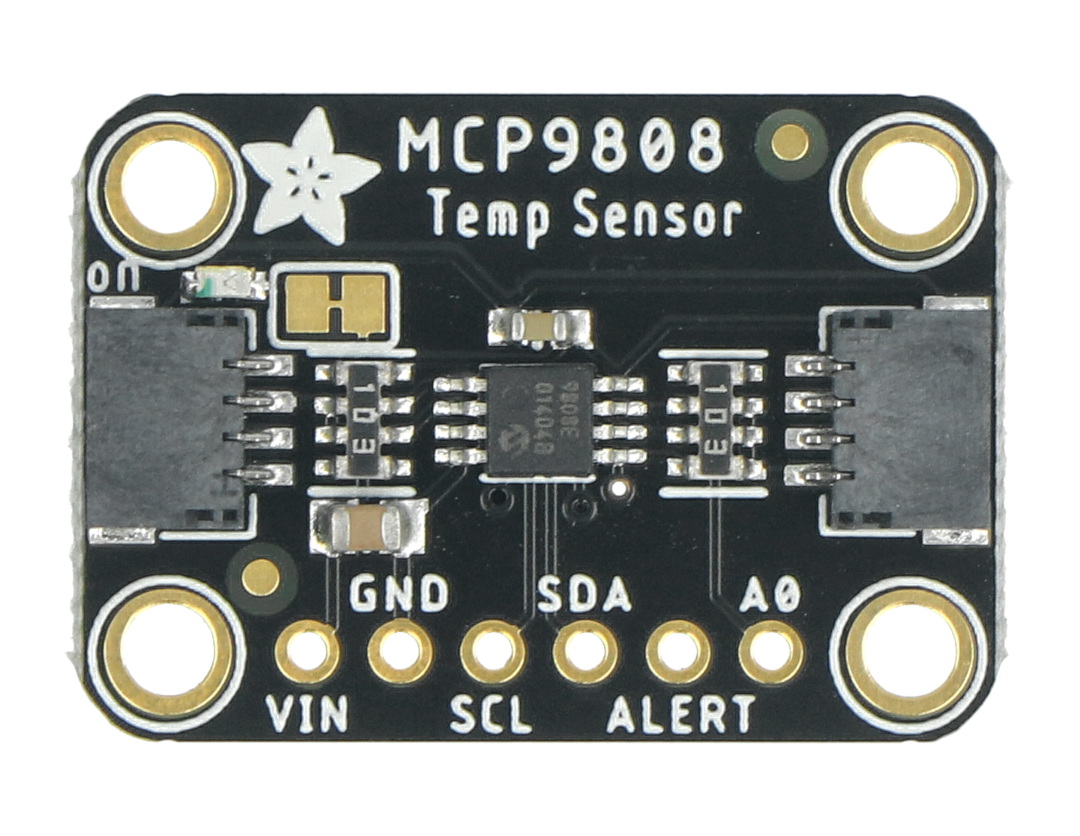

Opis wyprowadzeń czujnika od Adafruit
Moduł czujnika posiada pola lutownicze, do których należy przylutować zawartą w zestawie listwę goldpin. Dodatkowo na płytce umieszczono także złącza STEMMA QT / Qwiic będące wygodniejszą alternatywą podłączenia czujnika z kontrolerem. Należy połączyć wyprowadzenia według zależności poniżej:
- VIN - pin zasilania w zakresie od 3 V do 5,5 V
- GND - masa układu
- SCL - pin linii zegara interfejsu komunikacyjnego
- SDA - pin linii danych interfejsu komunikacyjnego
- ALERT - pin alarmu, informujący użytkownika jeśli temperatura chipa wzrośnie powyżej lub poniżej ustalonej wartości
- A0 - pin konfiguracji adresu interfejsu komunikacyjnego I2C
Specyfikacja techniczna czujnika
- Typ: cyfrowy czujnik temperatury wysokiej dokładności
- Wbudowany układ: MCP9808
- Zakres pomiaru temperatury: od -40°C do 125°C
- Typowa dokładność pomiaru temperatury: +0,25°C
- Rozdzielczość pomiaru: 0,0625°C
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu I2C:
- 0x18 (domyślny)
- 0x1A
- 0x1C
- Napięcie zasilania: od 3 V do 5,5 V
- Pobór prądu: 200 μA
- Wyprowadzenia: złącza STEMMA QT / Qwiic / pola lutownicze - raster 2,54 mm
- Otwory montażowe - 4 szt.
- Wymiary płytki: 25,4 x 17,6 x 4,6 mm
- Masa: 1,6 g
Cyfrowy czujnik temperatury od Adafruit wyposażony w układ MCP9808.
