Czujnik temperatury DS18B20+ - moduł niebieski

Indeks: MOD-01506 EAN: 5904422358976

Moduł z cyfrowym termometrem DS18B20+ wyposażonym w interfejs 1-wire. Zakres pomiarowy wynosi od -55°C do 125°C, napięcie zasilania od 3,0 V do 5,5 V

Czujnik temperatury DS18B20+ - moduł niebieski
11,90 zł
9,67 zł netto
Zapłać później
Producent: OEM

Opis produktu: Czujnik temperatury DS18B20+ - moduł niebieski

Moduł z cyfrowym czujnikiem temperatury DS18B20+, wyposażonym w interfejs komunikacyjny 1-wire. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika do modułu głównego (np. Raspberry Pi, STM32Discovery lub Arduino) za pomocą przewodów.

Produkt kompatybilny z Arduino i Raspberry Pi

Przewodnik użytkownika dla Arduino dostępna jest pod tym adresem.

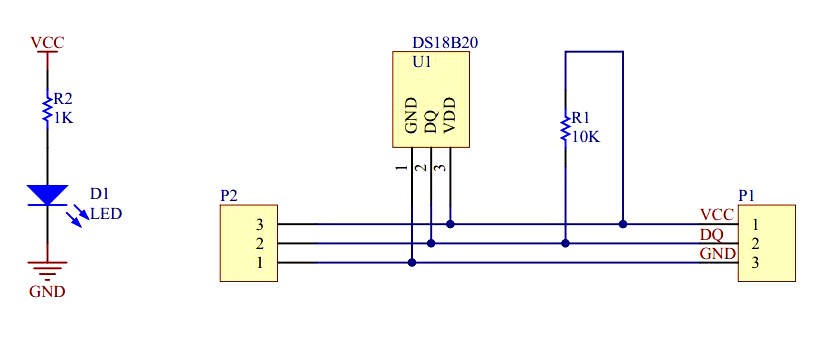

Schemat modułu z czujnikiem temperatury DS18B20+.

Schemat modułu z czujnikiem temperatury DS18B20+.

Specyfikacja techniczna układu z czujnikiem DS18B20+

  • Napięcie zasilania: od 3,0 V do 5,5 V
  • Zakres pomiarowy: od -55°C do 125°C
  • Dokładność: +/- 0,5 °C w zakresie -10°C do 85°C
  • Rozdzielczość: od 9 do 12 bitów
  • Wymiary modułu: 22 x 10 mm

Schemat zasilania modułu z czujnikiem DS18B20+

Na płytce oprócz termometru znajduje się dioda LED sygnalizująca poprawne podłączenie zasilania, oraz rezystor 10 kΩ podciągający linie danych do napięcia zasilania VCC.

Interfejs 1-wire
Moduł - Temperatura do 125 °C
Moduł - Temperatura dokładność +/- 0.5 °C
Moduł - Temperatura od -55 °C
Test 3
Szerokość opakowania 5 cm
Wysokość opakowania 9 cm
Głębokość opakowania 0.9 cm
Masa opakowania 0.001 kg

Michal

09/15/21

Pytanie: Dzieńdobry, czy te czujniki mogą pracować w magistrali(20 czujników)?
Odpowiedź: Czujniki DS18B20 umożliwiają taką konfigurację lecz nie testowaliśmy takiego rozwiązania z tym modułem.
