Opis produktu: Termistor NTC 10 kΩ z przewodem 3m
Termistor NTC o rezystancji 10 kΩ z ujemnym współczynnikiem temperaturowym, czyli wzrost temperatury powoduje zmniejszanie rezystancji. Przewód połączeniowy ma długość 3 m

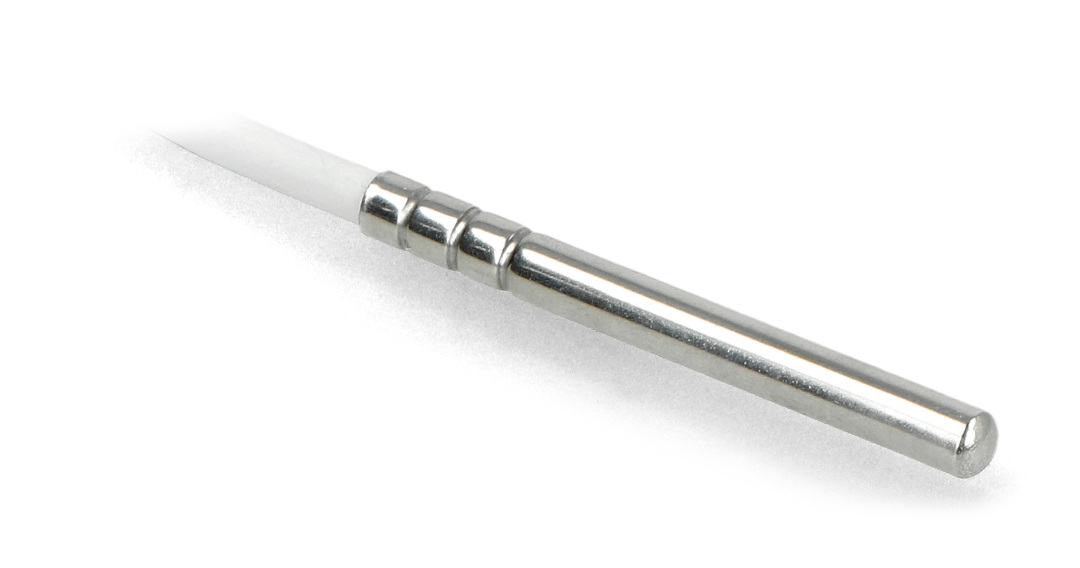

Termistor NTC 10kΩ z przewodem 3 m.
Specyfikacja
- Typ: NTC
- Rezystancja: 10 kΩ
- Tolerancja: 1%
- Zakres pomiarowy: od -30 °C do 280 °C
- Długość przewodów połączeniowych: ok. 3 m
- Średnica termistora: 5 mm
- Wyprowadzeniami są przewody ze zdjętą izolacją
Termistor NTC 10kΩ - jak zbudowany jest ten element?
Termistor NTC o rezystancji 10kΩ jest swego rodzaju rezystorem, który wykazuje właściwości przypominające inne elementy dyskretne półprzewodnikowe. Jednak w odróżnieniu od standardowych rezystorów, które wykazują stałą rezystancję w swoim zakresie temperatury roboczej, rezystancja termistora odpowiednio się zmienia, zgodnie z charakterystyką w funkcji temperatury. Z zewnątrz termistor ma osłonę termoprzewodzącą wraz z dwoma wyprowadzeniami. Wewnątrz osłony termoprzewodzącej, wyprowadzenia termistora są ze sobą połączone poprzez strukturę ceramiczną, która odpowiednio reaguje na zmiany temperatury. W przypadku termistora NTC, tj. o negatywnym współczynniku temperaturowym, wzrostem temperatury jego struktury wewnętrznej sprawia, że jego rezystancja widziana z jego wyprowadzeń maleje oraz rośnie przy spadku temperatury.
Termistor NTC jako czujnik w układzie sterowania chłodzeniem wymuszonym
Wspólną cechą energochłonnych urządzeń elektrycznych i elektronicznych, a także silników cieplnych jest fakt, że szybko się one nagrzewają. Dlatego konieczne jest zapewnienie tym urządzeniom odpowiedniego chłodzenia, gdzie temperatura robocza jest na bieżąco kontrolowana. W takich aplikacjach, termistor NTC może mierzyć temperaturę i dostarczać zmierzoną wartość do układu pomiarowego, który odpowiednio do zmierzonej wartości temperatury będzie reagował poprzez włączenie lub wyłączenie wentylatorów chłodzących. Taki mechanizm sprzężenia zwrotnego, skutecznie wspomaga chłodzenie i chroni urządzenie przed uszkodzeniami wskutek przegrzania
