Opis produktu: Moduł z cyfrowym czujnikiem temperatury MLX90614ESF-BAA-000-TU-ND
Czujnik wykorzystujący podczerwień do pomiaru temperatury. Działa w z zakresie od -70°C do 380°C dla temperatury obiektu lub od -40°C do 85°C dla temperatury czujnika. Komunikuje się poprzez magistralę I2C. Napięcie zasilania wynosi od 3,0 V do 5 V.

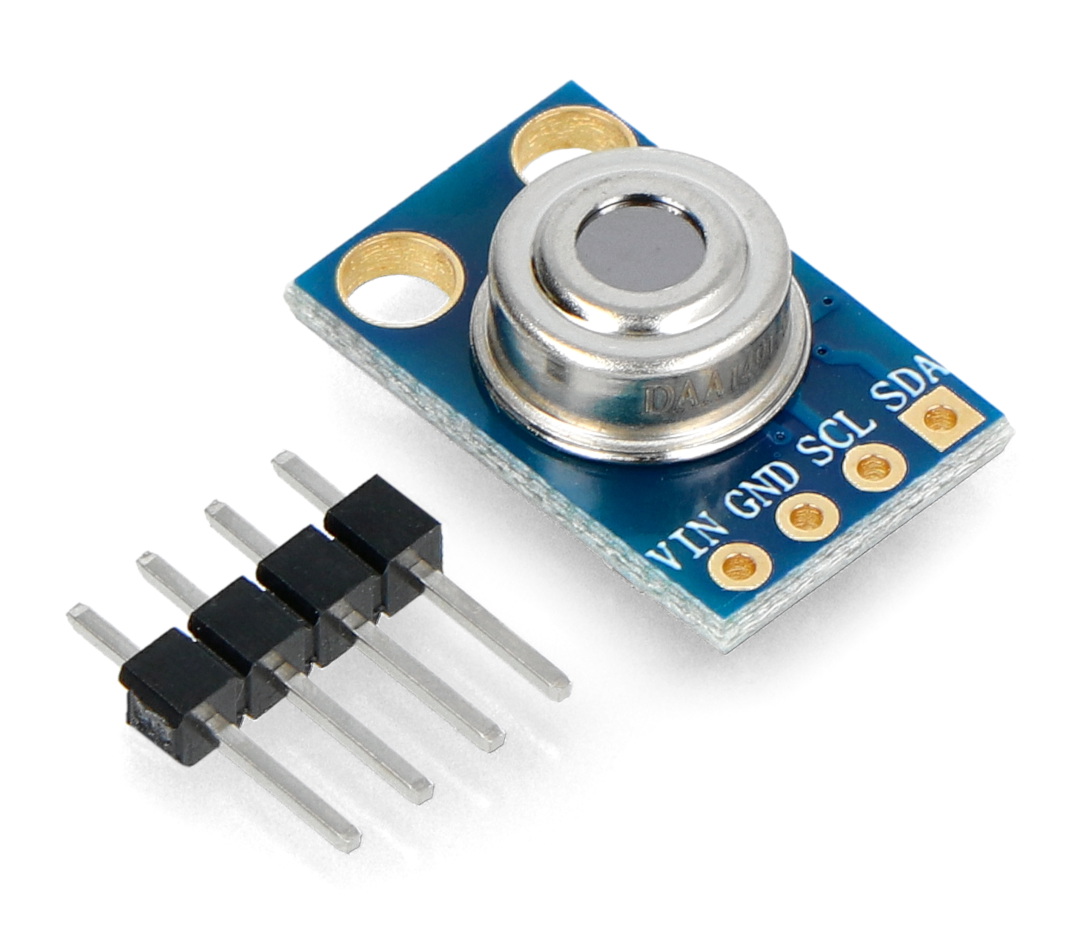

Moduł z cyfrowym czujnikiem temperatury MLX90614ESF-BAA-000-TU-ND.
Produkt kompatybilny z Arduino
W serwisie bildr.org można znaleźć przykładowy projekt wraz z programem dla Arduino.

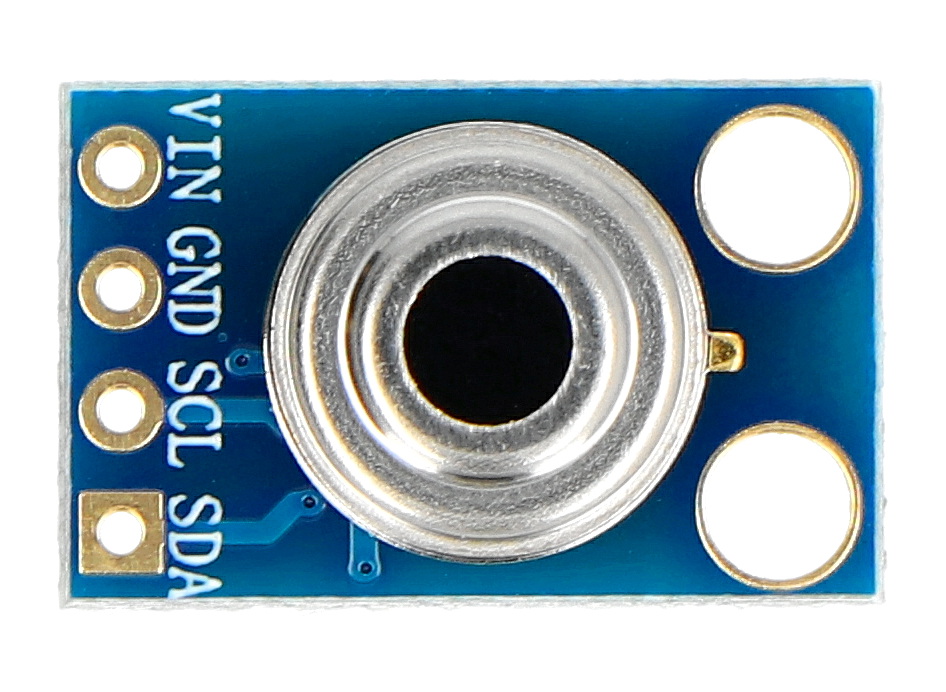

Moduł z cyfrowym czujnikiem temperatury MLX90614ESF-BAA-000-TU-ND.
| Nazwa | Opis |
|---|---|
| VIN | Napięcie zasilania od 3,0 V do 5,0 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C (TWI). |
| SDA | Linia danych magistrali I2C (TWI). |
Wyprowadzenia
Czujnik posiada cztery główne wyprowadzenia do montażu złącz typu goldpin - raster 2,54 mm (listwa znajduje się w zestawie do samodzielnego montażu).
Różnice pomiędzy poszczególnymi modelami termometrów z serii MLX90614 można znaleźć w zestawieniu.
Parametry
- Wersja: MLX90614ESF-BAA-000-TU-ND
- Napięcie zasilania: od 3,0 do 5 V
- Zakres pomiarowy:
- od -70°C do 380°C dla temperatury obiektu
- od -40°C do 85°C dla temperatury czujnika
- Rozdzielczość:
- 0,02°C dla interfejsu I2C, SMBus, TWI
- 0,14°C dla interfejsu PWM
- Komunikacja: PWM lub I2C (SMBus, TWI)
- Dokładność: do 0,5°C w zakresie od 0°C do 50°C
