Opis produktu: Bezkontaktowy czujnik temperatury IR 16x4px TC01 - DFRobot SEN0254
Czujnik temperatury TC01 dokonuje pomiaru z wykorzystaniem matrycy podczerwieni 16 x 4 px, co pozwala na bezkontaktowy pomiaru w zakresie od -20°C do 300°C. Do komunikacji wykorzystuje protokół Modbus-RTC przez interfejs RS485, dzięki czemu jest kompatybilny z większością zastosowań przemysłowych. Czujnik został zamknięty w wodoodpornej obudowie o klasie szczelności IP65. Zasilany napięciem od 9 V do 24 V.
Zastosowanie
Może być on szeroko stosowany w takich aplikacjach jak: precyzyjny, bezkontaktowy pomiar temperatury, skaner temperatury, wykrywanie ruchu człowieka.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika dla Arduino. |

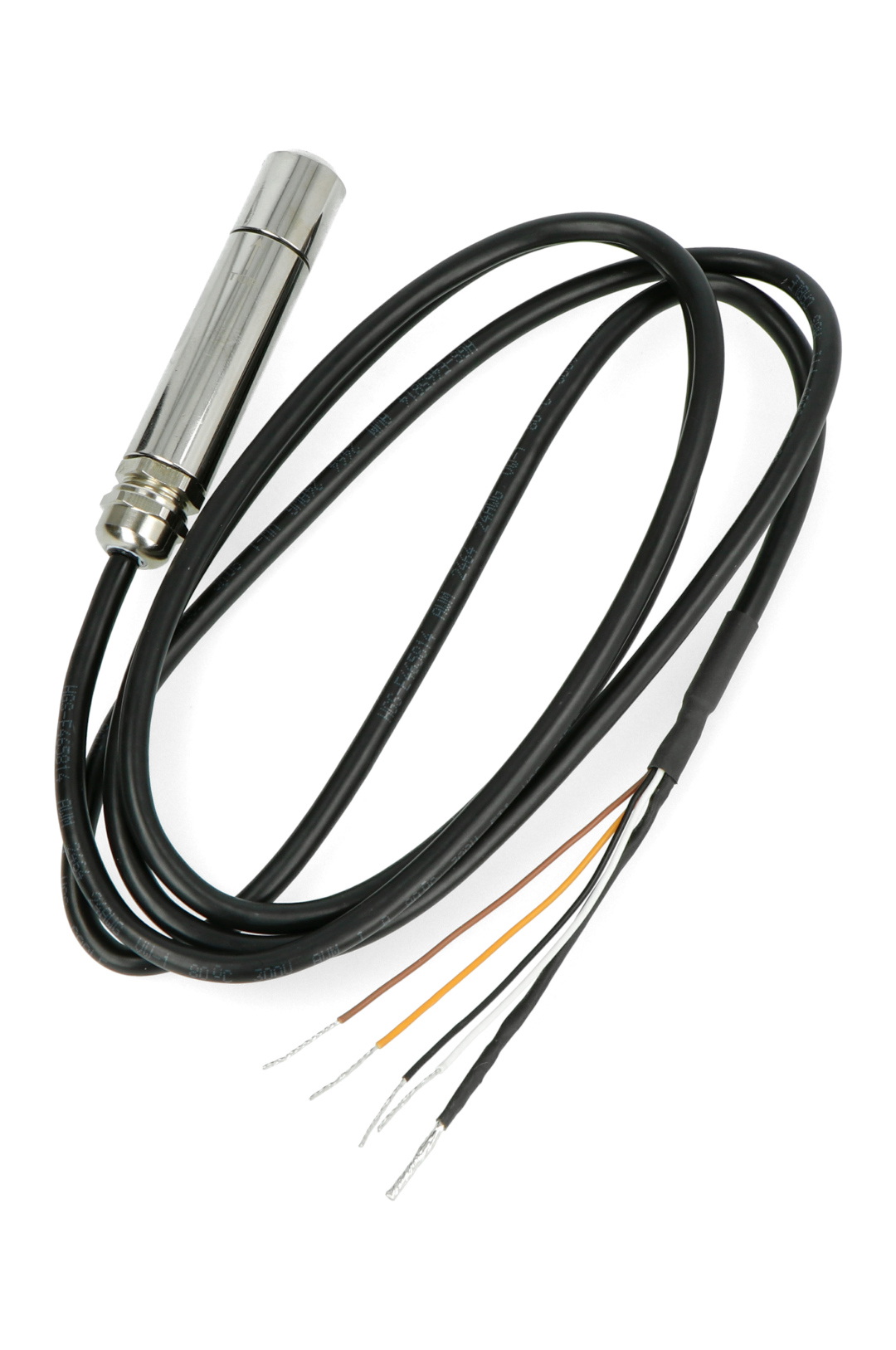

Bezkontaktowy czujnik temperatury TC01.
Schemat matrycy IR czujnika TC01.
Specyfikacja czujnika temperatury IR TC01
- Temperatura pracy: od -40°C do 85°C
- Temperatura pomiaru: od -20°C do 300°C
- Dokładność pomiaru: od ±1°C do ±5,5°C
- Matryca IR: 16 x 4 px
- Kąt widzenia: 60° x 16°
- Klasa szczelności: IP65
- Interfejs komunikacyjny: RS485
- Protokół komunikacyjny: Modbus-RTU
- Napięcie zasilania: od 9 V do 24 V
- Moc znamionowa: 0,1 W
- Średnica sondy: 15,4 mm
- Długość sondy: 79 mm
- Długość przewodu: 1,5 m
Podłączenia czujnika TC01
Czujnik temperatury IR komunikuje się za pomocą protokołu Modbus-RTC poprzez interfejs RS485. Zasilany jest napięciem od 9 V do 24 V.
Wymiary czujnika.
| Przewód | Opis |
|---|---|
| Biały | Napięcie zasilania od 9 V do 24 V. |
| Czarny | Masa układu. |
| Pomarańczowy | Pin A interfejsu RS485 |
| Brązowy | Pin B interfejsu RS485 |
