Opis produktu: Gravity - analogowy czujnik ciśnienia wody - DFRobot SEN0257
Analogowy czujnik przeznaczony do pomiaru ciśnienia wody, wyprodukowany przez firmę DFRobot. Wykorzystuje 3-pinowy interfejs Gravity. Obsługiwane napięcie wejściowe (standardowe) jest równe 5 V, a liniowe napięcie wyjściowe mieści się w zakresie od 0,5 V do 4,5 V. Czujnik jest kompatybilny z kontrolerami takimi jak Arduino i może być wykorzystywany w szeroko pojętych systemach sterowania inteligentnym domem (SCS) czy Internecie rzeczy (IoT).
Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownik, który zawiera opis projektów z wykorzystaniem czujnika oraz przykładowy kod programu.

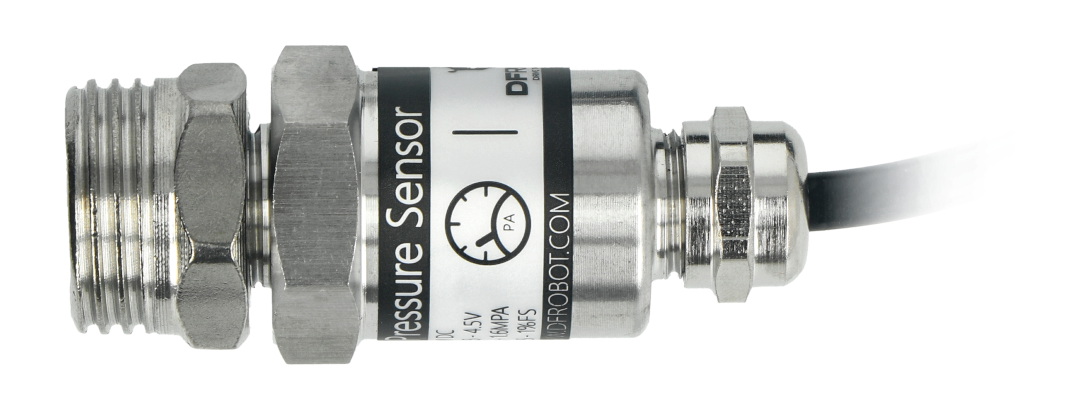

Gravity: analogowy czujnik ciśnienia wody - kompatybilny z Arduino - DFRobot SEN0257.

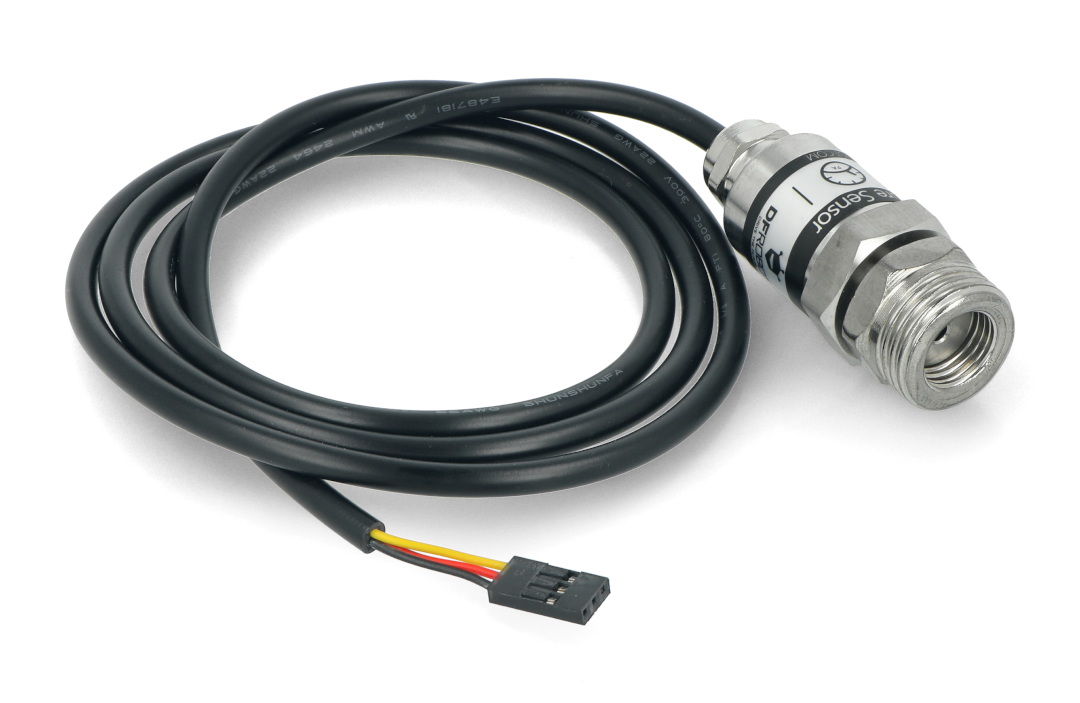

Czujnik posiada wyprowadzenia w postaci przewodów z wtykiem BLS w trzech kolorach.
Opis wyprowadzeń czujnika oraz schemat połączenia
Wyprowadzeniami czujnika są przewody ze złącze BLS występujące w trzech kolorach: czerwony, czarny i żółty. Moduł jest kompatybilny z Arduino i płytkami pochodnymi. Na przykładowym schemacie wykorzystano płytkę DFRduino (możliwej do zakupienia osobno). W celu uzyskania poprawnej pracy elementu konieczne jest podłączenie wyprowadzeń z płytką kontrolera według poniższych zależności:
- przewód czerwony - VCC - zasilanie 5 V
- przewód czarny - GND - masa układu
- przewód żółty - Signal - sygnał analogowy (wyjście od 0,5 V do 4,5 V)
Specyfikacja techniczna czujnika od DFRobot
- Moduł: analogowy czujnik ciśnienia wody
- Wyprowadzenia: 3 x przewód (Signal - VCC - GND)
- Zakres pomiaru ciśnienia: od 0 MPa do 1,6 MPa
- Dokładność pomiaru: 0,5%
- Napięcie wejściowe: 5 V DC
- Zakres napięcia wyjściowego: od 0,5 V do 4,5 V
- Gwintowanie: G1 / 4
- Przejściówka: G1 / 2 na G1 / 4
- Czas odpowiedzi: < 2 ms
- Prąd spoczynkowy: 2,8 mA
- Ciśnienie robocze: < 2 MPa
- Ciśnienie uszkodzeniowe: ≥3,0 MPa
- Żywotność: ≥ 10 milionów pomiarów
- Temperatura pracy: od -20°C do 85°C
- Wymiary modułu: 49 x 14 mm

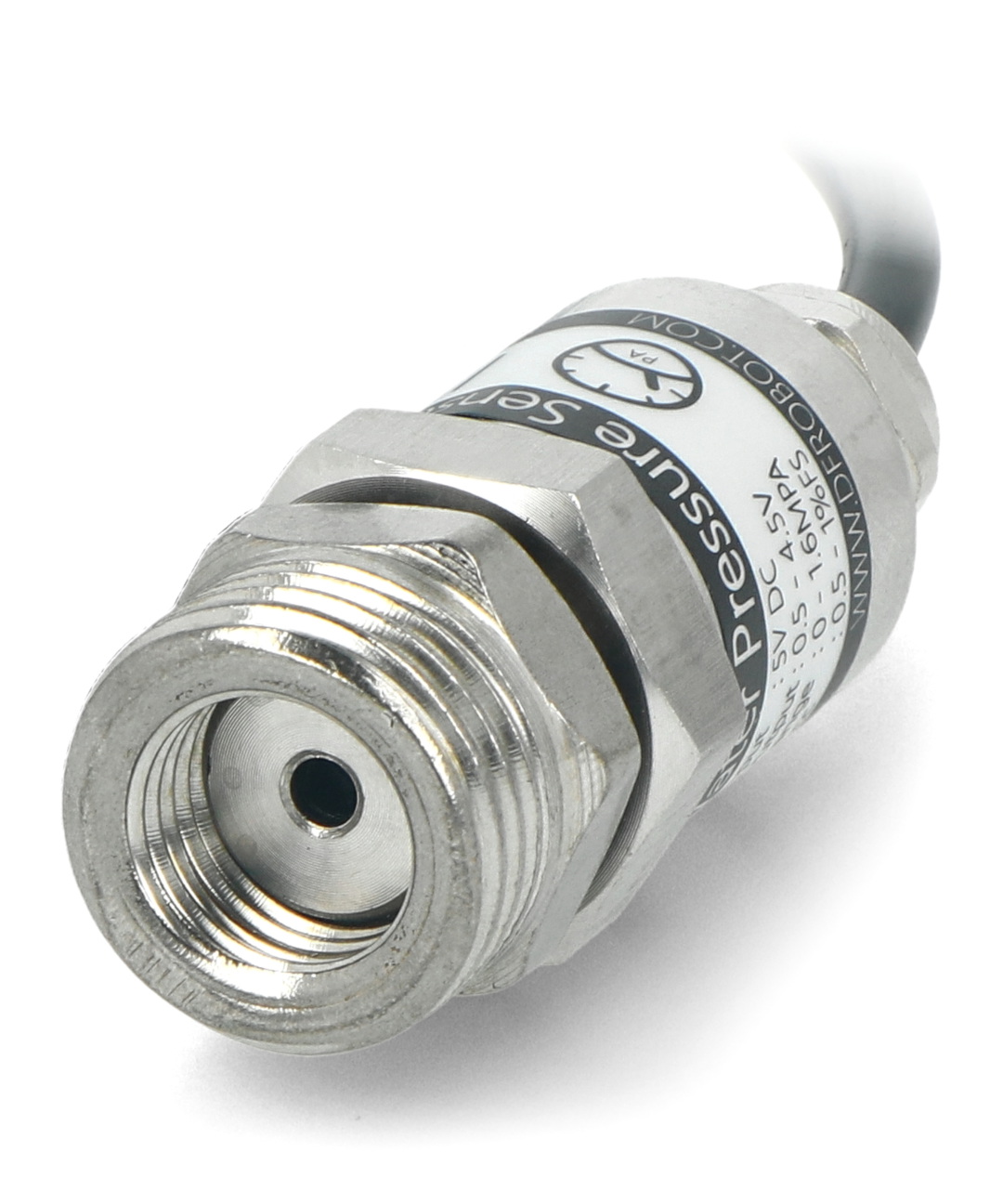

Wmontowana przejściówka G1 / 2 na G1 / 4 ułatwia wykorzystanie elementu w wielu sytuacjach.
Analogowy czujnik przeznaczony do pomiaru ciśnienia wody.
Sugerowane zastosowanie
- Pomiar ciśnienia wody w warunkach mieszkaniowych, np. w domach, ogrodach, farmach
- Pomiar ciśnienia wody w środowisku zewnętrznym, takim jak rzeki, jeziora i morze
- Pomiar ciśnienia wody w zbiornikach
- Wspiera pomiar poziomu cieczy w wyjątkowych sytuacjach i niestandardowych okolicznościach
Zawartość zestawu
- Gravity: czujnik analogowy do pomiaru ciśnienia wody
- Przejściówka G1 / 2 na G1 / 4 (wmontowana)
W naszym asortymencie znajdziesz także inne czujniki. Zapraszamy do zapoznania się z ofertą.
