MPU-6050 3-osiowy akcelerometr i żyroskop I2C - moduł DFRobot

Indeks: DFR-03888 EAN: 6959420908240

Czujnik do pomiaru przyspieszeń oraz prędkości kątowej w trzech osiach. Jest połączeniem 3-osiowego akcelerometru i żyroskopu. Charakteryzuje się prostą obsługą, komunikuje się poprzez magistralę I2C, pracuje z napięciami od 3 V do 5 V.

MPU-6050 3-osiowy akcelerometr i żyroskop I2C - moduł DFRobot
69,90 zł
56,83 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: MPU-6050 3-osiowy akcelerometr i żyroskop I2C - moduł DFRobot

Czujnik do pomiaru przyspieszeń oraz prędkości kątowej w trzech osiach. Jest połączeniem 3-osiowego akcelerometru i żyroskopu. Charakteryzuje się prostą obsługą, komunikuje się poprzez magistralę I2C, pracuje z napięciami od 3 V do 5 V.

Specyfikacja czujnika MPU-6050

  • Napięcie zasilania: od 3,0 V do 5,0 V
  • Napięcie pracy wyprowadzeń: od 3,0 V do 5,0 V
  • Pobór prądu: ok. 5 mA
  • Trzy osie: X, Y, Z
  • Interfejs komunikacyjny: I2C (TWI) - 400 kHz
  • Rozdzielczość: 16-bitów dla każdej osi
  • Zakresy pomiarowe (konfigurowalne):
    • Akcelerometr: ±2 g, ±4 g, ±8 g, ±16 g
    • Żyroskop: ±250 °/s, ±500 °/s, ±1000 °/s, ±2000 °/s
  • W zestawie złącza goldpin do samodzielnego lutowania
  • Dwa otwory montażowe o średnicy 3 mm
  • Wymiary płytki: 21 x 14 mm
  • Masa: 0,9 g

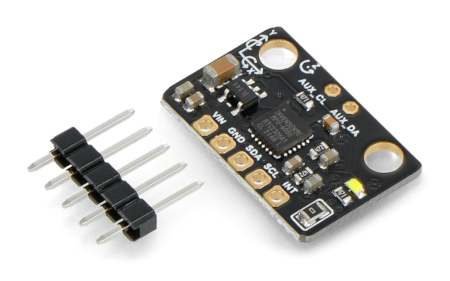

moduł DFRobot SEN0142

Moduł DFRobot SEN0142.



Przykładowy program do akwizycji danych pomiarowych z czujnika.

Charakterystyka MPU-6050

Moduł poprzez 3-osiowy akcelerometr i żyroskop pozwala na pomiar przyspieszenia oraz prędkości kątowej w przestrzeni trójwymiarowej. Układ MPU posiada sprzętową jednostkę DMP (Digital Motion Processor), która pozwala na przeliczanie danych na położenie względem Ziemi.



Do komunikacji z jednostką centralną służy popularna magistrala I2C (TWI). Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.



Produkt kompatybilny z Arduino

Producent udostępnia bibliotekę dla Arduino oraz szczegółowy przewodnik użytkownika.

Wyprowadzenia

Czujnik posiada cztery główne wyprowadzenia do montażu złącz typu goldpin - raster 2,54 mm (listwa znajduje się w zestawie do samodzielnego montażu).

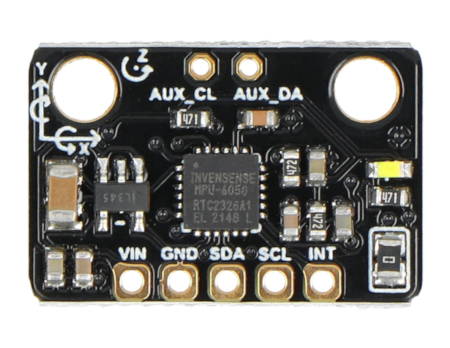

MPU-6050 - schemat wyprowadzeń

MPU-6050 - schemat wyprowadzeń.

Nazwa Opis
VIN Napięcie zasilania od 3,0 V do 5,0 V.
GND Masa układu.
INT Wyjście przerwania zewnętrznego - open drain (szczegóły w dokumentacji)
SCL Linia zegarowa magistrali I2C (TWI).
SDA Linia danych magistrali I2C (TWI).
AUX_CL Linia zegarowa magistrali I2C (TWI) dla podłączenia zewnętrznego magnetometru.
AUX_DA Linia danych magistrali I2C (TWI) dla podłączenia zewnętrznego magnetometru.

Szerokość opakowania 5.5 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 6 cm
Masa opakowania 0.006 kg
