Opis produktu: Moduł MCP23017 - ekspander wyprowadzeń GPIO - 16-kanałowy I2C - STEMMA QT / Qwiic - Adafruit 5346
Ekspander wyprowadzeń od Adafruit wyposażony w układ MCP23017. Pozwala rozszerzyć ilość wyprowadzeń modułów takich jak Arduino lub Raspberry Pi o dodatkowe 16 portów I/O poprzez interfejs I2C. Wyprowadzenia zostały podzielone na dwie sekcje: GPIOA A0-A7 oraz GPIOB B0-B7. Każde wyprowadzenie posiada również osobną sekcję zasilania GND. Moduł posiada 3 zworki adresowe, które umożliwiają konfigurowanie aż 8 różnych adresów, dzięki czemu za pomocą ekspandera można rozszerzyć ilość wyprowadzeń do 128. Napięcie zasilania modułu wynosi 3,3 V lub 5 V.

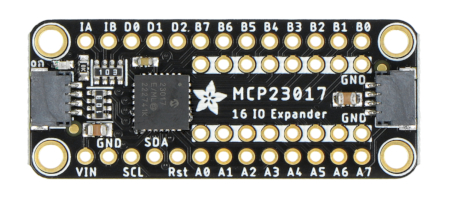

Moduł MCP23017 - ekspander wyprowadzeń GPIO - 16-kanałowy I2C - STEMMA QT / Qwiic - Adafruit 5346.

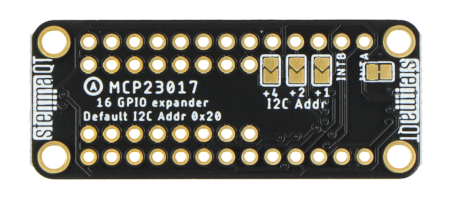

Moduł posiada 3 zworki pozwalające na zmianę adresu I2C.
Cechy szczególne modułu
- Tryb wielokrotnych I/O - dzięki 3 pinom adresowym można uzyskać do 8 wyjść na jednej magistrali, co daje łącznie 8 x 16 = 128 GPIO na jednej magistrali I2C
- Moduł może być programowany za pomocą Arduino i CircuitPython - producent udostępnia biblioteki i przykładowe kody programu
- Na płytce umieszczono złącza STEMMA QT / Qwiic, które pozwalają na szybkie prototypowanie układów bez konieczności lutowania złącza
Opis wyprowadzeń i schemat połączeń ekspandera
Moduł z ekspanderem MCP23017 komunikuje się poprzez interfejs I2C. Może być on zasilany zarówno napięciem 3,3 V, jak i 5 V. Na płytce znajdują się pola lutownicze, do których należy przylutować zawartą w zestawie listwę goldpin, oraz złącza STEMMA QT / Qwiic, które nie wymagają lutowania. Należy połączyć wyprowadzenia zgodnie z opisem poniżej:
- VIN - pin zasilania napięciem 3,3 V / 5 V
- GND - masa układu
- SCL - linia zegara magistrali I2C
- SDA - linia danych magistrali I2C
- A0-A7, B0-B7 - wejścia / wyjścia
- IA (INTA) - pin przerwania A
- IB (INTB) pin przerwania B
Przykład połączenia ekspandera z Raspberry Pi - przedmiotem sprzedaży jest wyłącznie ekspander, pozostałe komponenty należy nabyć osobno.

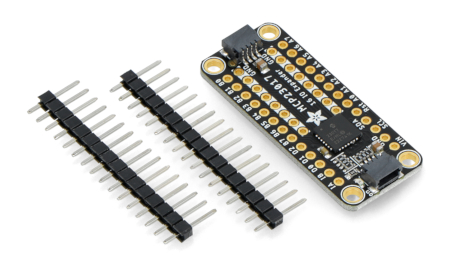

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu
- Typ: ekspander wyprowadzeń GPIO
- Wbudowany układ: MCP23017
- Ilość wyprowadzeń (wejście, wyjście): 16
- Wydajność prądowa jednego IO: 25 mA
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: 0x20 (konfigurowalny poprzez zworki adresowe)
- Piny przerwania: INTA i INTB
- Wymiary: 43 x 18 x 5 mm
Zawartość zestawu
- Moduł MCP23017 - ekspander wyprowadzeń GPIO - 16-kanałowy I2C - 1 sztuka
- Listwa goldpin 1x16-pin - raster 2,54 mm - 2 sztuki
