Opis produktu: PCF8575 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - Adafruit 5611
Ekspander wyprowadzeń firmy Adafruit wyposażony w układ PCF8575. Posiada aż 16 wyprowadzeń wejść / wyjść GPIO, dzięki czemu zwiększa możliwości projektowe użytych modułów. Komunikuje się za pomocą magistrali I2C, posiada 3 konfigurowalne adresy interfejsu. Na płytce umieszczono dwa złącza STEMMA QT / Qwiic oraz pola lutownicze, do których należy przylutować zawartą w zestawie listwę goldpin.
PCF8575 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - Adafruit 5611.
Produkt kompatybilny z Arduino i Raspberry Pi!
Producent przygotował szczegółowy przewodnik użytkownika, w którym znajdziesz instrukcję podłączenia modułu oraz przykładowy kod programu.

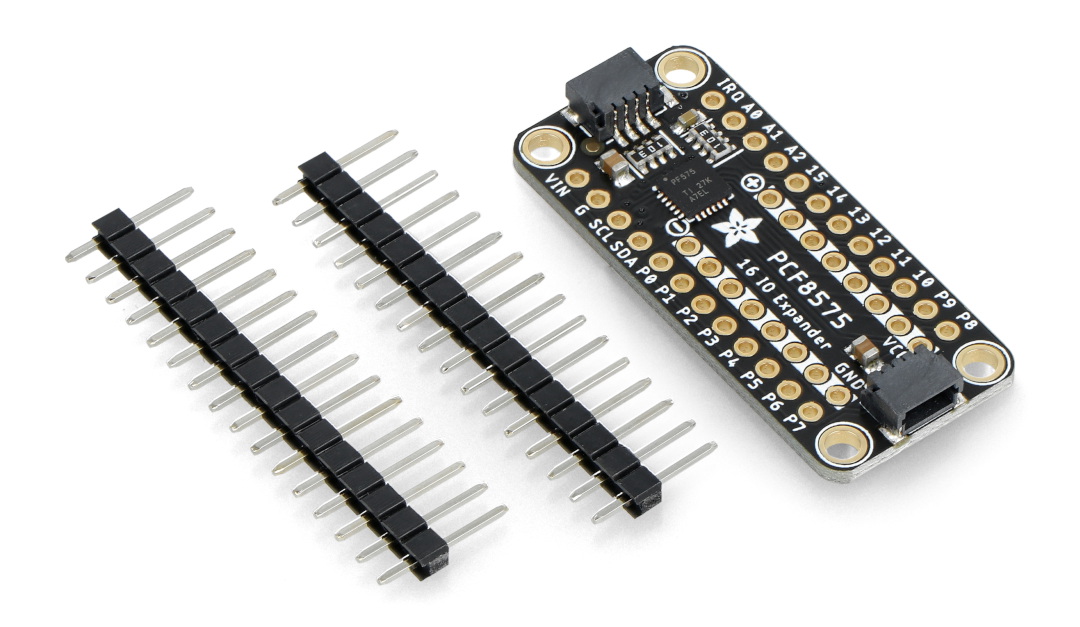

Elementy wchodzące w skład zestawu.
Cechy szczególne modułu
- Tryb wielokrotnych I/O - dzięki 3 pinom adresowym można uzyskać do 8 wyjść na jednej magistrali, co daje łącznie 8 x 16 = 128 GPIO na jednej magistrali I2C
- Moduł może być programowany za pomocą Arduino i CircuitPython - producent udostępnia biblioteki i przykładowe kody programu
- Na płytce umieszczono złącza STEMMA QT / Qwiic, które pozwalają na szybkie prototypowanie układów bez konieczności lutowania złącza
Zawartość zestawu
- PCF8575 - ekspander wyprowadzeń GPIO - I2C - STEMMA QT / Qwiic - 1 sztuka
- Listwa goldpin 1x16 pin - raster 2,54 mm - 2 sztuki
Złącze STEMMA QT / Qwiic
Ekspander wyposażono w dwa złącza STEMMA QT, umieszczone na brzegach płytki. Standard ten zwiększa możliwości prototypowania, znacząco przyspiesza proces łączenia z płytkami rozwojowymi i szeroką gamą innych czujników. Wszystko to odbywa się bez konieczności lutowania i wyłącznie przy użyciu odpowiedniego przewodu.

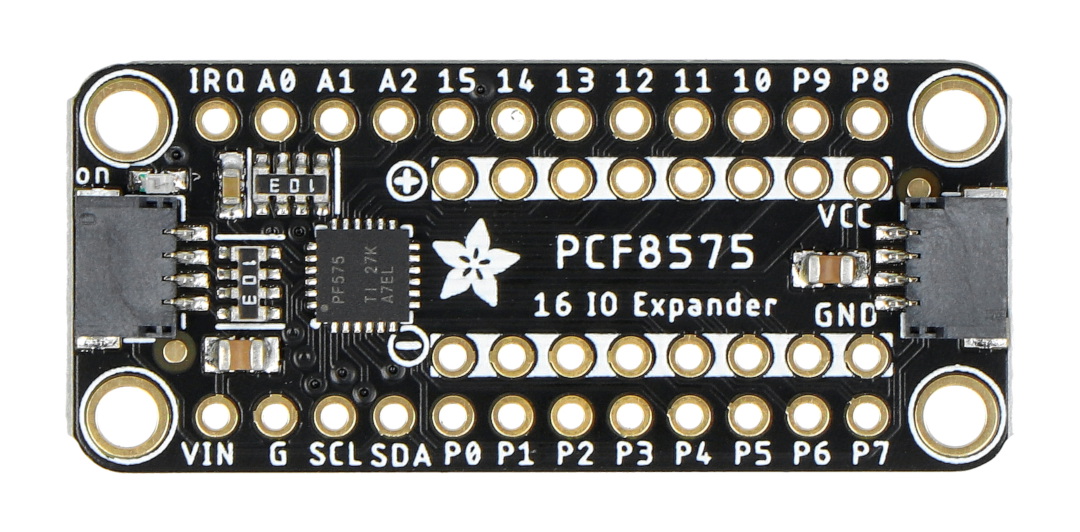

Opis wyprowadzeń
- VIN - pin zasilania 3 V / 5 V DC
- GND - masa układu
- SCL - linia zegara magistrali I2C
- SDA - linia danych magistrali I2C
- P0 - P8 - piny I/O
- 10 - 15 - piny I/O

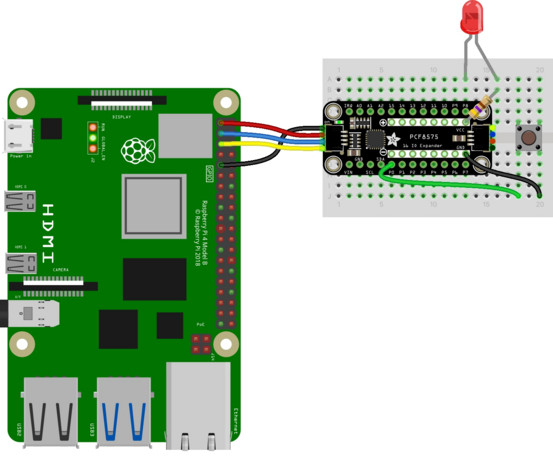

Przykład połączenia ekspandera z Raspberry Pi (brak w zestawie).
PCF8575 - ekspander wyprowadzeń rozszerza możliwości płytki o 16 GPIO.
Specyfikacja techniczna modułu
- Typ: ekspander wyprowadzeń GPIO
- Wbudowany układ: PCF8575
- Ilość I/O: 16
- Interfejs komunikacyjny: magistrala I2C

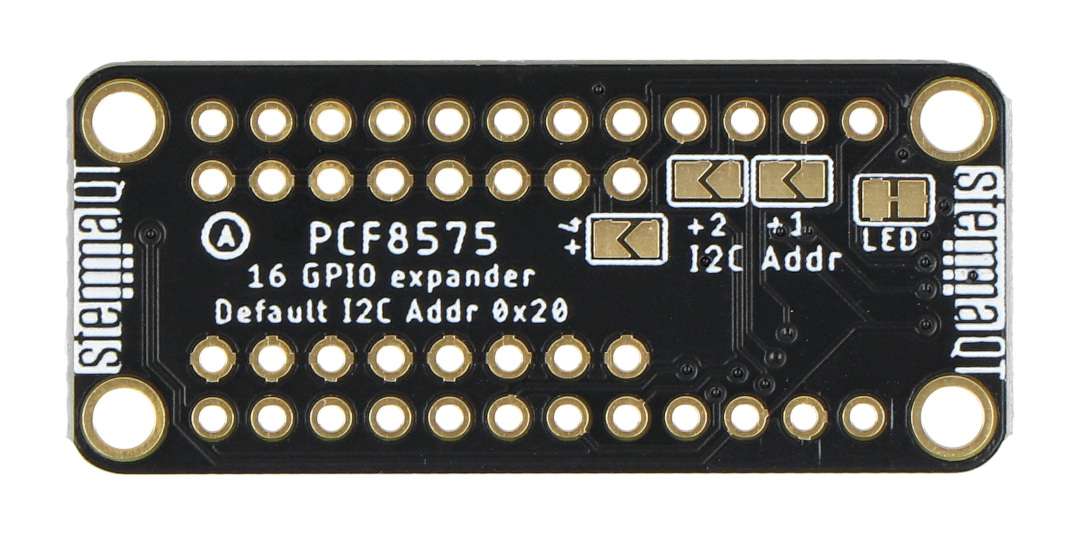

- Adres interfejsu:
- domyślny: 0x20
- konfigurowalny: od 0x20 do 0x27
- Napięcie zasilania: 3 V / 5 V DC
- Wyprowadzenia:
- złącza STEMMA QT / Qwiic
- pola lutownicze (złącza goldpin do samodzielnego przylutowania znajdują się w zestawie)
- Wymiary modułu: 40,8 x 17,7 x 4,5 mm
- Masa: 2,6 g
