Opis produktu: AW9523B ekspander wyprowadzeń - 16 pinów I/O - I2C - dla Arduino i Raspberry Pi - Waveshare 22132

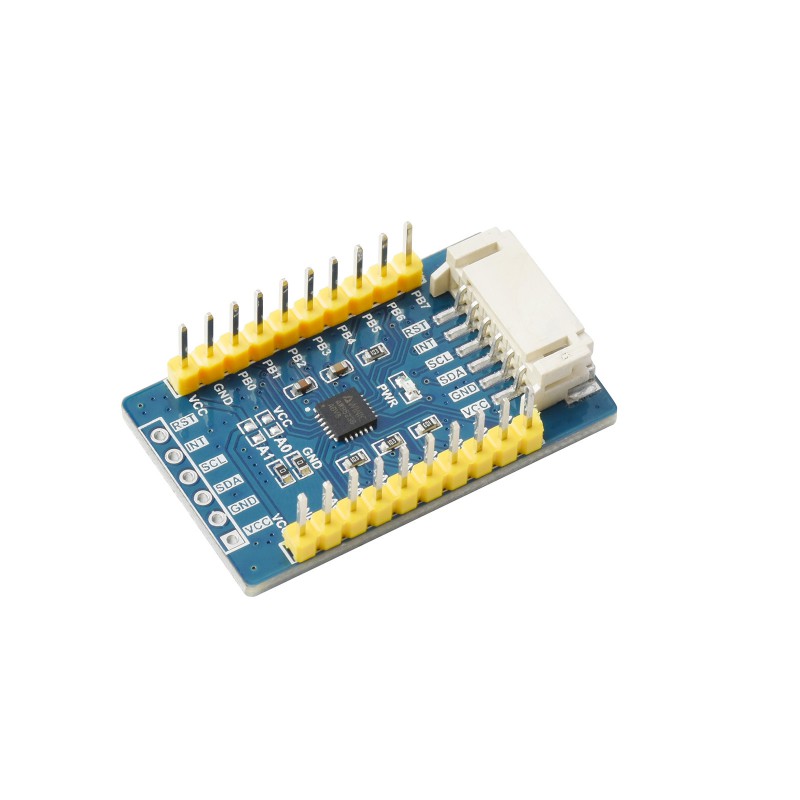

Ekspander wyprowadzeń od Waveshare, oparty na układzie AW9523B. Rozszerza funkcjonalność Arduino lub Raspberry Pi o 16 dodatkowych pinów I/O. Do komunikacji wykorzystuje interfejs I2C. Napięcie zasilania wynosi od 3,3 V lub 5 V. Moduł można podłączyć za pośrednictwem złącza PH 2.0 lub pól lutowniczych umieszczonych na krótszej krawędzi płytki. Wymiary produktu to: 38 x 23 mm.
Producent udostępnia przykłady połączeń espandera z popularnymi platformami: Arduino, Raspberry Pi, STM32 wraz z bibliotekami.
AW9523B ekspander wyprowadzeń - 16 pinów I/O - I2C.
Wyprowadzenia modułu.
Wyprowadzenia modułu

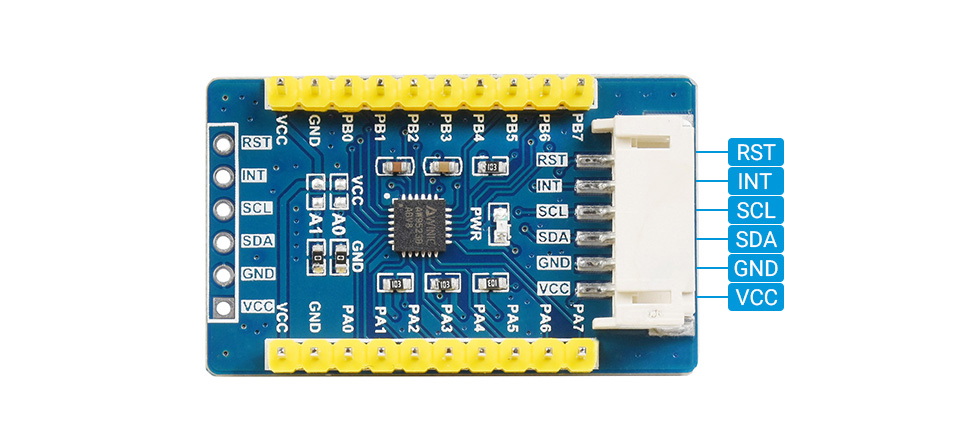

Ekspander wyprowadzeń Waveshare 22132 oparty na układzie układzie AW9523B, umożliwia podłączenie do mikrokontrolera za pomocą gniazda PH 2.0 lub pól lutowniczych:
- VCC - napięcie zasilania (3,3 V lub 5 V)
- GND - masa
- SDA - linia danych magistrali I2C
- SCL - Linia zegarowa magistrali I2C
- INT - wyjście przerwań
- RST - reset
Cechy produktu
- Moduł przez wykorzystanie magistrali I2C umożliwia uzyskanie 16 portów I/O
- Sygnał przerwania wyjścia (INT) przy zmianie stanu portu wejściowego
- Adres I2C konfigurowalny poprzez zworki A0/A1
- Zapewnia dwie opcje połączenia: złącze PH 2.0 lub pola lutownicze
- Umożliwia łączenie wielu modułów I2C w stos
- Wbudowany konwerter poziomów logicznych: 3,3 V / 5 V

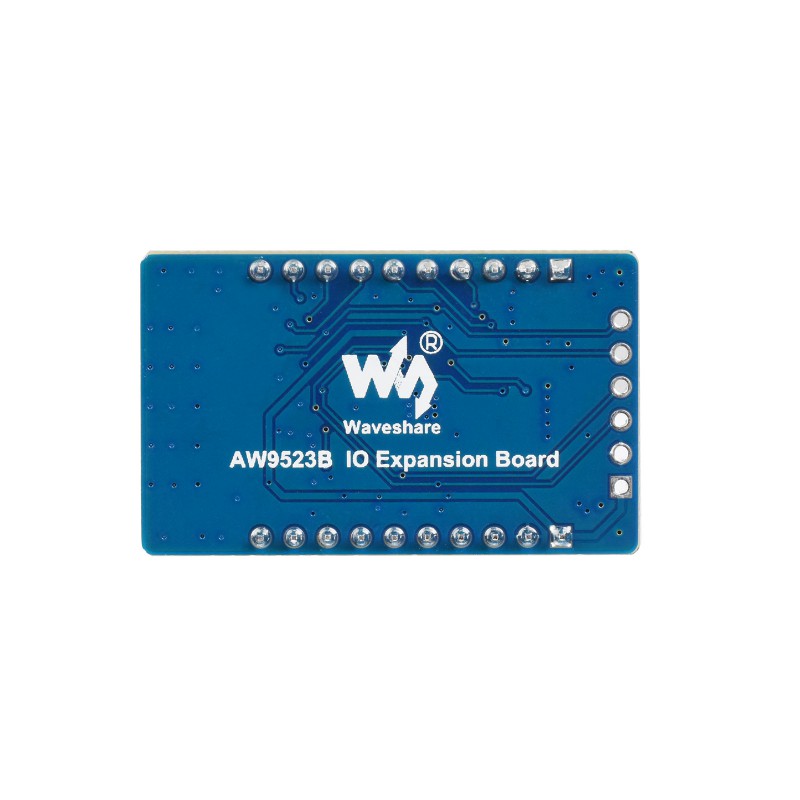

Ekspander wyprowadzeń - Waveshare 22132.

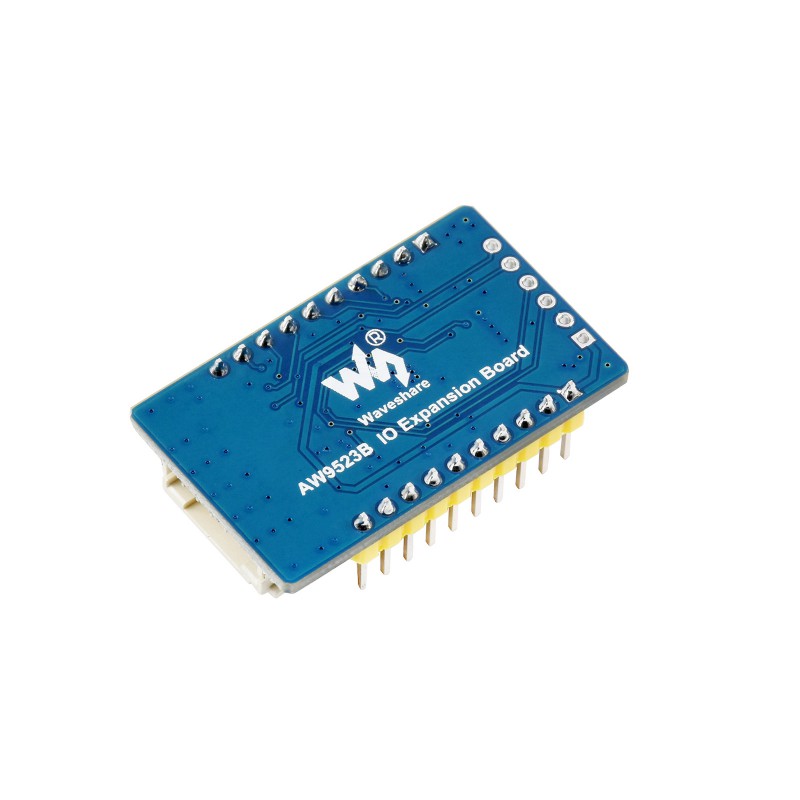

Ekspander umożliwia uzyskanie 16 pinów I/O.
Specyfikacja ekspandera
- Napięcie zasilania: 3,3 V / 5 V
- Prąd czuwania: < 0,1 µA
- Magistrala komunikacyjna: I2C
- Ilość wyprowadzeń I/O: 16
- Temperatura pracy: od -40°C do 85°C
- Wymiary: 38 x 23 mm
Zawartość zestawu
- AW9523B ekspander wyprowadzeń - 16 pinów I/O - I2C - dla Arduino i Raspberry Pi - Waveshare 22132 - 1 szt.
