Opis produktu: ATtiny816 Breakout - rozszerzenie do Arduino - ze złączami - STEMMA QT / Qwiic - Adafruit 5681
ATtiny816 Breakout to moduł wyprodukowany przez firmę Adafruit, który pełni funkcję ekspandera wyprowadzeń. Przeznaczony jest do użycia z płytkami, które korzystają z magistrali I2C, takimi jak Arduino i Raspberry Pi. Rozszerza funkcjonalność tych płytek o dodatkowe 12x GPIO, 9x ADC, 5x PWM, 1x NeoPixel, 1x EEPROM ze 127 bajtami pamięci NVM (ostatni bajt EEPROM jest używany do wyboru adresu I2C) oraz 1x pin przerwania. Moduł został wyposażony w mikrokontroler ATtiny816 z 8 kB pamięci Flash, 512 bajtów pamięci RAM i 128 bajtów pamięci EEPROM.
ATtiny816 Breakout - rozszerzenie do Arduino - ze złączami - STEMMA QT / Qwiic - Adafruit 5681.
Produkt kompatybilny z Arduino i Raspberry Pi!
Przed przystąpieniem do pracy z modułem sprawdź także przewodnik użytkownika przygotowany przez producenta.

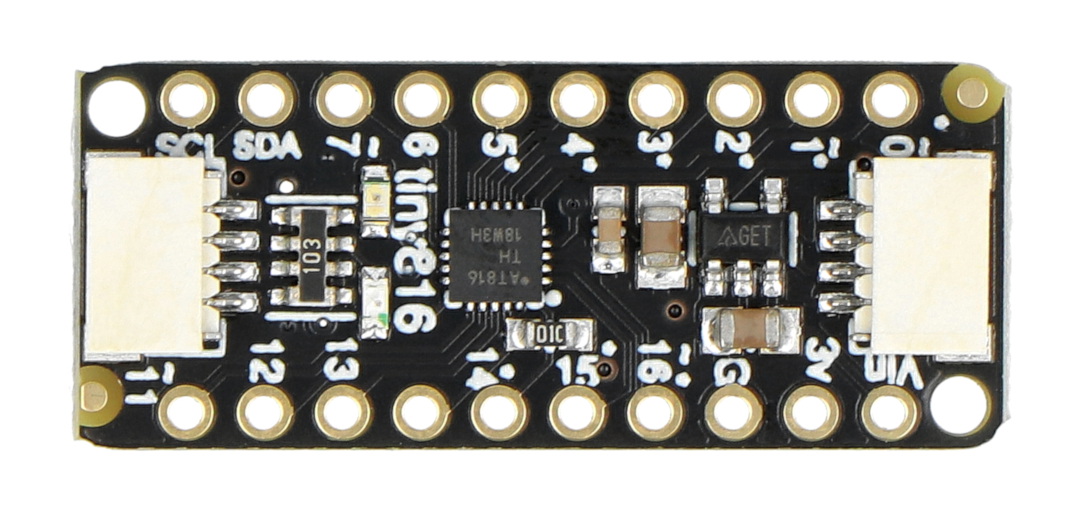

ATtiny816 Breakout.
Interfejs oferowane przez płytkę
- 12x GPIO z wybieralnymi rezystorami pullup: 0-5, 6, 8, 11, 14, 15, 16
- 9x 10-bitowe wejścia ADC - piny 0, 1, 2, 3, 4, 5, 14, 15, 16
- 5x 8-bitowe wyjścia PWM - piny 0, 1, 7, 11, 16
- 1x wyjście NeoPixel (do 60 pikseli)
- 1x EEPROM ze 127 bajtami pamięci NVM - ostatni bajt EEPROM jest używany do wyboru adresu I2C
- 1x wyjście przerwania, które może być wyzwalane przez dowolne akcesoria - pin 6
- 2x pin wyboru adresu I2C - piny 12 i 13
- 1x dioda LED

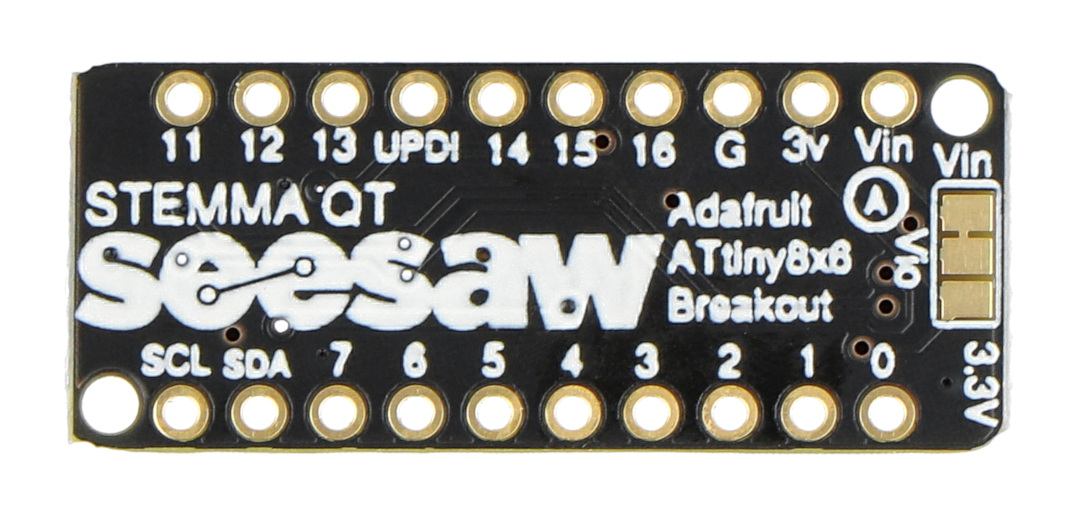

Opis wyprowadzeń płytki
- VIN - pin zasilania (od 2 V do 5 V)
- 3V - pin zasilania (3,3 V)
- GND - masa układu
- SCL - pin zegara magistrali I2C
- SDA - pin danych magistrali I2C

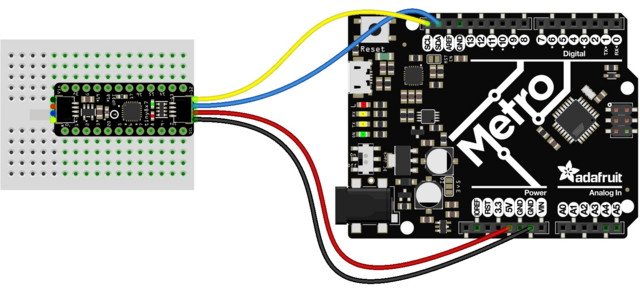

Przykładowy schemat połączeń.

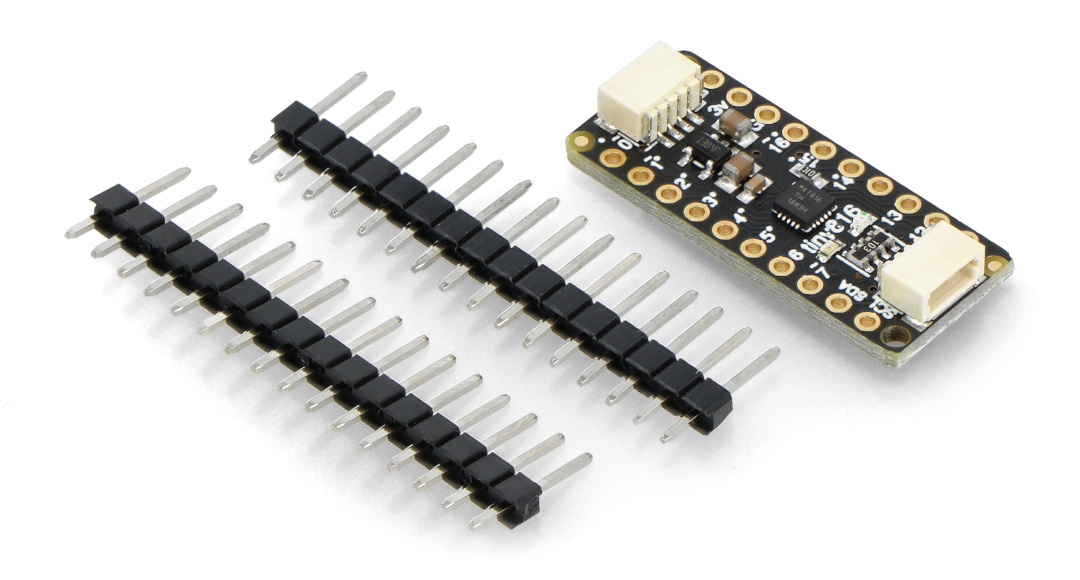

Zawartość zestawu.
Specyfikacja techniczna modułu
- Typ: ekspander wyprowadzeń
- Wbudowany układ: ATtiny816
- Pamięć Flash: 8 kB
- Pamięć RAM: 512 bajtów
- EEPROM: 128 bajtów
- Oscylator: do 20 MHz
- Wbudowany regulator 3,3 V
- Wyprowadzenia: pola lutownicze, STEMMA QT / Qwiic
Zawartość zestawu
- ATtiny816 Breakout - rozszerzenie do Arduino - ze złączami - STEMMA QT / Qwiic - Adafruit 5681
- Listwa goldpin - raster 2,54 mm - 2 sztuki
