Opis produktu: Odbiornik podczerwieni TSOP32156 - 56 kHz

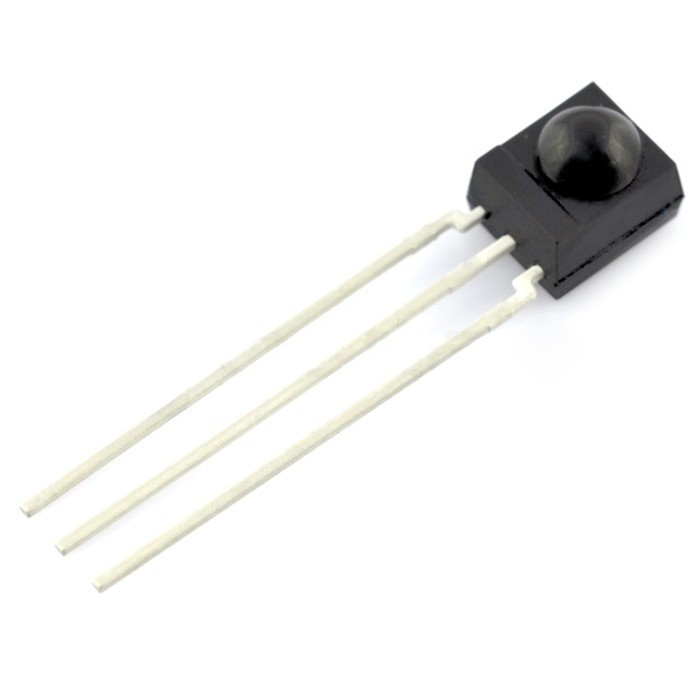

Odbiornik podczerwieni TSOP32156. Działający na częstotliwości 56 kHz.
Specyfikacja odbiornika podczerwieni
- Napięcie zasilania: -0,3 V do 6 V
- Średni prąd: 5 mA
- Napięcie wyjściowe: -0,3 V do 6 V
- Częstotliwość pracy: 56 kHz
Szczegóły w dokumentacji.
Podłączenie odbiornika IR

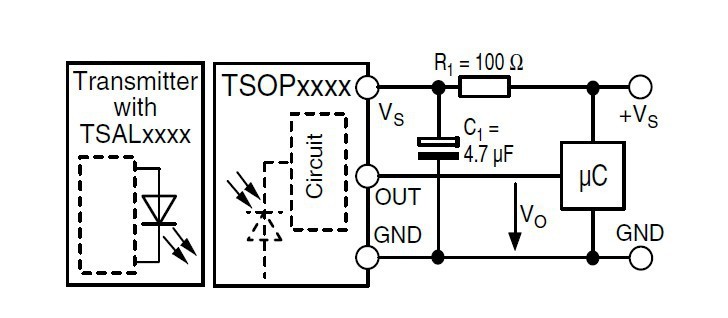

Poniższy rysunek przedstawia schemat podłączenia czujnika zaczerpnięty z dokumentacji. Producent nakazuje ograniczenie prądu za pomocą rezystora 100 Om oraz użycia kondensatora filtrującego pomiędzy nóżkami zasilania o pojemności 4,7 uF.
