TSMP96000 Code Learning - odbiornik podczerwieni IR 20-60kHz - STEMMA JST PH 2mm - Adafruit 5970

Indeks: ADA-25264 EAN: 5904422386382
Moduł TSMP96000 od Adafruit to odbiornik podczerwieni IR, który obsługuje zakres częstotliwości sygnałów od 20 kHz do 60 kHz, co czyni go kompatybilnym z różnymi pilotami IR, nawet w przypadkach, gdy częstotliwość sygnału jest nieznana. Zasilany napięciem od 3 V do 5 V, przesyła sygnał wyjściowy do mikrokontrolera w celu dalszego dekodowania. Wyposażony jest w złącze STEMMA JST PH o rastrze 2 mm, umożliwiające łatwe połączenie bez potrzeby lutowania.
TSMP96000 Code Learning - odbiornik podczerwieni IR 20-60kHz - STEMMA JST PH 2mm - Adafruit 5970
36,90 zł
30,00 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: TSMP96000 Code Learning - odbiornik podczerwieni IR 20 - 60 kHz - STEMMA JST PH 2 mm - Adafruit 5970

Moduł TSMP96000 od Adafruit to odbiornik podczerwieni IR przeznaczony do odbioru sygnałów z pilotów o częstotliwościach od 20 kHz do 60 kHz. Dzięki temu jest uniwersalny i może odbierać sygnały z różnych pilotów IR, nawet jeśli nie znasz dokładnej częstotliwości sygnału. Moduł zasilany jest napięciem od 3 V do 5 V, a wyjściowy sygnał przesyłany jest do mikrokontrolera, który następnie dekoduje odebrany sygnał. Na płytce znajdują się diody LED - zielona sygnalizuje zasilanie, a czerwona informuje o odebraniu sygnału IR. Moduł jest łatwy w użyciu dzięki złączu STEMMA JST PH o rastrze 2 mm, co umożliwia podłączenie bez konieczności lutowania. Idealny do projektów związanych z odbiorem sygnałów IR, zwłaszcza w aplikacjach "Code Learning", gdzie urządzenie musi działać z różnymi pilotami.

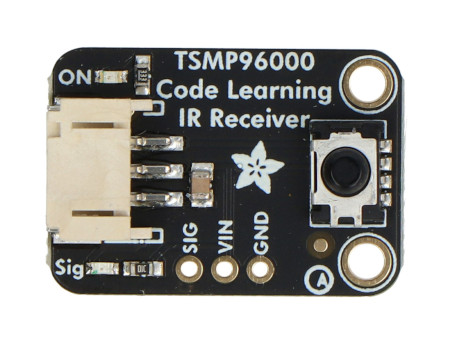

TSMP96000 Code Learning - odbiornik podczerwieni IR 20 - 60 kHz - STEMMA JST PH 2 mm - Adafruit 5970

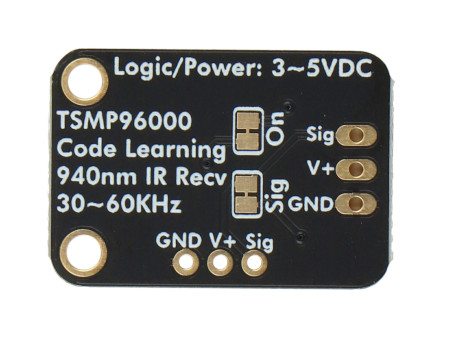

TSMP96000 Code Learning - odbiornik podczerwieni IR 20 - 60 kHz - STEMMA JST PH 2 mm - Adafruit 5970.

TSMP96000 Code Learning - odbiornik podczerwieni IR 20 - 60 kHz - STEMMA JST PH 2 mm - Adafruit 5970Odbiornik wykrywa sygnały podczerwieni w zakresie od 20 kHz do 60 kHz.

Główne cechy odbiornika

  • Kompatybilność z szerokim zakresem częstotliwości IR: odbiera sygnały podczerwieni w zakresie od 20 kHz do 60 kHz, umożliwiając współpracę z wieloma rodzajami pilotów
  • Zasilanie: moduł zasilany jest napięciem od 3 V do 5 V, kompatybilny z większością mikrokontrolerów
  • Prosta instalacja: brak potrzeby lutowania, wystarczy zastosować przewód STEMMA JST PH o rastrze 2 mm
  • Diody LED: zielona dioda informująca o poprawnym zasilaniu i czerwona sygnalizująca odbiór sygnału
  • Brak demodulacji sygnału: moduł nie zapewnia demodulowanego sygnału, wymaga kodu zaprojektowanego specjalnie do "Code Learning"

Podłączenie modułu i wyprowadzenia

Moduł wyposażony jest w złącze STEMMA JST PH o rastrze 2 mm, które umożliwia łatwe podłączenie. Posiada 3 piny:

  • GND - masa
  • V+ - zasilanie
  • SIG - sygnał

Dzięki temu rozwiązaniu, podłączenie modułu do mikrokontrolera staje się proste i wygodne, a całość nie wymaga lutowania.

TSMP96000 Code Learning - odbiornik podczerwieni IR 20 - 60 kHz - STEMMA JST PH 2 mm - Adafruit 5970

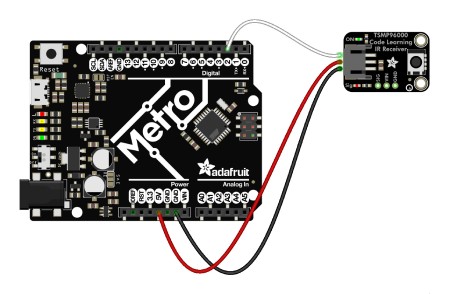

Schemat podłączenia modułu do minikomputera Metro.

TSMP96000 Code Learning - odbiornik podczerwieni IR 20 - 60 kHz - STEMMA JST PH 2 mm - Adafruit 5970

Dzięki otworom montażowym płytka jest łatwa do zamontowania w obudowach i urządzeniach.

Specyfikacja techniczna modułu

  • Zakres częstotliwości IR: od 20 kHz do 60 kHz
  • Napięcie zasilania: od 3 V do 5 V DC
  • Złącze: STEMMA JST PH o rastrze 2 mm (3-pinowe)
  • Diody LED:
    • Zielona dioda LED: wskazuje na poprawne zasilanie
    • Czerwona dioda LED: wskazuje odbiór sygnału IR
  • Wymiary: 25,4 x 17,7 x 7,1 mm
  • Masa: 2,1 g

Zawartość zestawu

  • 1x TSMP96000 Code Learning - odbiornik podczerwieni IR 20 - 60 kHz - STEMMA JST PH 2 mm - Adafruit 5970

Szerokość opakowania 7.5 cm
Wysokość opakowania 12 cm
Głębokość opakowania 1 cm
Masa opakowania 0.004 kg
