Opis produktu: Pilot IR NEC 38 kHz + odbiornik podczerwieni 1838T + moduł i przewody
Pilot nadający w paśmie podczerwieni wraz z kompatybilnym odbiornikiem. Pozwala stworzyć komunikację bezprzewodową z dowolnym mikrokontrolerem lub zestawem w tym Arduino lub Raspberry Pi. W serwisie GitHub dostępna jest biblioteka wraz z programem ułatwiającym korzystanie z zestawu.
Zestaw z pilotem IR i modułowym odbiornikiem podczerwieni
Zestaw pozwala zbudować własny system zdalnego sterowania za pomocą pilota IR. Arduino lub Raspberry Pi współpracują z odbiornikiem podczerwieni z użyciem gotowej biblioteki programistycznej, dostępnej w serwisie GitHub.
Częstotliwość nośna sygnału IR wynosi 38 kHz. Odbiornik pobiera podczas pracy prąd o natężeniu nie przekraczającym 1mA, a napięcie zasilania układu powinno mieścić się w zakresie od 3,0 V do 5,5 V – bez problemu może zatem współpracować zarówno z układami 5-woltowymi (Arduino i inne układy oparte na procesorach AVR), jak i 3-woltowymi (Raspberry Pi, płytki na bazie STM32 i in.).
Układ scalony odbiornika podczerwieni.

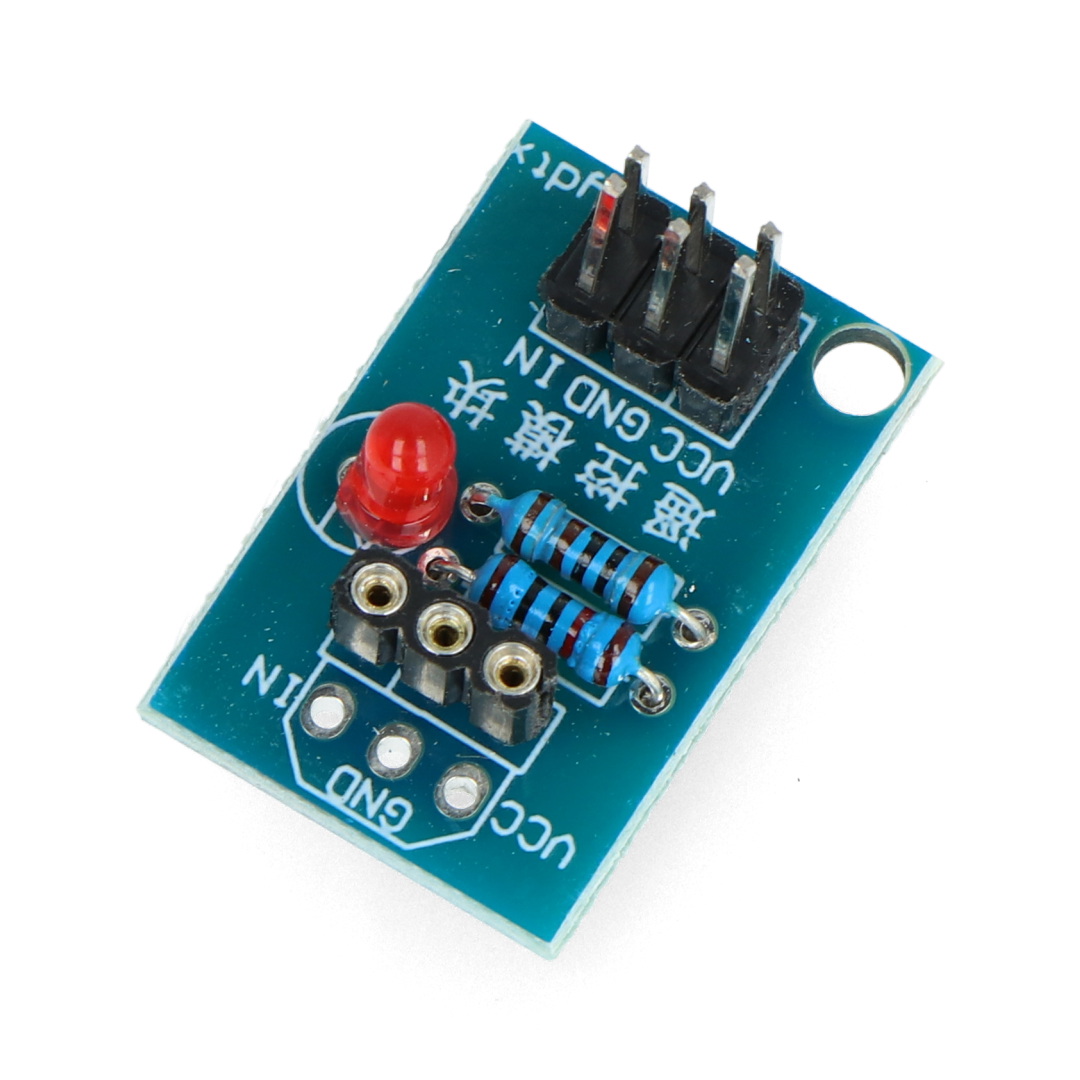

Wyprowadzenia pinów modułu
| Pin | Opis |
|---|---|
| VCC | Zasilanie modułu. |
| GND | Masa. |
| IN | Sygnał wyjściowy z odbiornika. |
Każde z wyprowadzeń występuje w module dwa razy.
Dodatkowe informacje
Pilot IR NEC 38kHz + odbiornik podczerwieni 1838T + moduł i przewody bazuje na popularnym protokole komunikacji NEC, w którym bity o wartości „0” są kodowane sekwencją impulsów 38 kHz o czasie trwania 562,5 µs, po której następuje 562,5 µs przerwy. Logiczna jedynka jest kodowana paczką o czasie trwania 562,5 µs, po której znajduje się przerwa w nadawaniu o czasie 1,6875 ms.
Scalony odbiornik podczerwieni dekoduje impulsy o częstotliwości nośnej, odrzucając zdecydowaną większość sygnałów innego rodzaju (w tym zakłócenia spowodowane światłem widzialnym lub działaniem niekompatybilnych pilotów IR). Wbudowana podstawka precyzyjna pozwala przeprowadzić niezbędne eksperymenty z użyciem modułu i wykorzystać ten sam odbiornik do wlutowania na stałe w gotowym urządzeniu.
Zestaw zwiera
- Nadajnik w postaci pilota
- Odbiornik podczerwieni 1838T
- Moduł do wpięcia odbiornika
- Przewody połączeniowe żeńsko-żeńskie
Zestaw nie zawiera baterii CR2025, można ją nabyć osobno.
Specyfikacja pilota IR
- Zasilanie odbiornika: 3,0 - 5,5 V
- Pobór prądu odbiornika: do 1 mA
- Częstotliwość pracy: 38 kHz
- Pilot zgodny ze standardem nadawania NEC
- Slot na baterię CR2025 (brak w zestawie, można ją nabyć osobno)
- Zasięg: do 5 m
| Biblioteka z serwisu GitHub nie działa poprawnie z nowymi wersjami środowiska Arduino. Należy ją wykorzystać w środowisku 1.0.x |
