Opis produktu: MyoWare 2.0 Wireless Shield - moduł rozszerzeń do czujnika MyoWare 2.0 Muscle Sensor - ESP32-WROOM - SparkFun DEV-23387
MyoWare 2.0 Wireless Shield to moduł rozszerzający funkcjonalność czujnika MyoWare 2.0 Muscle Sensor poprzez dodanie funkcji bezprzewodowej transmisji danych. Wyposażony w moduł ESP32-WROOM, pozwala na szybkie i stabilne przesyłanie informacji o aktywności mięśni w czasie rzeczywistym. Dzięki wbudowanemu akumulatorowi Li-Pol o pojemności 40 mAh oraz dedykowanemu układowi ładowania przez złącze USB typu C, sensor może działać niezależnie od zewnętrznego zasilania. Płytka posiada złącza snap i niskoprofilowe piny pogo, które umożliwiają łatwe i bezproblemowe łączenie z MyoWare 2.0 Muscle Sensor. Dzięki temu nie ma konieczności lutowania elementów. Dodatkowo, układ posiada liczne zabezpieczenia, takie jak diody ESD na liniach danych USB, bezpiecznik PTC dla VUSB oraz diody zabezpieczające na liniach VUSB i VBATT.
Producent przygotował szczegółowy przewodnik użytkownika dla ekosystemu MyoWare 2.0.

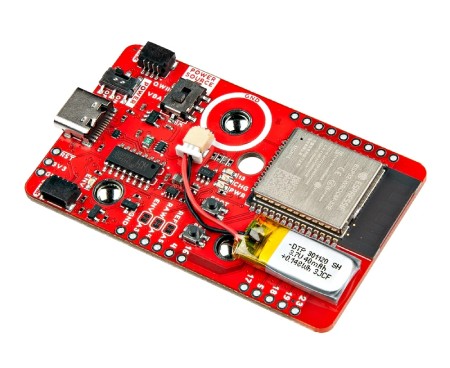

MyoWare 2.0 Wireless Shield - moduł rozszerzeń do czujnika MyoWare 2.0 Muscle Sensor - ESP32-WROOM - SparkFun DEV-23387.
Uwaga!
Produkty z serii MyoWare 2.0 nie są przeznaczone do diagnozowania chorób i innych stanów, leczenia, łagodzenia lub zapobiegania chorobom u ludzi lub zwierząt.
USB typu C i konwerter USB do serial CH340 umożliwiają programowanie za pomocą Arduino IDE.
Główne cechy modułu
- Bezprzewodowa transmisja danych: dzięki modułowi ESP32-WROOM, możliwe jest wysyłanie informacji o aktywności mięśni do innych urządzeń
- Wbudowany akumulator Li-Pol 40 mAh: umożliwia pracę bez konieczności zewnętrznego źródła zasilania
- Programowanie przez złącze USB typu C: dzięki układowi CH340 możliwa jest łatwa konfiguracja przez Arduino IDE

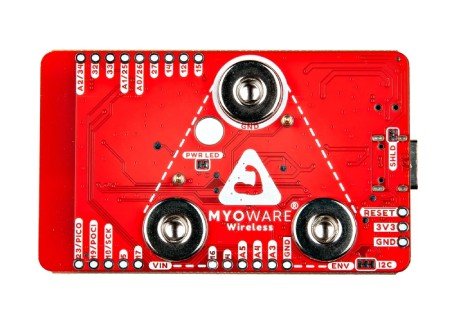

- Łatwe podłączenie: zastosowanie snapów i pinów pogo eliminuje konieczność lutowania
- Izolacja od sieci energetycznej: zwiększa bezpieczeństwo użytkownika i redukuje zakłócenia w pomiarach
- Regulacja napięcia: napięcie pracy modułu to 3,3 V, co zapewnia kompatybilność z większością układów logicznych
- Obsługa Qwiic: dwa złącza Qwiic umożliwiają łatwe podłączenie dodatkowych modułów z wykorzystaniem interfejsu I2C
- Dodatkowe wyprowadzenia PTH: umożliwiają zaawansowaną rozbudowę i dostosowanie modułu do konkretnych projektów
Kompatybilność, podłączenie i programowanie
MyoWare 2.0 Wireless Shield jest kompatybilny z ekosystemem MyoWare 2.0, co pozwala na łatwe rozszerzenie funkcjonalności czujnika mięśni. Może być programowany za pomocą Arduino IDE, wykorzystując konwerter CH340 do połączenia przez USB typu C. Po wgraniu odpowiedniego kodu, dane mogą być przesyłane bezprzewodowo do urządzeń obsługujących ESP32. Podłączenie płytki jest intuicyjne - wystarczy nałożyć ją na czujnik MyoWare 2.0 Muscle Sensor, wybrać źródło zasilania i włączyć moduł. Dzięki dodatkowym zworkom konfiguracyjnym masz kontrolę nad funkcjami, takimi jak rezystory podciągające dla magistrali I2C czy wybór napięcia odniesienia.

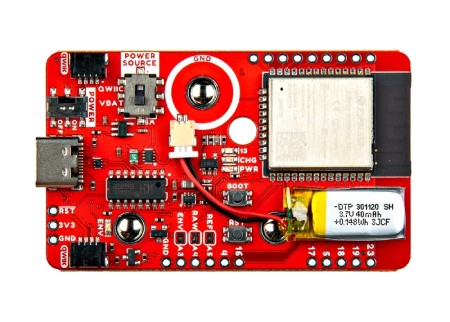

MyoWare 2.0 Wireless Shield służy do odczytywania danych z czujnika MyoWare 2.0.

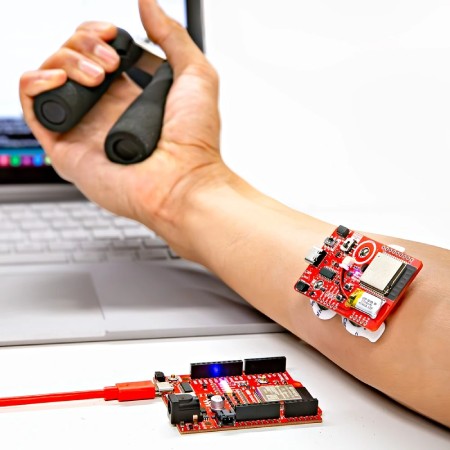

Moduł bezprzewodowo przesyła dane dzięki ESP32-WROOM.
Ekosystem MyoWare 2.0
MyoWare 2.0 to ekosystem składający się z nakładek, które można w prosty sposób łączyć z czujnikami mięśni, a także z Arduino, i tym samym stworzyć uniwersalny czujnik elektromiografii (EMG). Innowacyjny system złącz zatrzaskowych umożliwia łatwe łączenie modułów, a analogowe złącze TRS Jack 3,5 mm służy do połączenia z mikrokontrolerem, za pomocą którego dokonywany jest pomiar surowej, filtrowanej i rektyfikowanej aktywności elektrycznej docelowego mięśnia.
Specyfikacja techniczna MyoWare 2.0 Wireless Shield
- Moduł komunikacyjny: ESP32-WROOM
- Napięcie wejściowe: 5 V przez złącze USB typu C
- Napięcie wyjściowe (VIN): 3,3 V przez regulator napięcia (RT9080) oraz złącze Qwiic
- Zasilanie: wbudowany akumulator Li-Pol 3,7 V o pojemności 40 mAh
- Układ ładowania: MCP73831
- Ładowanie akumulatora: przez USB typu C
- Port USB: USB typu C z układem CH340
- Wyprowadzenia GPIO: standardowe złącza PTH 0,1''
- Interfejsy komunikacyjne: I2C (z obsługą Qwiic)
- Elementy zabezpieczające: diody ESD, bezpiecznik PTC, diody idealne
- Dodatkowe funkcje: przyciski Reset i Boot diody statusowe (PWR, CHG, ENV, LED 13)
- Wymiary: 63,5 x 38 mm
- Masa: 16,7 g

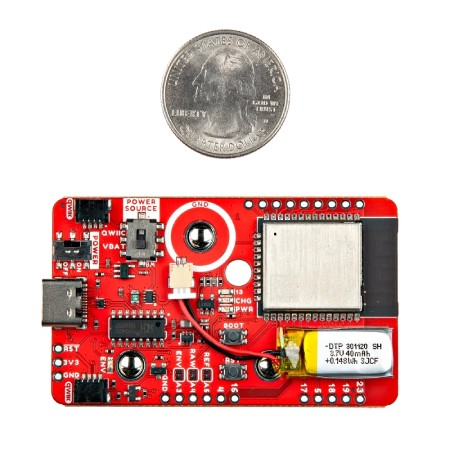

Płytka oferuje kompaktowe wymiary 63,5 x 38 mm.
