Indeks: SEG-28591
EAN: 4250236816821

Czujnik pulsu IR - analogowy sensor tętna do Arduino i Raspberry Pi - Joy-IT SEN-KY039

KY-039 to kompaktowy moduł do wykrywania pulsu metodą odbicia podczerwieni. Czujnik wykorzystuje diodę IR oraz fototranzystor do analizy zmian przepływu krwi w palcu użytkownika. Dzięki analogowemu wyjściu sygnałowemu oraz kompatybilności z platformami Arduino, Raspberry Pi i ESP32 moduł doskonale sprawdza się w projektach edukacyjnych, systemach biometrycznych, urządzeniach wearable oraz konstrukcjach DIY związanych z monitorowaniem parametrów organizmu.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: Czujnik pulsu IR - analogowy sensor tętna do Arduino i Raspberry Pi - Joy-IT SEN-KY039

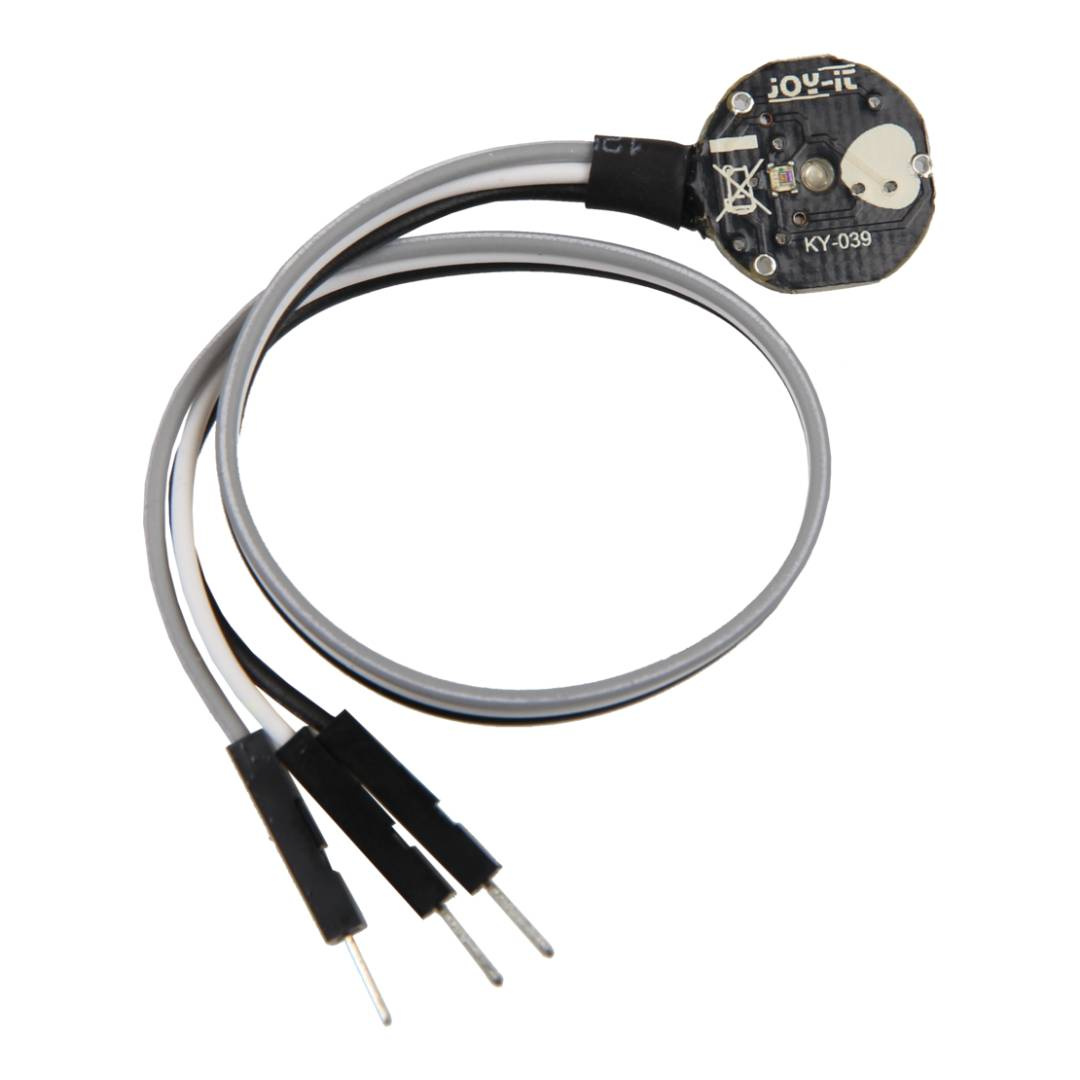

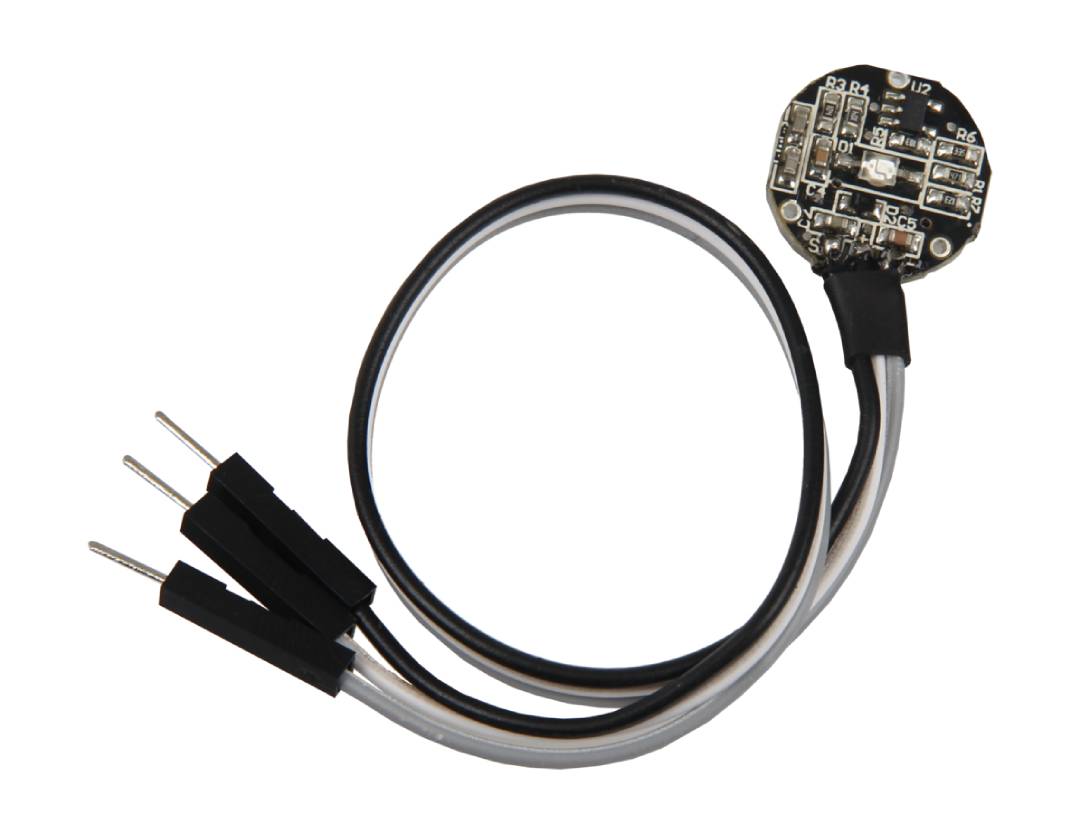

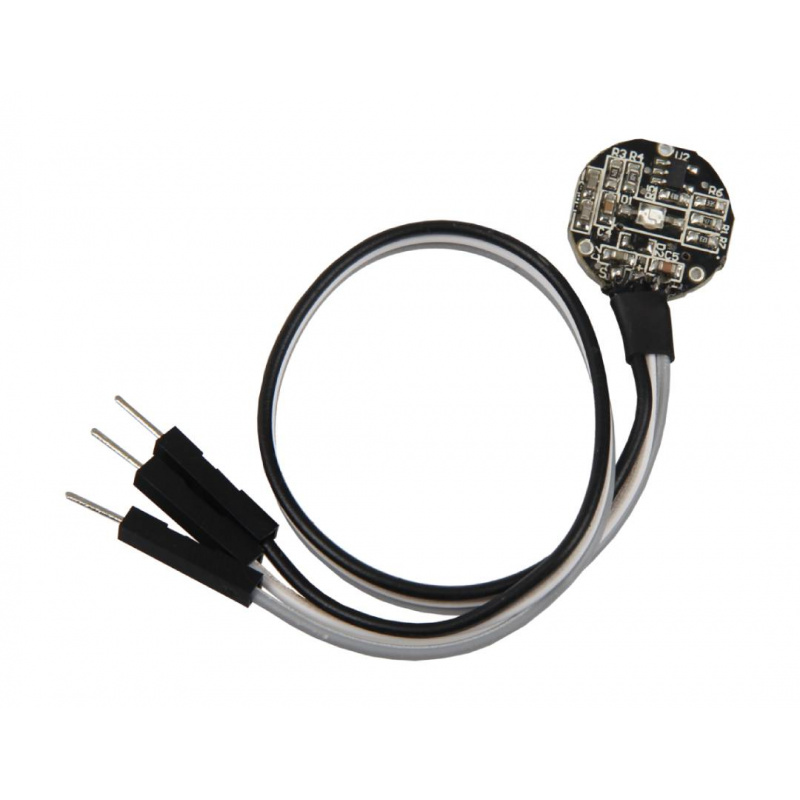

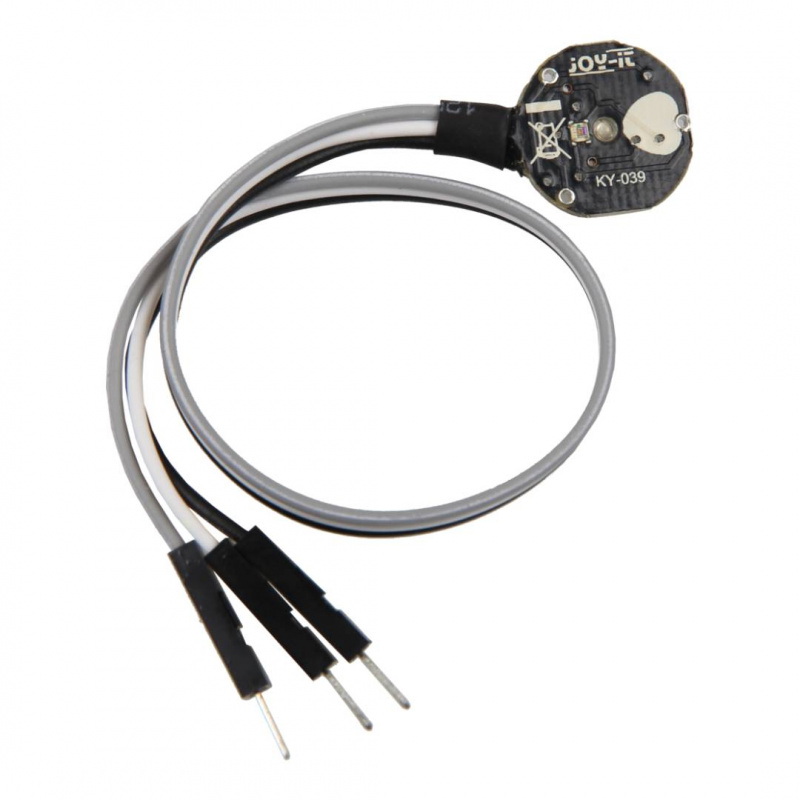

KY-039 to prosty w integracji czujnik tętna oparty o technologię podczerwieni. Po umieszczeniu palca pomiędzy diodą nadawczą IR a fototranzystorem moduł rejestruje zmiany odbitego światła wywołane przepływem krwi. Odpowiednia analiza sygnału analogowego pozwala określić puls użytkownika. Moduł pracuje z napięciem od 3,3 V do 5 V, dzięki czemu może współpracować z popularnymi platformami programistycznymi i mikrokontrolerami. Niewielkie wymiary oraz gotowa do użycia konstrukcja sprawiają, że czujnik doskonale nadaje się do projektów mobilnych, edukacyjnych oraz prototypów urządzeń biomedycznych. Sensor może być wykorzystywany zarówno przez hobbystów, jak i bardziej zaawansowanych użytkowników tworzących własne systemy pomiarowe.

Czujnik pulsu IR - analogowy sensor tętna do Arduino i Raspberry Pi - Joy-IT SEN-KY039

Czujnik pulsu IR - analogowy sensor tętna do Arduino i Raspberry Pi - Joy-IT SEN-KY039.

Czujnik pulsu IR - analogowy sensor tętna do Arduino i Raspberry Pi - Joy-IT SEN-KY039

Moduł pracuje z napięciem od 3,3 V do 5 V, dzięki czemu może współpracować z popularnymi płytkami, jak Arduino, Raspberry Pi czy ESP32.

Główne cechy czujnika

  • Detekcja pulsu w technologii IR: pomiar tętna realizowany poprzez analizę odbitego światła podczerwonego
  • Analogowe wyjście sygnałowe: możliwość własnej analizy i przetwarzania danych pomiarowych
  • Kompatybilność z Arduino, Raspberry Pi i ESP32: łatwa integracja z popularnymi platformami developerskimi
  • Zasilanie od 3,3 V do 5 V: współpraca z większością systemów mikroprocesorowych
  • Kompaktowa konstrukcja: niewielkie wymiary pozwalają na montaż w urządzeniach przenośnych
  • Gotowy do użycia moduł: brak konieczności dodatkowego montażu elementów elektronicznych
  • Niskie wymagania sprzętowe: prosty sposób podłączenia oraz szybkie uruchomienie

Wyprowadzenia i sposób podłączenia czujnika KY-039

Moduł KY-039 wyposażono w trzy podstawowe wyprowadzenia umożliwiające szybkie podłączenie do mikrokontrolera lub komputera jednopłytkowego. Pin VCC odpowiada za zasilanie modułu napięciem od 3,3 V do 5 V, GND stanowi masę układu, natomiast wyjście A0 przekazuje analogowy sygnał pomiarowy generowany przez fototranzystor. W przypadku platform Arduino czujnik można podłączyć bezpośrednio do wejścia analogowego mikrokontrolera. Raspberry Pi nie posiada natywnych wejść analogowych, dlatego wymagane jest zastosowanie dodatkowego przetwornika analogowo-cyfrowego ADC, np. ADS1115. Dzięki prostemu interfejsowi moduł może zostać szybko wdrożony nawet przez początkujących użytkowników.

Czujnik pulsu IR - analogowy sensor tętna do Arduino i Raspberry Pi - Joy-IT SEN-KY039

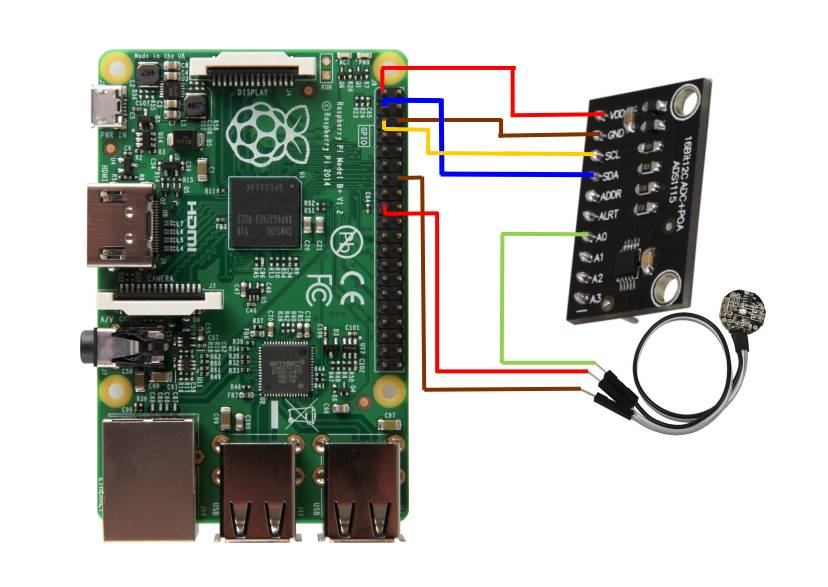

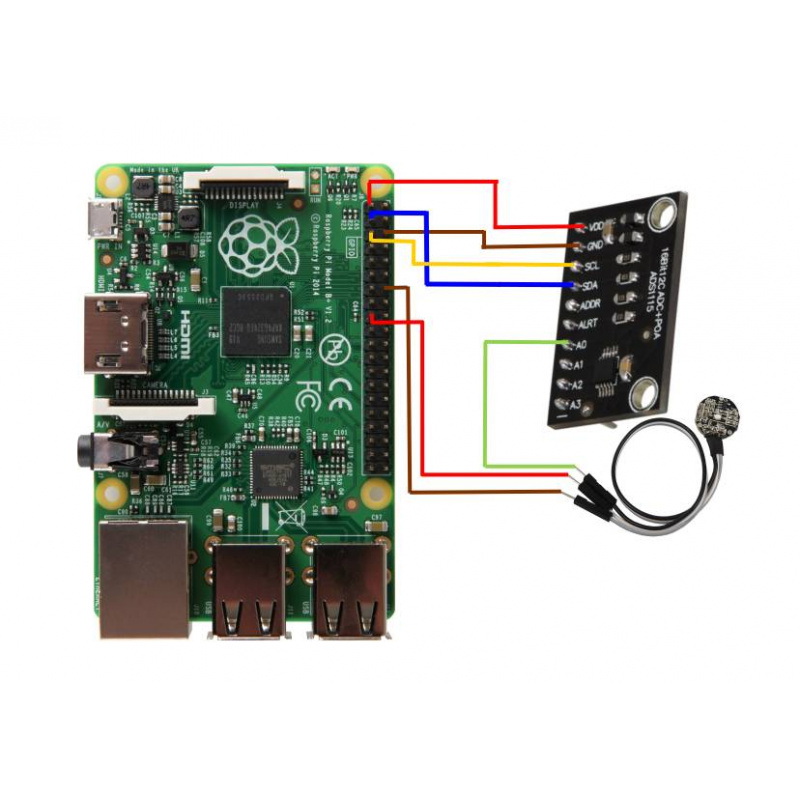

Podłączenie do Raspberry Pi wymaga zastosowania przetwornika analogowo-cyfrowego.

Czujnik pulsu IR - analogowy sensor tętna do Arduino i Raspberry Pi - Joy-IT SEN-KY039

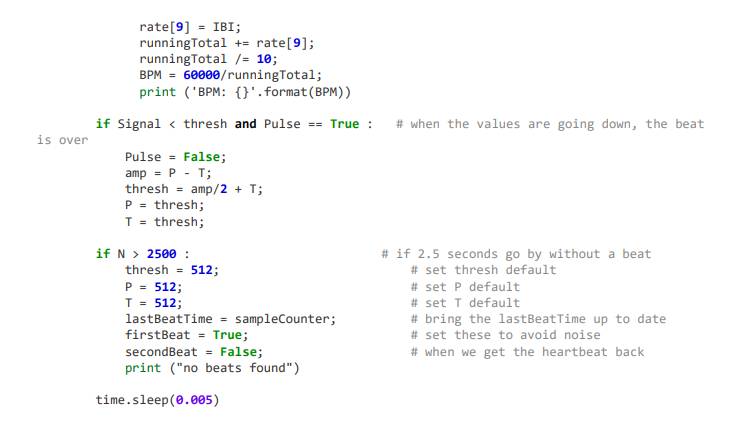

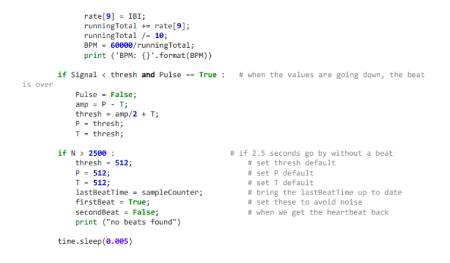

Przykładowy kod.

Kompatybilność i programowanie modułu pulsu

KY-039 współpracuje z wieloma popularnymi środowiskami programistycznymi oraz platformami embedded. Czujnik można obsługiwać za pomocą Arduino IDE, MicroPython, CircuitPython oraz klasycznych bibliotek języka Python wykorzystywanych na Raspberry Pi. Producent udostępnia przykładowe programy pozwalające na odczyt sygnału oraz obliczanie wartości BPM na podstawie zmian amplitudy sygnału analogowego. Dzięki analogowemu wyjściu możesz samodzielnie implementować algorytmy filtracji sygnału, wykrywania szczytów oraz analizy pulsu. Czujnik świetnie nadaje się do nauki podstaw biomedycznych systemów pomiarowych, tworzenia własnych urządzeń wearable, projektów IoT oraz eksperymentów związanych z analizą sygnałów biologicznych.

Specyfikacja techniczna pulsometru

  • Typ czujnika: analogowy czujnik pulsu IR
  • Metoda pomiaru: odbicie promieniowania podczerwonego
  • Napięcie pracy: od 3,3 V do 5 V
  • Interfejs: analogowy
  • Kompatybilność: Arduino, Raspberry Pi, ESP32 i inne mikrokontrolery
  • Zastosowanie: pomiar pulsu i analiza sygnału biologicznego
  • Wymiary: 16 x 78 x 3 mm
  • Masa: 4 g

Zawartość zestawu

  • 1x Czujnik pulsu KY-039
Czujnik pulsu IR - analogowy sensor tętna do Arduino i Raspberry Pi - Joy-IT SEN-KY039

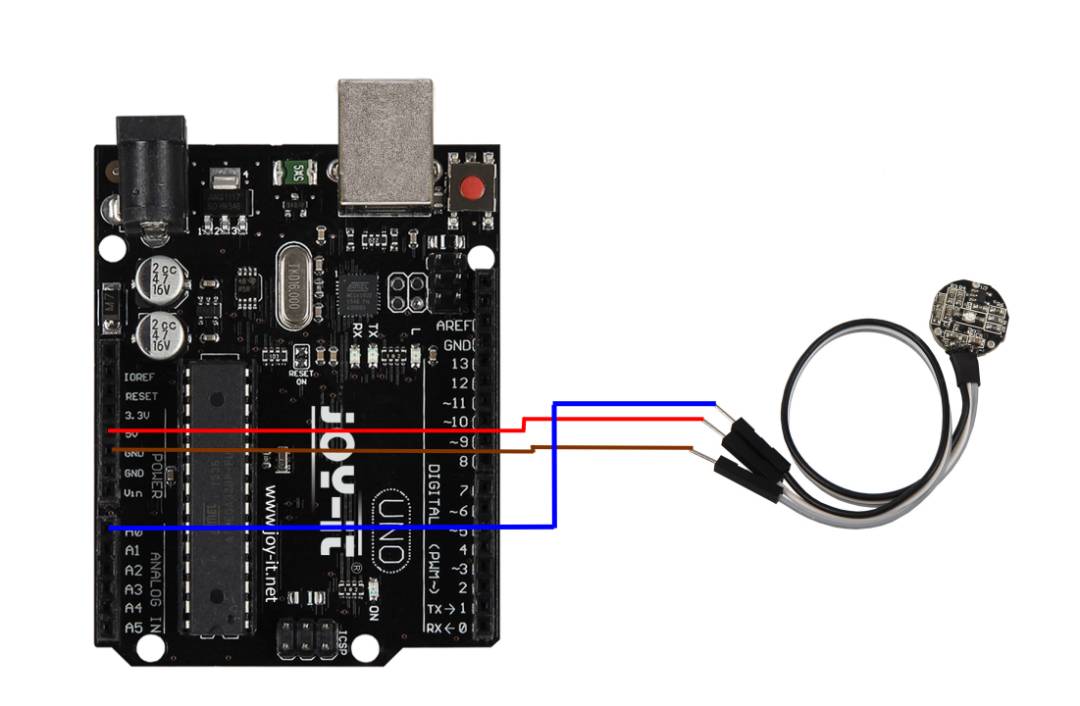

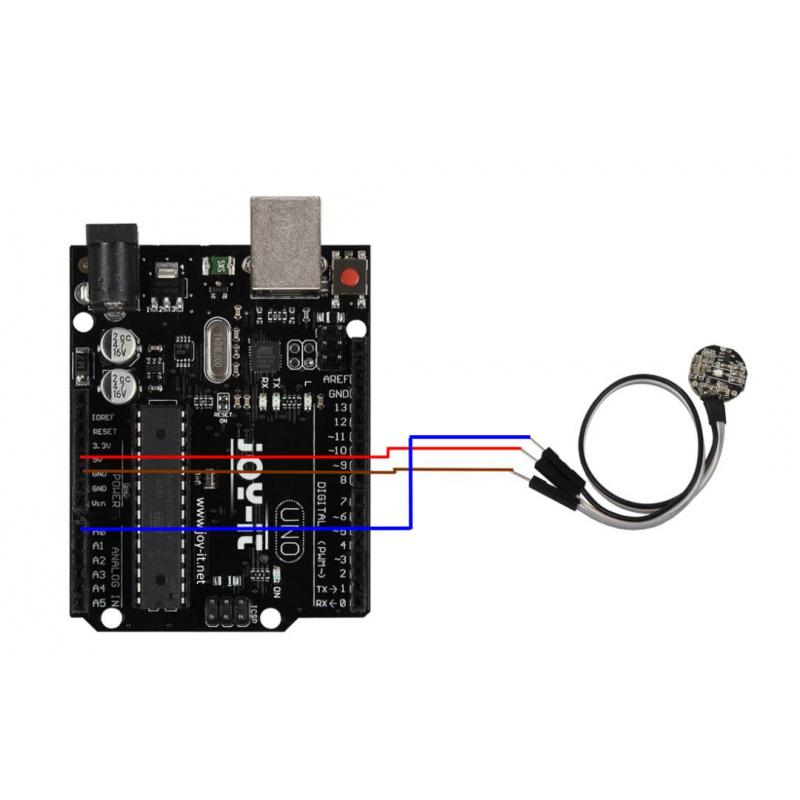

Podłączenie czujnika do Arduino.

Nazwa Wartość
Szerokość 12 cm
Wysokość 5,8 cm
Głębokość 0,5 cm
Waga 0,003 kg
