DFRobot Gravity - analogowy czujnik EMG, elektromiograf - OYMotion

Indeks: DFR-10833 EAN: 6959420912780

Czujnik EMG został stworzony dzięki współpracy DFRobot i OYMotion. EMG - elektromiograf, czujnik czynności elektrycznej mięśni i nerwów obwodowych człowieka. Ten czujnik to połączenie obwodu filtrującego i wzmacniającego. Wzmacnia minimalną wartość sEMG w zakresie ± 1,5 V 1000 razy i zmniejsza szumy przez wejście różnicowe i analogowy obwód filtrujący. Działa z Arduino, zasilany od 3,3 V do 5,5 V.

DFRobot Gravity - analogowy czujnik EMG, elektromiograf - OYMotion
243,00 zł
197,56 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: DFRobot Gravity - analogowy czujnik EMG, elektromiograf - OYMotion

Czujnik EMG został stworzony dzięki współpracy DFRobot i OYMotion. EMG - elektromiograf, czujnik czynności elektrycznej mięśni i nerwów obwodowych człowieka. Ten czujnik to połączenie obwodu filtrującego i wzmacniającego. Wzmacnia minimalną wartość sEMG w zakresie ± 1,5 V 1000 razy i zmniejsza szumy przez wejście różnicowe i analogowy obwód filtrujący. Sygnał wyjściowy jest analogowy, który pobiera 1,5 V jako napięcie referencyjne. Napięcie wyjściowe wynosi od 0 V do 3 V. Siła sygnału zależy od poziomu aktywności mięśni. Kształt fali sygnału wyjściowego wskazuje aktywność mięśni, analizuje i bada sEMG. Kompatybilny z Arduino, napięcie zasilania wynosi od 3,3 V do 5,5 V.

DFRobot Gravity - analogowy czujnik EMG, elektromiograf - OYMotion

Schemat odłączenia czujnika EMG z Arduino

Czujnik jest łatwy w użyciu, suche elektrody zostały zamontowane na module, dobra jakość sygnału jest zapewniona bez konieczności użycia żelu przewodzącego.  Pomiary z czujnikiem EMG są nieinwazyjne, wygodne i można je stosować w interakcjach człowiek-komputer.

Uwaga!

  • napięcie zasilania wynosi od 3,3 V do 5,5 V
  • prąd zasilania nie powinien być mniejszy niż 20 mA
  • prąd tętnień i zakłócający powinien być jak najniższy
  • umieszczenie metalowej, suchej elektrody powinno być zgodne z kierunkiem mięśni
  • produkt nie jest urządzeniem medycznym, nie może diagnozować i leczyć chorób

Główne cechy

  • Metalowe, suche elektrody: długa żywotność, łatwe w użyciu
  • Wejście różnicowe
  • Niski pobór mocy
  • Pojedyncze zasilanie

Specyfikacja

  • Napięcie zasilania: od 3,3 V do 5,5 V
  • Napięcie pracy: 3 V
  • Napięcie wyjściowe: od 0 V do 3 V
  • Zakres wykrycia: +/- 1,5 mV
  • Złącze elektrody: PJ-342
  • Złącze modułu: PH2.0 3-pin
  • Temperatura pracy: od 0 ℃ do 50
  • Złącze elektrody: PJ-342
  • Długość przewodu: 50 cm
  • Wymiary płytek: 22 x 35 mm
  • Waga: 36 g

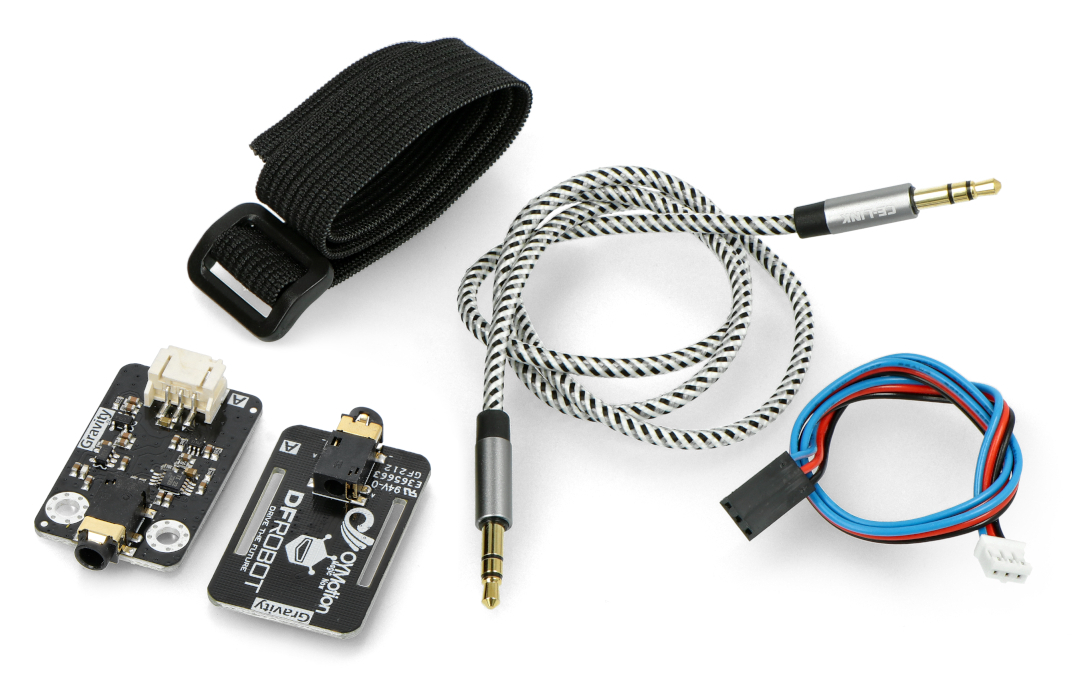

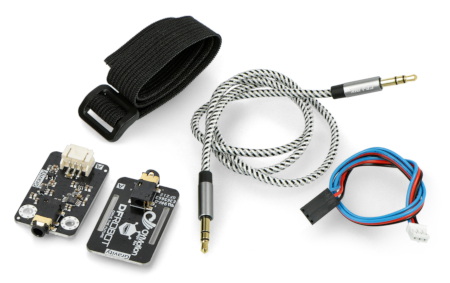

Zestaw zawiera

  • 1x płytka z elektrodą EMG
  • 1x opaska na nadgarstek
  • 1x przewód elektrody
  • 1x płytka transmitująca sygnał EMG
  • 1x przewód analogowy Gravity 3-pin

Co to jest elektromiografia?

Elektromiografia jest jedną z metod diagnostyki stanu mięśni ciała człowieka. Metoda ta, polegają na badaniu impulsów elektrycznych pochodzących z unerwienia mięśni. Na podstawie zarejestrowanych impulsów, możemy ocenić stan zdrowia mięśni poprzez wykrywanie obecności potencjalnych oznak świadczących o dysfunkcji pomiędzy układem mięśniowym a układem nerwowym. Odczyt jest dokonywany na podstawie elektromiogramu - przebiegu czasowego zarejestrowanego podczas badania aktywności bioelektrycznej mięśni.

Jak podłączyć czujnik EMG do Arduino?

Profesjonalna aparatura do diagnostyki elektromedycznej zwykle jest bardzo droga i wymaga odpowiednich certyfikatów i licencji przed dopuszczeniem do użytkowania. Na szczęście, do celów edukacyjnych i hobbystycznych nie musimy takiej aparatury kupować - wystarczy nabyć czujnik EMG od DFRobot! Ten czujnik jest całkowicie kompatybilny z modułami Arduino. W celu podłączenia czujnika do Arduino należy skorzystać z 3-pinowego złącza JST 2.0 i kompatybilnego z tym złączem wtyku z trzema przewodami, który jest dołączony do zestawu. Przewód w czerwonej izolacji podłączamy do pinu “5 V” w Arduino; przewód w czarnej izolacji do pinu “GND” w Arduino, zaś przewód w niebieskiej izolacji podłączamy do dowolnego wejścia analogowego w Arduino (“A0” - “A5”). Właśnie zbudowaliśmy prosty elektromiograf! Producent dostarcza bibliotekę wraz z przykładowym kodem programu obsługującego czujnik EMG.

Szerokość opakowania 9 cm
Wysokość opakowania 3 cm
Głębokość opakowania 10.5 cm
Masa opakowania 0.04 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie o produkcie

DFRobot Gravity - analogowy czujnik EMG, elektromiograf - OYMotion

5/5

Średnia Ocena

4

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.

Opinie:

Vittorio 22.09.2023 Potwierdzony zakup Opinia tłumaczona
Daje bardzo spójny sygnał. Testowałem za pomocą FFT i niezawodność jest bardzo wysoka, wystarczy umieścić elektrody w tym samym obszarze (z rozsądnym marginesem tolerancji) i działają, dając ten sam zakres sygnału. Bardzo dobrze rozróżniam zgięcie i wyprost mięśni nadgarstka.
Filip 03.08.2023 Potwierdzony zakup Opinia tłumaczona
✓ po prostu działa
Marta D. 15.06.2022 Potwierdzony zakup
Działa
Wojciech W. 26.03.2022 Potwierdzony zakup
Dobra firma, dobry produkt
