Opis produktu: Gravity - czujnik tętna i pulsoksymetr MAX30102 - DFRobot SEN0518
Moduł czujnika tętna i pulsoksymetr oparty jest o układ MAX30102. Zasilany jest napięciem 3,3 V / 5 V. MAX30102 wykorzystuje do pomiaru dane PPG (PhotoPlethysmoGraphy), które po przetworzeniu przez MCU są przekształcane na wartości tętna i oksymetrii, a następnie przesyłane za pośrednictwem magistrali I2C lub UART. Czujnik jest łatwy w użyciu, a dane odczytywane są przez mikrokontroler Arduino lub minikomputer Raspberry Pi.
Co to jest Pulsoksymetr?
Pulsoksymetr to urządzenie elektroniczne, które jest przeznaczone do wykonywania nieinwazyjnego pomiaru saturacji krwi, czyli wysycenia jej tlenem. Mierzy ono stopień pochłaniania przez czerwone krwinki promieniowania o różnych długościach fal:
- czerwonego – 660 nanometrów
- podczerwonego – 940 nanometrów
Gravity - czujnik tętna i pulsoksymetr MAX30102 - DFRobot SEN0518.
Informacja dla użytkownika:
- Zmiana nacisku palca na czujnik może mieć wpływ na dokładność odczytu danych wyjściowych.
- Czujnik należy zamocować na palcu.
- Produkt nie jest profesjonalnym przyrządem medycznym i nie powinien być używany jako akcesorium pomocnicze w diagnostyce i leczeniu.
Moduł należy zamocować za pomocą paska do palca.
Cechy czujnika tętna i pulsoksymetru MAX30102
- Mikrokontroler ze zintegrowanym algorytmem
- Dane mogą być odczytywane bezpośrednio przez minikomputer / mikrokontroler
Sposoby wykorzystania czujnika MAX30102
- Domowy pulsoksymetr
- Projekty pomiaru tętna i tlenu we krwi
- Projekty długoterminowego monitorowania wyników pomiaru tętna i tlenu we krwi
Połączenie I2C / UART
Na schemacie obok pokazane jest podłączenie modułu do minikontrolera przez magistralę I2C. Wyprowadzenia złącza modułu:
- D/T - linia danych I2C
- C/T - linia zegara I2C
- GND - masa układu
- VCC - zasilanie

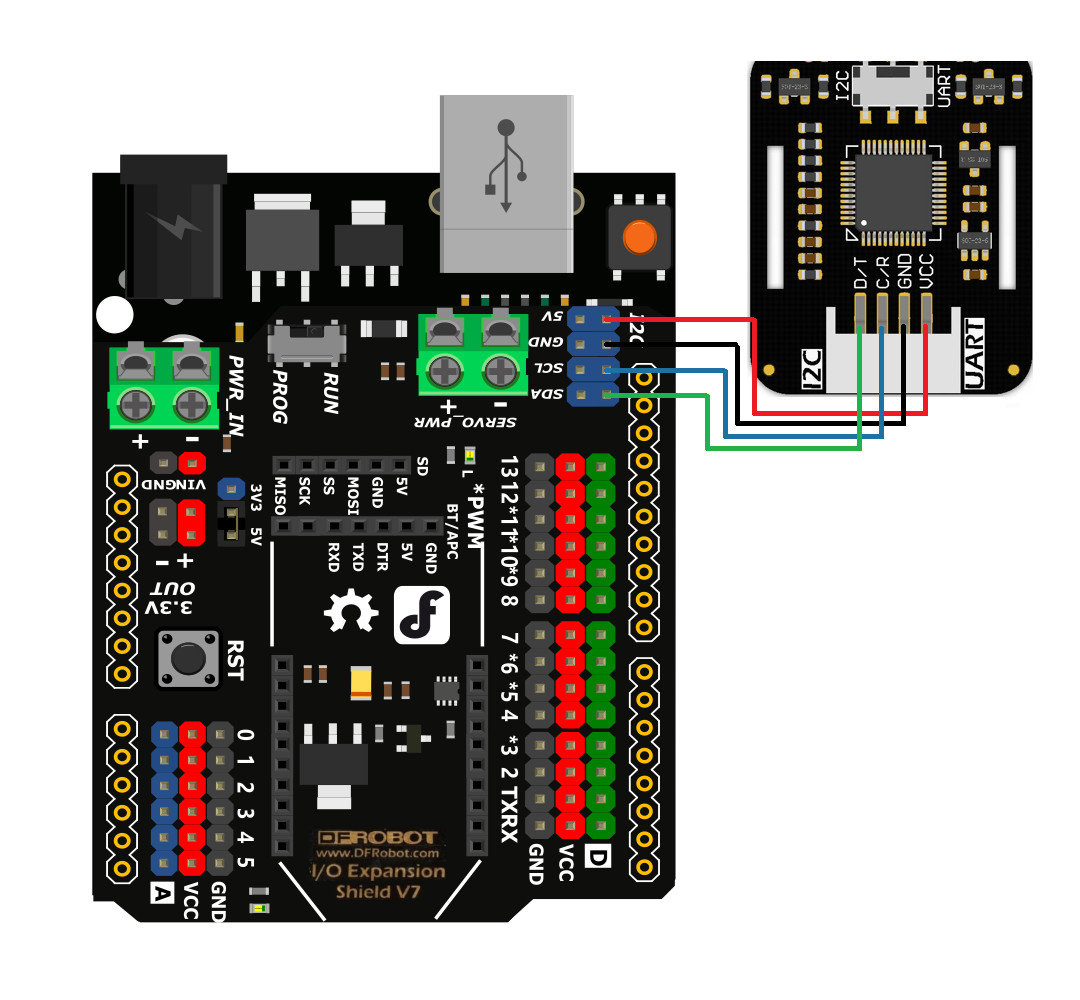

Czujnik tętna i pulsoksymetr MAX30102 - połączenie z DFRduino Uno R3.

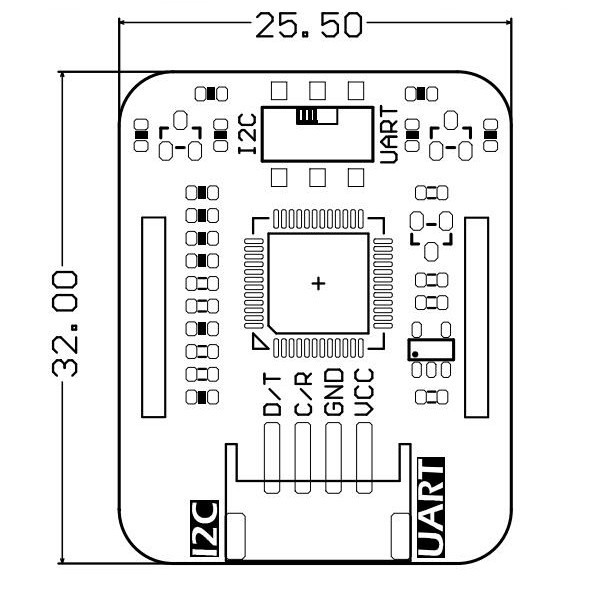

Wymiary modułu MAX30102.
Specyfikacja czujnika tętna i pulsoksymetru MAX30102
- Czujnik kompatybilny z Raspberry Pi 4, DFRduino UNO R3, Arduino Uno Rev 3
- Napięcie zasilania: 3,3 V / 5 V
- Natężenie prądu: < 15 mA
- Komunikacja: I2C / UART
- Adres I2C: 0x57
- Szybkość transmisji portu szeregowego: 9600 bps
- Zakres temperatury roboczej: od -40°C do 85°C
- Wymiary modułu: 25,5 x 32 mm

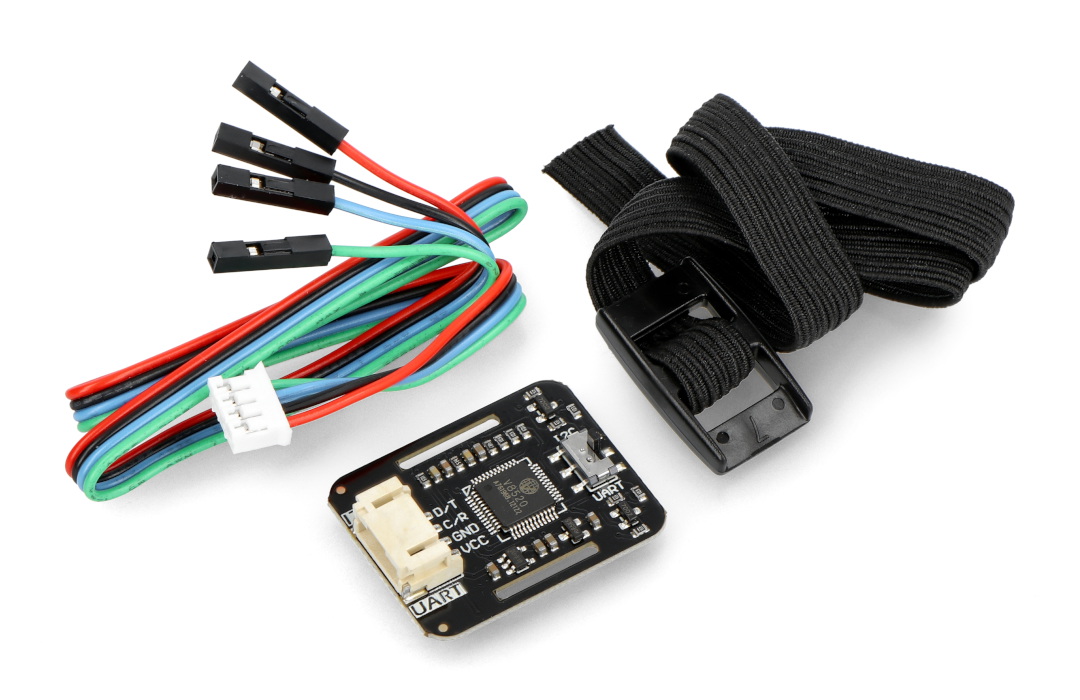

Zawartość zestawu
- 1 x Gravity - czujnik tętna i pulsoksymetr MAX30102 V1.0.0
- 1 x Przewód Gravity - 4 pin
- 1 x opaska na rękę / palec
