LUC konwerter USB - magistrala LIN z przewodem USB

Indeks: UCC-20143
Oparta na układzie STM32F0 płytka umożliwiająca podłączenie urządzeń korzystających z magistrali LIN 2.1 do komputera za pomocą przewodu USB. Komunikuje się za pomocą przewodu USB o długości ok. 1 m. Układ pracuje z napięciem 5 V. W systemie Windows oraz Linux moduł widoczny jest jako wirtualny port COM.
LUC konwerter USB - magistrala LIN z przewodem USB
86,00 zł
69,92 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: OEM

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: LUC konwerter USB - magistrala LIN z przewodem USB

Oparta na układzie STM32F04264 płytka umożliwiająca podłączenie urządzeń korzystających z magistrali LIN 2.1 do komputera za pomocą przewodu USB. Komunikuje się za pomocą przewodu USB o długości ok. 1 m. Układ pracuje z napięciem 5 V. W systemie Windows oraz Linux moduł widoczny jest jako wirtualny port COM.

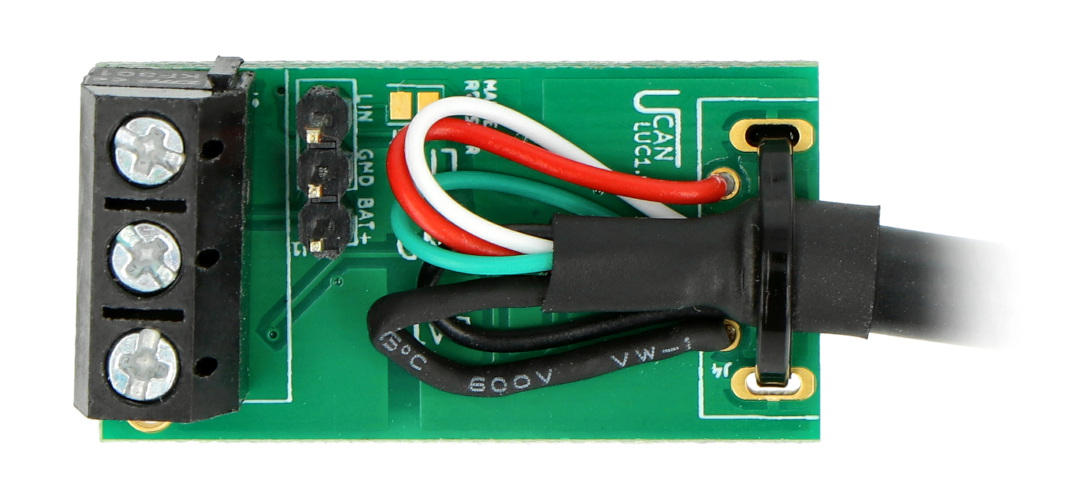

Wyprowadzenia modułuWyprowadzenia modułu konwertera LIN - USB.

Wyprowadzenia konwertera

Moduł wyposażony został w złącze śrubowe do stabilnego połączenia przewodów zasilania oraz sygnału interfejsu LIN. Sam konwerter zasilany jest napięciem 5 V z portu USB, jednak interfejs LIN wymaga napięcie od 4,5 V do 28 V. Układ posiada optoizolacje dla LIN. Wyprowadzenia modułu to:

  • BAT+: napięcie zasilania
  • GND: masa układu
  • LIN: sygnał LIN (transceiver)

Specyfikacja konwertera USB

  • Wsparcie dla LIN w wersji 2.1
  • Tryb monitora: do odbioru wszystkich ramek i wysyłania pojedynczych
  • Tryb master: z maksymalnie 15 miejscami dla ramek
  • Prędkość transmisji: 19200 b/s
  • Izolacja optyczna dla LIN
  • Do sieci LIN wymagane zewnętrzne napięcie od 4,5 V do 28 V
  • Rezystory terminujące kontrolowane przez oprogramowanie
  • Kompatybilny z SLCAN, działa z Linuxem oraz niektórymi programami CAN
  • Złącze USB
  • Złącze śrubowe
  • Długość przewodu: ok. 1 m
  • Wymiary modułu: 34 x 18 mm

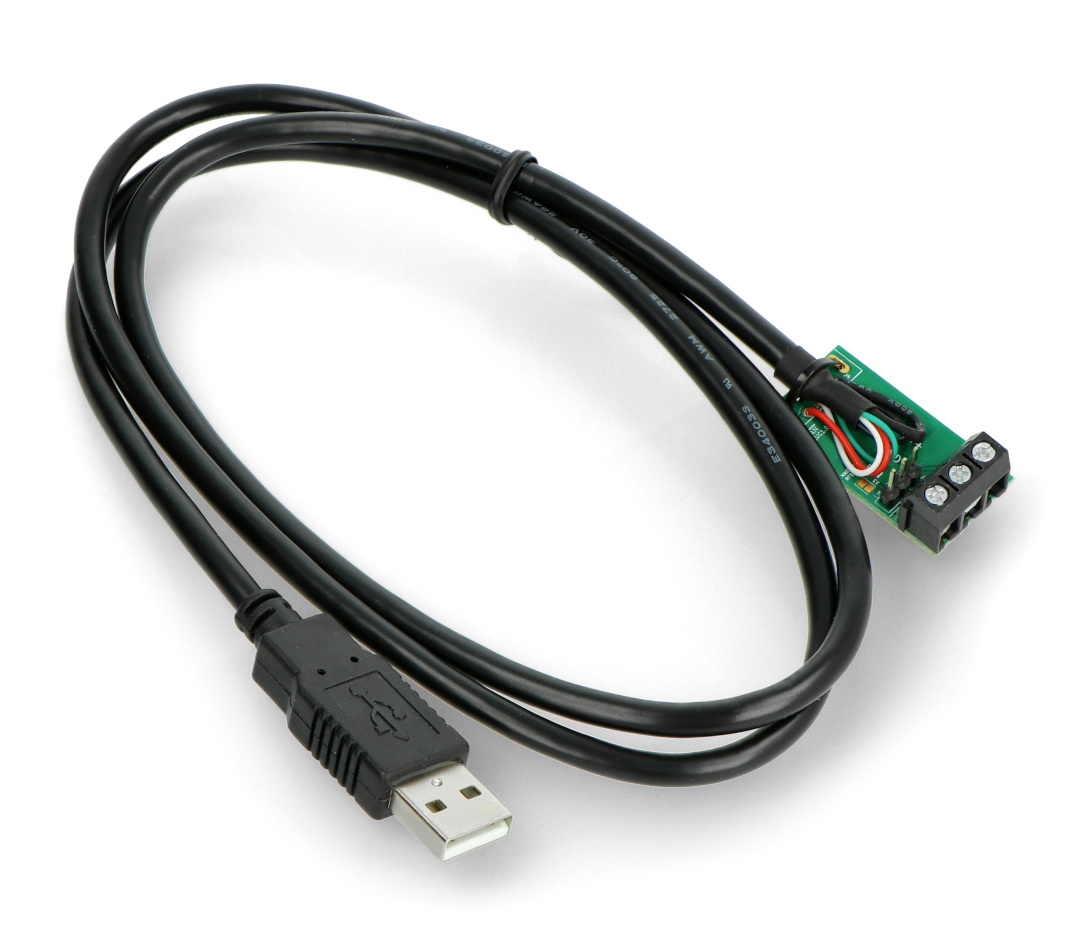

Konwerter LIN-USB z przewodemKonwerter z przewodem USB.
Konwerter - Układ STM32F04264
Konwerter - Gniazdo ARK
Konwerter - Interfejs LIN
Szerokość opakowania 7 cm
Wysokość opakowania 17.5 cm
Głębokość opakowania 1.2 cm
Masa opakowania 0.048 kg
