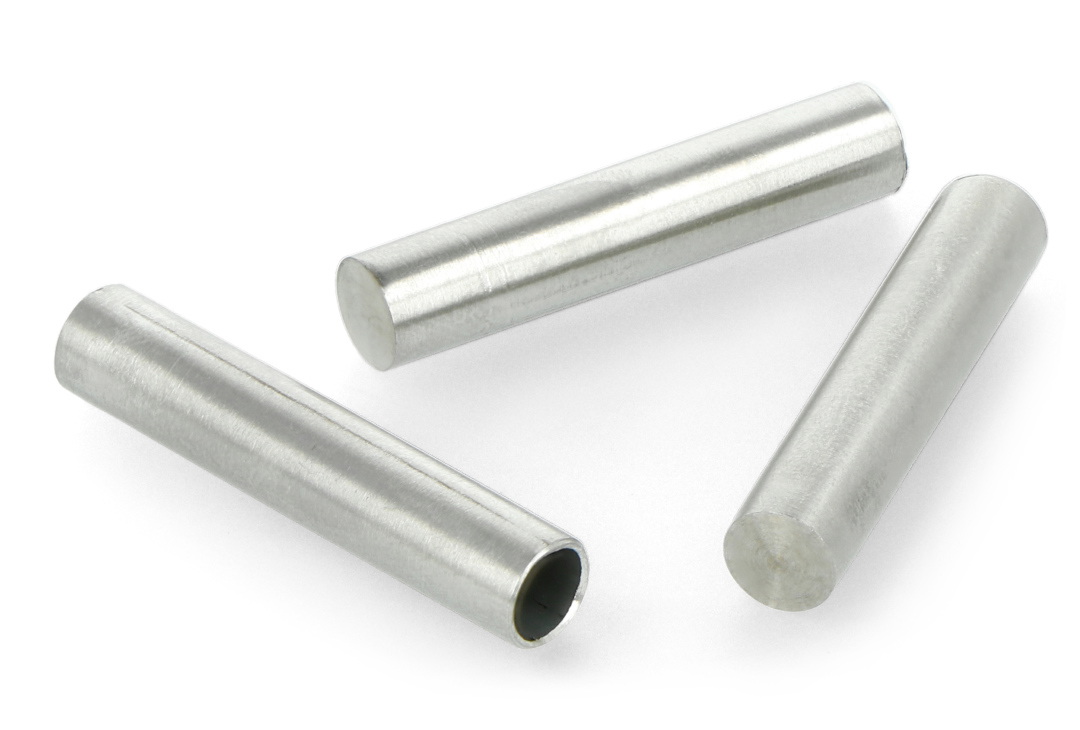

Opis produktu: Osłona do czujnika temperatury DS18B20 / LM35 - 6 x 30 mm
Osłona przeznaczona do czujnika temperatury DS18B20, LM35 oraz innych w obudowie TO92. Średnica wewnętrzna ma 5 mm, grubość ścianki to 0,5 mm. Osłona jest wykonana ze stali nierdzewnej. Wymiary zewnętrzne osłony wynoszą 6 x 30 mm.
Osłona do czujnika temperatury DS18B20 / LM35 - 6 x 30 mm.
| Elementy sprzedawane w pakiecie po 10 sztuk. |
Specyfikacja osłony do czujnika
- Wymiary: 6 x 30 mm
- Średnica wewnętrzna: 5 mm
- Grubość ścianki: 0,5 mm
- Materiał: stal nierdzewna
Wykorzystanie czujnika DS18B20 / LM35 do pomiarów temperatury w wilgotnym środowisku
Czujnik temperatury DS18B20 / LM35 został zaprojektowany do precyzyjnego wykonywania pomiarów zarówno w aplikacjach hobbystycznych, jak i profesjonalnym. Stosując zabezpieczenie w postaci dedykowanej osłony metalowej, czujnik DS18B20 / LM35 może zostać użyty do wykonywania pomiarów temperatury nawet w silnie zawilgoconym środowisku.
Montaż czujnika temperatury DS18B20 / LM35 wewnątrz osłony
Czujnik temperatury DS18B20 / LM35 jest specjalizowanym układem scalonym umieszczonym w obudowie typu TO-92 przeznaczonej do montażu przewlekanego. Jeśli natomiast mamy zamiar wykorzystać czujnik do pomiaru temperatury w odległości wynoszącej do kilku metrów od docelowego systemu pomiarowego, możemy do niego doprowadzić przewody, tj. zasilanie “+” i “-” oraz przewód dostarczający sygnał pomiarowy do interfejsu 1-Wire w urządzeniu przetwarzającym sygnał z czujnika. Montując czujnik w osłonie zabezpieczającej, należy do każdego z wyprowadzeń przylutować przewody pomiarowe o przekroju 0,14mm2 (AWG 26), a w miejscu lutowania przewodów z wyprowadzeniami, należy założyć i zgrzać izolację w postaci koszulek termokurczliwych o długości ok. 3,0mm dłuższej względem długości wyprowadzeń połączonych z polutowanymi przewodami. Teraz wystarczy umieścić czujnik w osłonie, aplikując uprzednio klej termoprzewodzący, a następnie zaaplikować pastę silikonową w celu uszczelnienia czujnika.
