MAX31856 - uniwersalny wzmacniacz termopary SPI - Adafruit 3263

Indeks: ADA-07682 EAN: 5904422336066

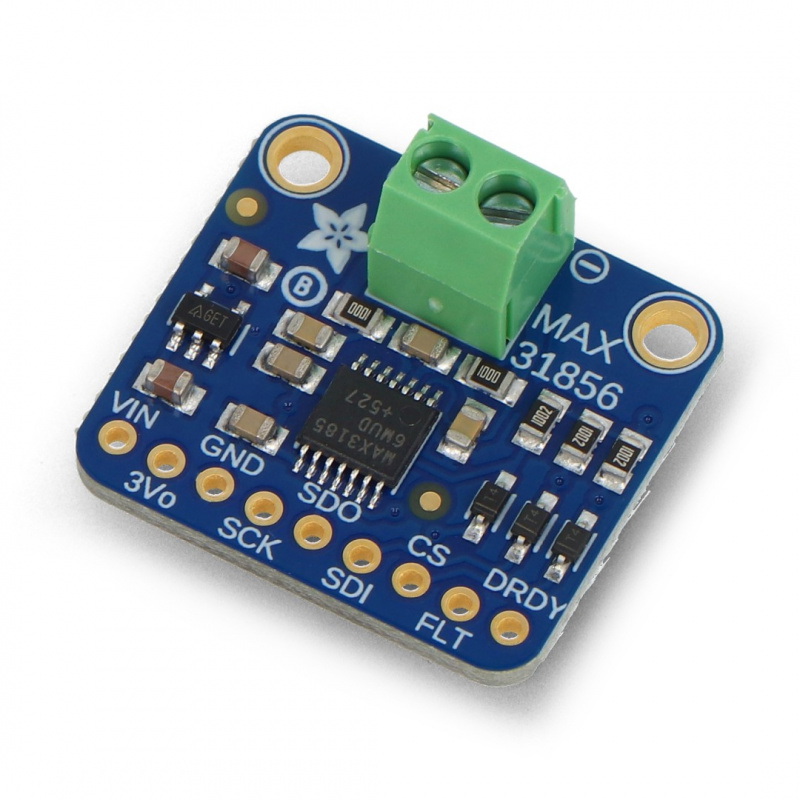

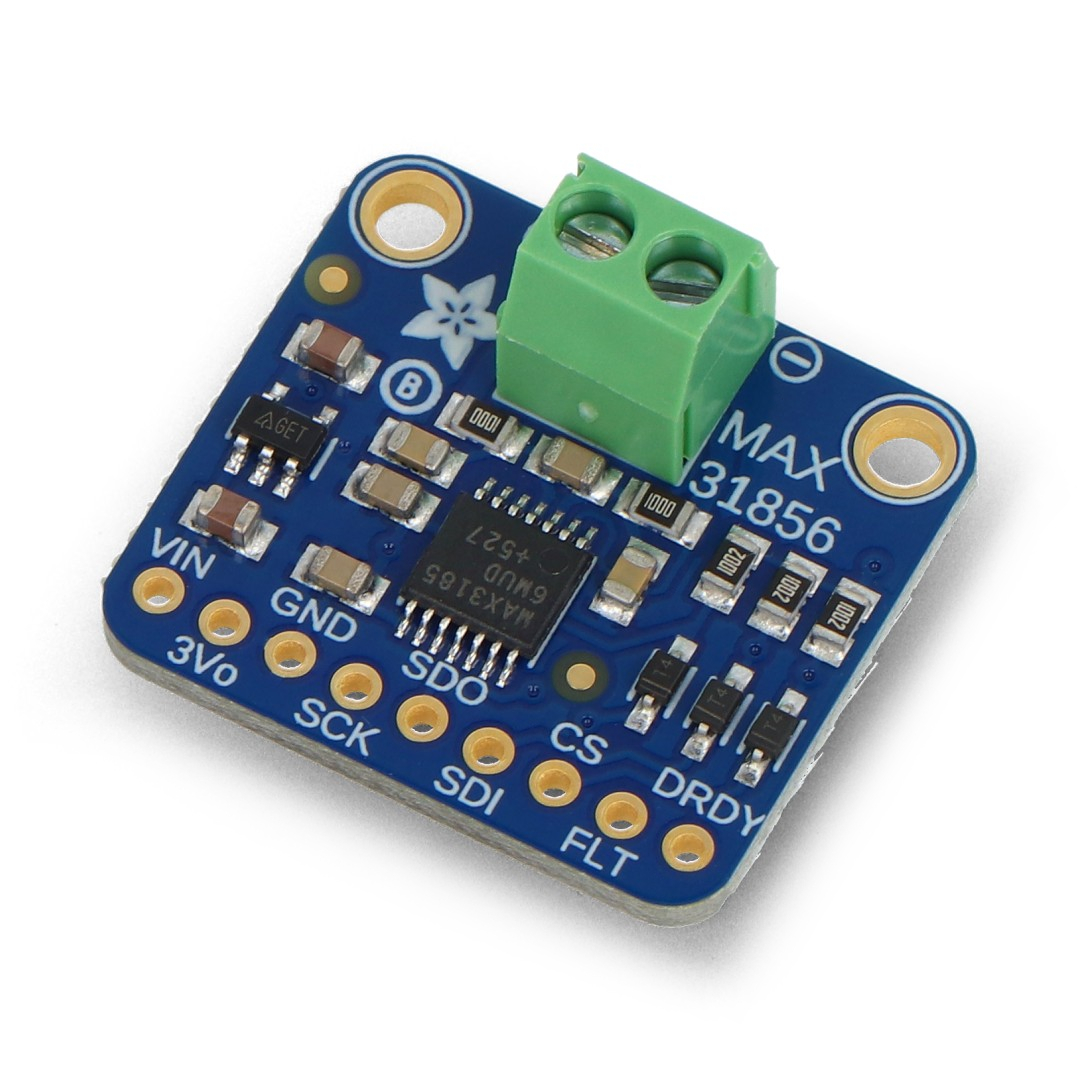

Moduł ze wzmacniaczem termopary MAX31856 komunikujący się przez 4-pinowy interfejs SPI. Współpracuje z termoparami typu K, J, N, R, S, T, E oraz B. Działa z napięciem od 3 V do 5 V.

MAX31856 - uniwersalny wzmacniacz termopary SPI - Adafruit 3263
109,00 zł
88,62 zł netto
Zapłać później
Dostawa 20 szt. zaplanowana na 2024-04-03
Oczekiwanie na dostawę
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: MAX31856 - uniwersalny wzmacniacz termopary SPI - Adafruit 3263

Moduł ze wzmacniaczem termopary MAX31856 komunikujący się przez 4-pinowy interfejs SPI. Współpracuje z termoparami typu K, J, N, R, S, T, E oraz B. Działa z napięciem od 3 V do 5 V oraz temperaturą od -210 °C do 1800 °C z rozdzielczością 0,0078125 °C.

Specyfikacja wzmacniacza termopary

  • Napięcie zasilania: od 3 V do 5 V

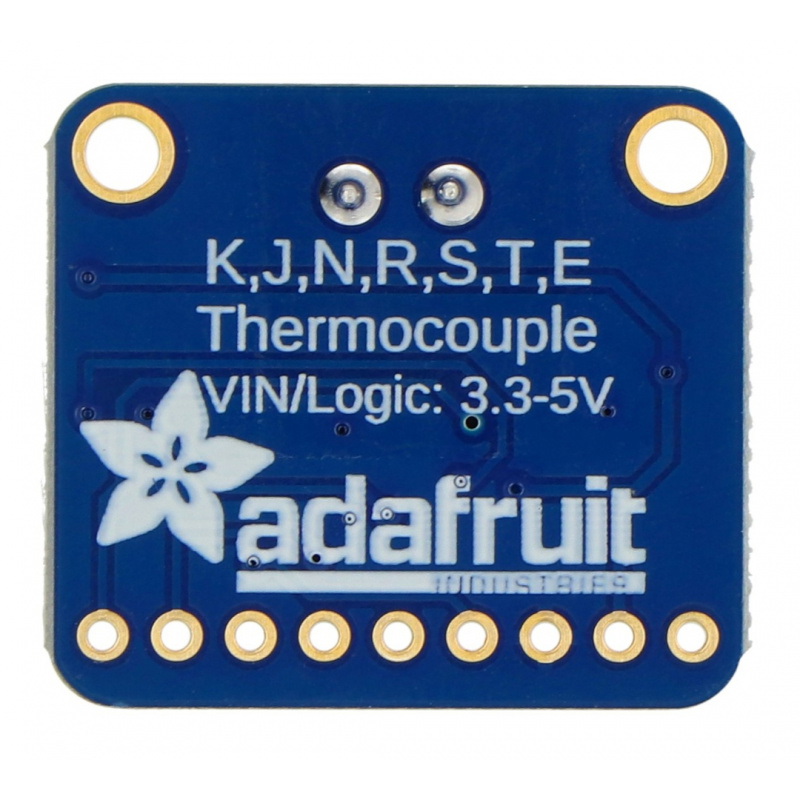

  • Współpracuje z termoparami typu K, J, N, R, S, T, E oraz B
  • Zakres temperatury: od -210 °C do 1800 °C
  • Rozdzielczość: 0,0078125 °C
  • Interfejs: SPI
  • Wymiary: 25 x 22 x 3 mm
  • Masa: 3,5 g

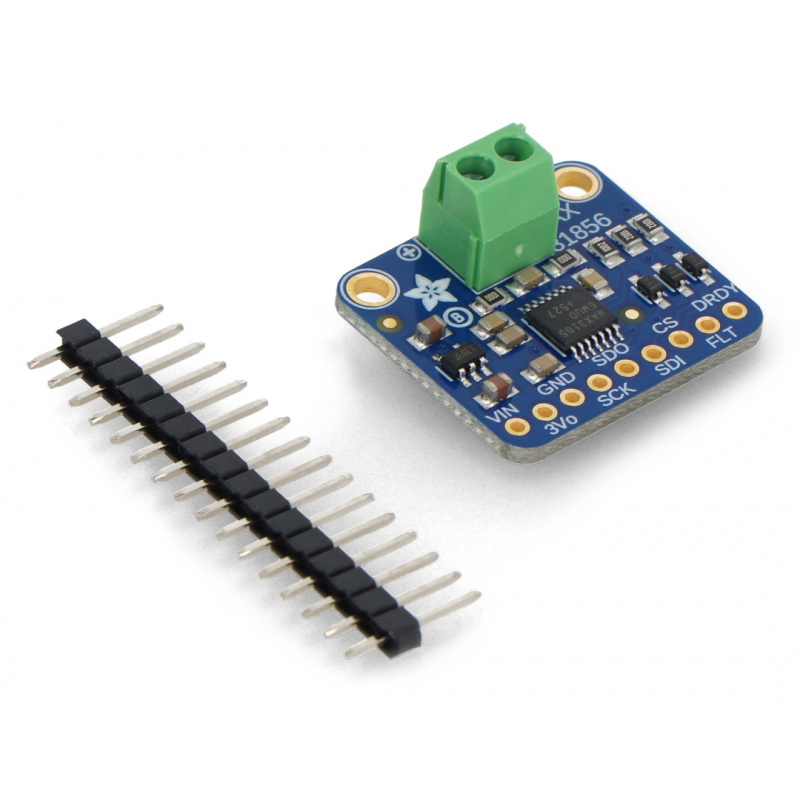

W zestawie znajdują się złącza do samodzielnego lutowania.

Zestaw nie zawiera termopary.

Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika oraz bibliotekę wraz z przykładowym programem dla użytkowników Arduino.

Podłączenie modułu

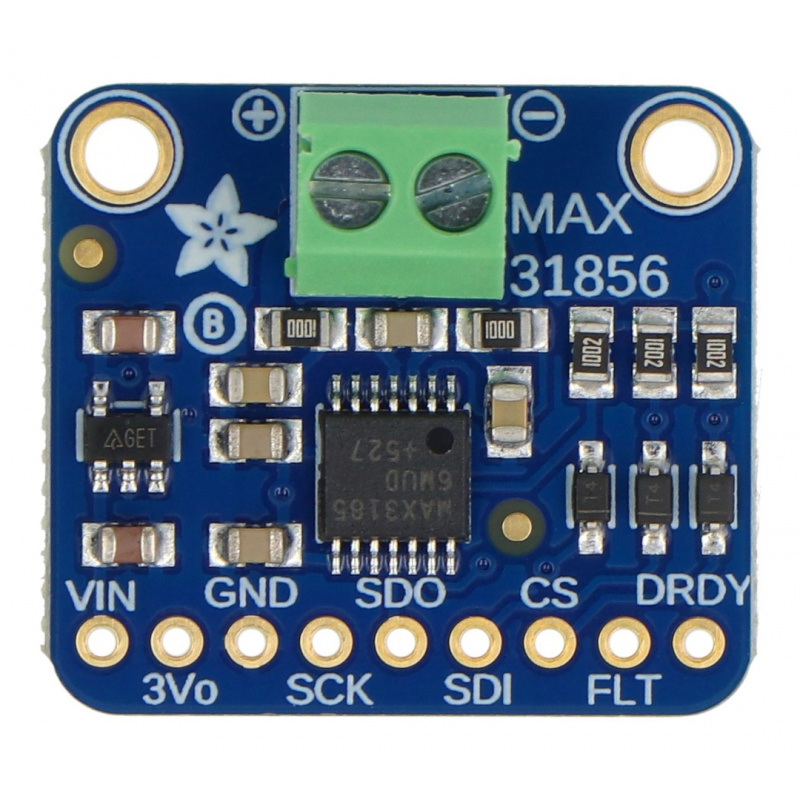

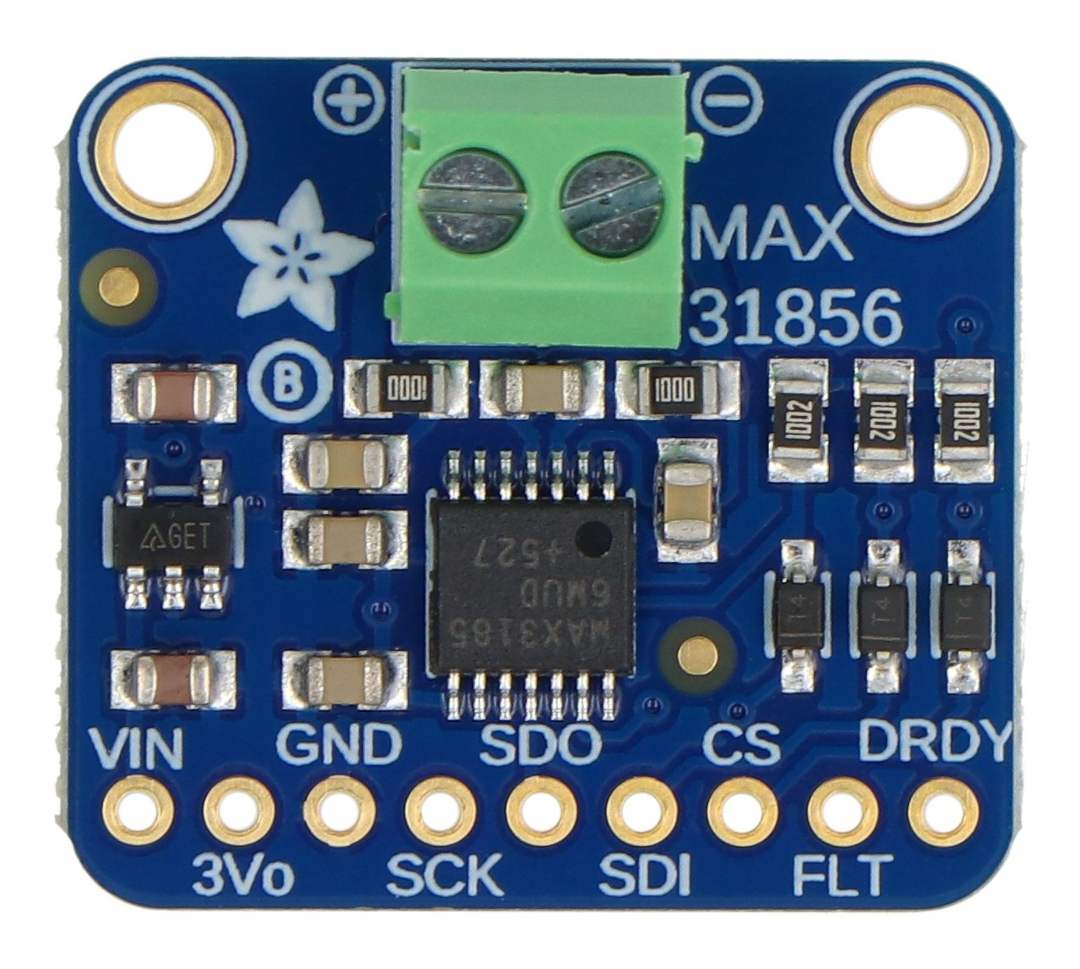

Moduł komunikuje się przez magistralę SPI. Posiada 9 wyprowadzeń.

Pin Opis
VIN Pin zasilania od 3 V do 5 V.
GND Masa układu.
3Vo Regulowane wyjście 3,3 V o wydajności 100 mA.
SCK Linia zegarowa interfejsu SPI.
SDO Wyjście danych  - linia MISO interfejsu SPI.
SDI Wejście danych  - linia MOSI interfejsu SPI.
CS Wejście Chip Select.
FLT Wyjście przechodzące w stan niski po wykryciu błędu.
DRDY Pin do zastosowań zaawansowanych, nieobsługiwany w bibliotece.

Interfejs SPI
Moduł - Temperatura do 1800 °C
Moduł - Temperatura dokładność +/- 0.7 °C
Moduł - Temperatura od -210 °C
Szerokość opakowania 7.5 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 4 cm
Masa opakowania 0.005 kg
