SparkFun Qwiic Thermocouple Amplifier - wzmacniacz termopary - MCP9600 - ze złączem śrubowym - SparkFun SEN-16295

Indeks: SPF-21155
Moduł ze wzmacniaczem termopary o wysokiej dokładności, który umożliwia wbudowany układ MCP9600. Wykorzystuje interfejs komunikacyjny I2C za pośrednictwem złącza Qwiic. Umożliwia pomiar temperatury w zakresie od -200°C do 1350°C, z dokładnością 1,5°C i rozdzielczości pomiaru 0,0625°C.
SparkFun Qwiic Thermocouple Amplifier - wzmacniacz termopary - MCP9600 - ze złączem śrubowym -...
109,00 zł
88,62 zł netto
Zapłać później
Dostawa 8 szt. zaplanowana na 2024-05-10
Oczekiwanie na dostawę
Producent: SparkFun

Opis produktu: SparkFun Qwiic Thermocouple Amplifier - wzmacniacz termopary - MCP9600 - ze złączem śrubowym - SparkFun SEN-16295

Moduł ze wzmacniaczem termopary o wysokiej dokładności, który umożliwia wbudowany układ MCP9600. Wykorzystuje interfejs komunikacyjny I2C za pośrednictwem złącza Qwiic. Umożliwia pomiar temperatury w zakresie od -200°C do 1350°C, z dokładnością 1,5°C i rozdzielczości pomiaru 0,0625°C. SparkFun Qwiic Thermocouple Amplifier posiada nie tylko zdolność odczytu temperatury otoczenia, ale i bezpośrednio badanego elementu. Dodatkowo użytkownik ma możliwość skonfigurowania do czterech progów temperatury, które po przekroczeniu wyzwalają alarm. Ta wersja płyty została wyposażona w złącza śrubowe, które umożliwiają proste podłączenie dowolnej termopary.

Produkt kompatybilny z Arduino

Producent udostępnia szczegółowy przewodnik użytkownika przedstawiający podłączenie modułu. Znajdziesz tam także informacje, które pozwolą Ci na odpowiednie zaprogramowanie wzmacniacza.

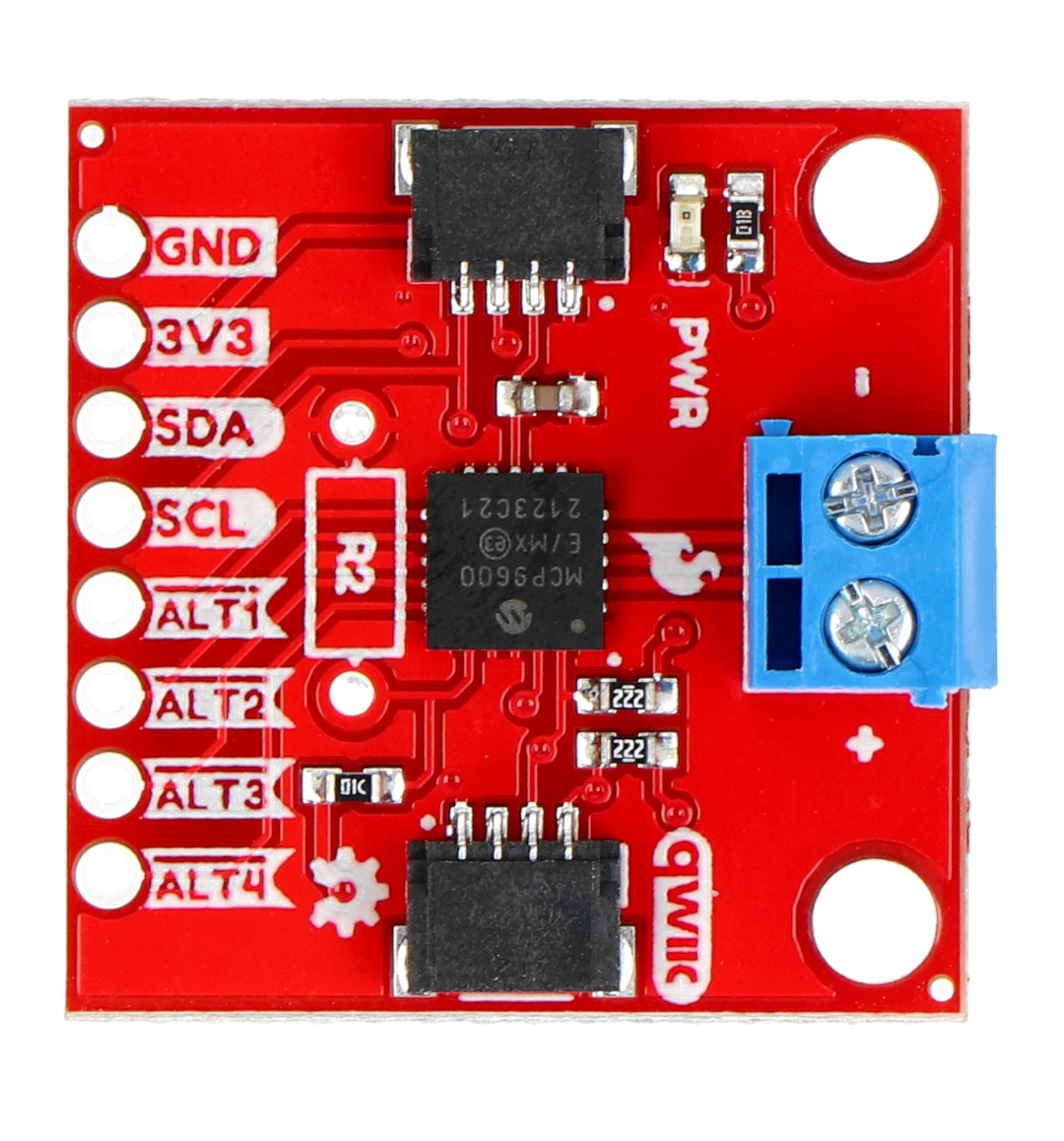

Moduł został wyposażony w dwa złącza Qwiic oraz podwójne złącze śrubowe.

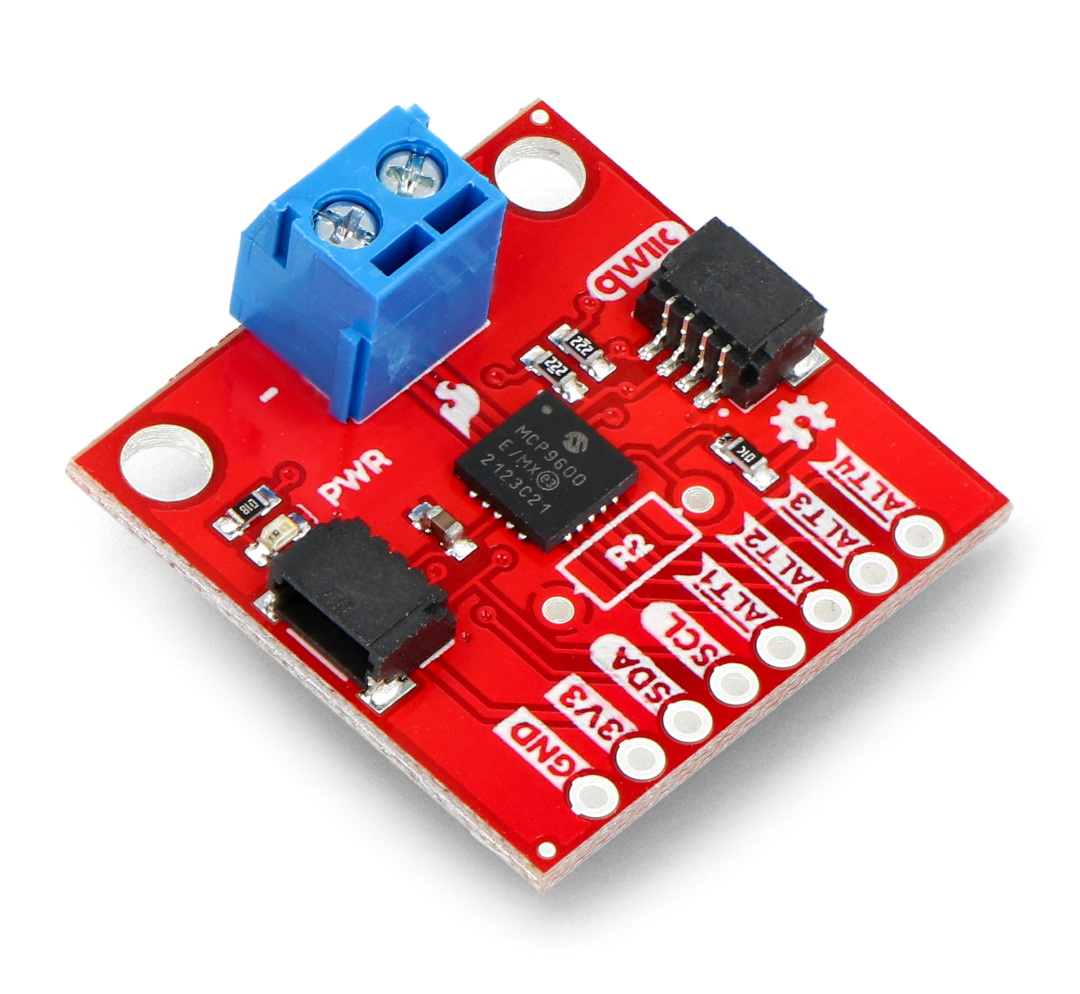

Moduł został wyposażony w dwa złącza Qwiic oraz podwójne złącze śrubowe.

Podłączenie wzmacniacza termopary

Moduł wzmacniacza termopary MCP9600 komunikuje się poprzez interfejs I2C. Wyposażony został w złącze śrubowe do podłączenia termopary oraz dwie alternatywy podłączenia z modułem głównym (np. z Arduino) - Qwiic oraz pola lutownicze.

  • GND - masa układu
  • 3V3 - pin zasilania
  • SDA - linia danych magistrali I2C
  • SCL - linia zegara magistrali I2C
  • ALT1 - ALT4 - piny alertów

Specyfikacja techniczna SparkFun Qwiic Thermocouple Amplifier

  • Typ modułu: wzmacniacz termopary
  • Wbudowany układ: MCP9600
  • Współpracuje z termoparami każdego typu: termopara typu K, termopara typu J i inne
  • Zakres temperatur: od -200°C do 1350°C
  • Rozdzielczość pomiaru: 0,0625°C
  • Dokładność pomiaru: 1,5°C
  • Złącza:
    • 1x podwójne złącze śrubowe do podłączenia termopary
    • 2x złącze Qwiic do połącznie z modułem głównym
  • Interfejs komunikacyjny: magistrala I2C
  • Adres interfejsu:
    • 0x60 (domyślnie)
    • zworka ADDR do zmiany adresu I2C
SparkFun Qwiic Thermocouple Amplifier - wzmacniacz termopary - MCP9600 - ze złączem śrubowym - SparkFun SEN-16295.

SparkFun Qwiic Thermocouple Amplifier - wzmacniacz termopary - MCP9600 - ze złączem śrubowym - SparkFun SEN-16295.

Szerokość opakowania 8 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 13 cm
Masa opakowania 0.006 kg
