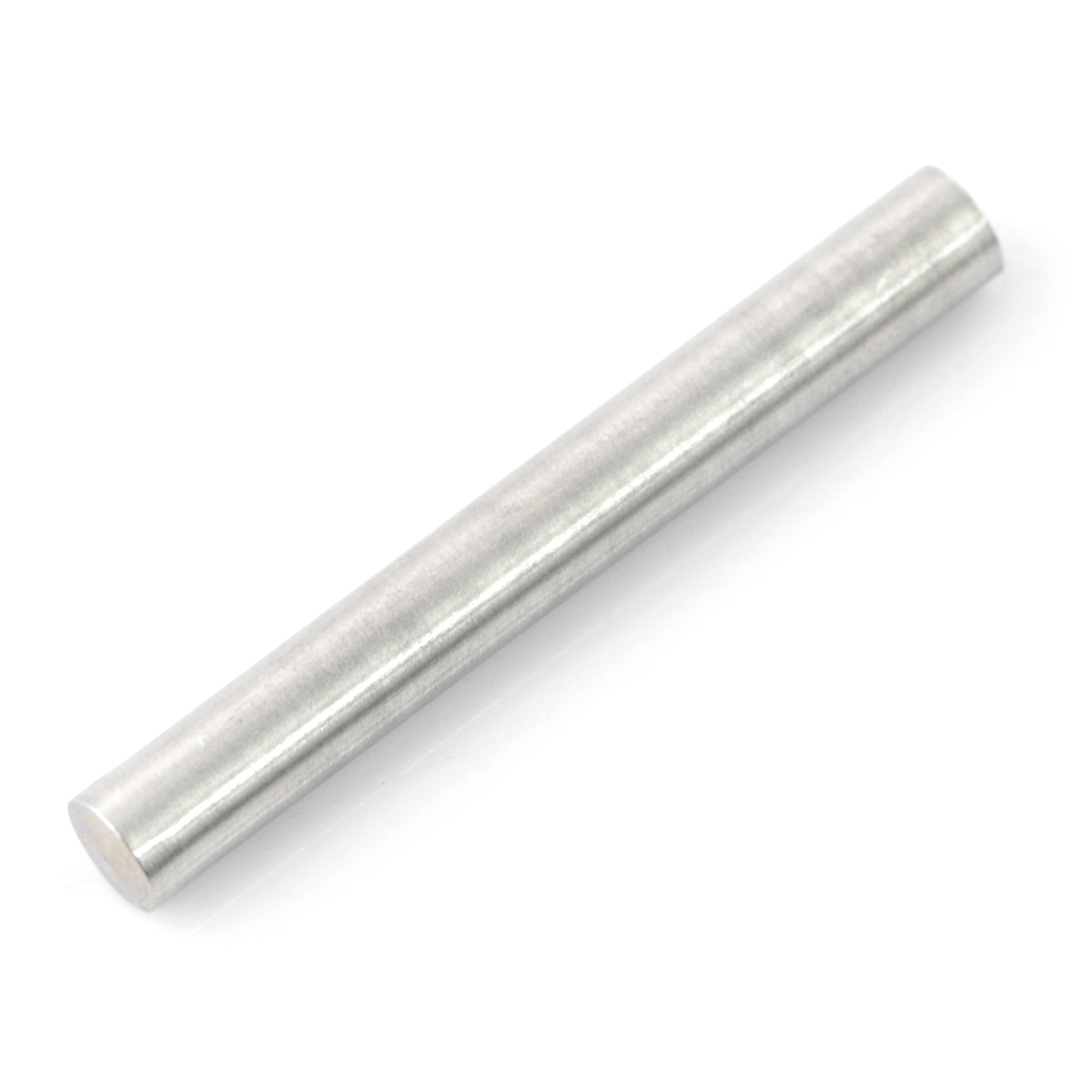

Opis produktu: Osłona do czujnika temperatury DS18B20 / LM35 - 6 x 50 mm
Osłona do czujnika temperatury DS18B20, LM35 oraz innych w obudowie TO92.
Specyfikacja osłony do czujnika
- Wymiary: 6 x 50 mm
- Średnica wewnętrzna: 5 mm
- Grubość ścianki: 0,2 mm
- Materiał: stal nierdzewna
Osłona do czujnika temperatury DS18B20 / LM35 - 6 x 50 mm.Oferowana przez nas osłona do czujnika temperatury DS18B20 / LM35 ma średnicę zewnętrzną 6 mm oraz długość równą 50 mm. Produkt jest przeznaczony do współpracy z czujnikami temperatury dostępnymi w obudowach typu TO-92.
Osłona zapewnia efektywną ochronę sensora przed uszkodzeniami mechanicznymi, zalaniem, czy też przypadkowym zwarciem wyprowadzeń, np. przez krawędź metalowej blachy. Dzięki wykonaniu ze stali nierdzewnej produkt jest odporny na działanie wilgoci i wielu agresywnych związków chemicznych.
Sposób montażu czujnika w osłonie
Najważniejszym etapem montażu czujnika temperatury w tulejce jest odpowiednie przygotowanie sensora. Przewody doprowadzające zasilanie oraz przewód sygnałowy należy precyzyjnie przylutować do końcówek układu zwracając uwagę, czy nie doszło do przegrzania cyny i uformowania ostrych „sopli”, które mogłyby doprowadzić do zwarcia wyprowadzeń – luty powinny mieć gładką powierzchnię i przebiegać wzdłuż końcówek elementu.
Co bardzo ważne, przed przylutowaniem należy założyć na wolne końce przewodów kawałki cienkiej rurki termokurczliwej o długości, która z pewnym zapasem (przynajmniej 2 mm) zabezpieczy całe wyprowadzenia czujnika. Po lutowaniu rurki trzeba zacisnąć, korzystając np. z opalarki lub lutownicy hot-air, ustawionej na około 150 oC. Tak przygotowany czujnik można wsunąć do tulejki, upewniając się, że doszedł do jej dna.
W celu poprawy przekazu ciepła można przedtem nanieść do rurki nieco pasty silikonowej (koniecznie nieprzewodzącej prądu elektrycznego, tj. pozbawionej domieszek proszku metalicznego). Ostatnim etapem pracy jest dokładne uszczelnienie wlotu tulejki – najlepiej jest wykorzystać do tego celu odporną na temperaturę żywicę epoksydową.
