Opis produktu: Sonda pomiarowa wysokiej temperatury PT100 - 7 x 200 mm
Wodoodporny, analogowy czujnik wysokiej temperatury działający w zakresie od -200°C do 420°C. Wyjściem jest rezystancja zależna od temperatury. Długość sondy jest równa 200 mm. Produkt dostępny w dwóch wersjach kolorystycznych wysyłanych losowo.
Produkt w dwóch wersjach kolorystycznych wysyłanych losowo.
Specyfikacja sondy
- Ty czujnika PT100
- Długość sondy: 200 mm
- Średnica sondy: 7 mm
- Gwint: M12
- Rezystancja w 0°C: 100 Ω
- Zakres temperatur: od -200 °C do 420°C
- Długość przewodu: ok. 150 cm
- Wyprowadzenia: 3 przewody
Charakterystyka czujnika PT100.
Sonda pomiarowa PT100.Czujnik rezystancyjny do niskich i wysokich temperatur
Gdy zachodzi konieczność pomiaru bardzo niskich i bardzo wysokich temperatur, zwykłe metody pomiarowe nie zdają egzaminu. W takich przypadkach o wiele wyższą skutecznością i dokładnością wykazują się czujniki termorezystancyjne – czyli wykorzystujące zjawisko wzrostu oporu elektrycznego metali (najczęściej platyny) w miarę zwiększania się wartości temperatury.
Popularny czujnik PT100 korzysta właśnie z opornika platynowego. W temperaturze 0oC jego rezystancja wynosi dokładnie 100 Ω. Do pomiaru temperatury wystarczy zatem określenie aktualnej wartości oporu rezystora, a na tej podstawie łatwo można już wskazać wartość temperatury.
Wodoodporna sonda pomiarowa
Sonda pomiarowa wysokiej temperatury PT100 – 7x200mm wyposażona została w 3 przewody – gwarantują one redukcję potencjalnej niedokładności pomiaru, związanej z własnym oporem przewodu. Długość wyprowadzeń ma 150 cm, natomiast sam czujnik ma długość 200 mm i średnicę 7 mm.
Sonda pomiarowa bazuje na czujniku PT100. Umożliwia pomiar temperatur z zakresu od -200 °C do 420°C. Urządzenie zamknięte jest w wodoodpornej osłonie, dzięki czemu może być wykorzystywane w różnego rodzaju instalacjach przemysłowych lub domowych.
Wodoodoporny czujnik PT100 z przewodem
Sonda pomiarowa wysokiej temperatury PT100 - 7x200mm służy do precyzyjnych pomiarów temperatury w zakresie od -200 °C do 420 °C. Standardowa rezystancja w temperaturze 0 oC wynosi 100 Ω, a charakterystyka czujnika jest kompatybilna z różnego rodzaju miernikami, multimetrami i systemami akwizycji temperatury, stosowanymi w automatyce przemysłowej.

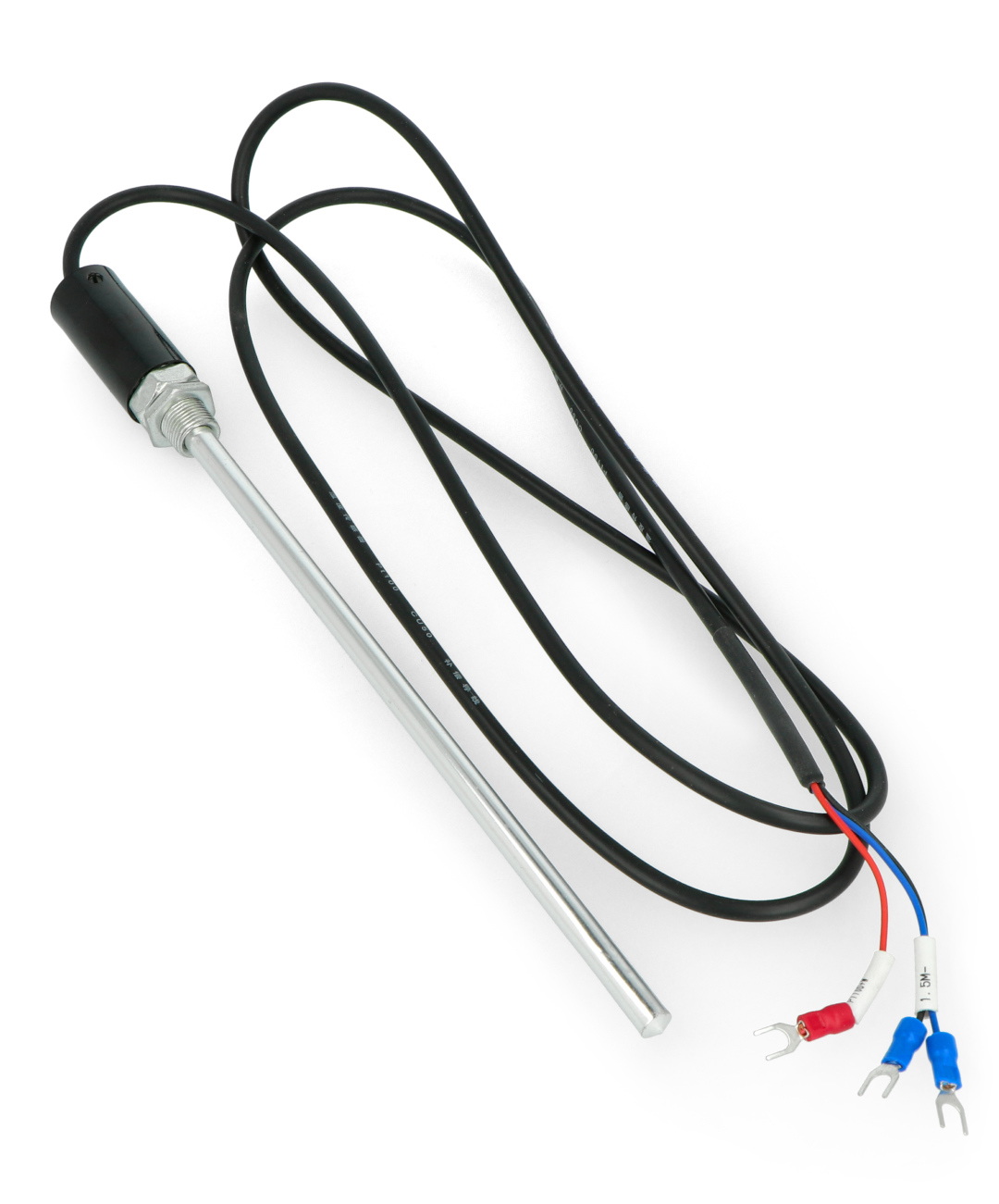

Czujnik umieszczony został wewnątrz 200-milimetrowej, metalowej sondy o średnicy 7 mm, montowanej za pośrednictwem gwintu M12. Długość przewodu wynosi około 150 cm, a wyprowadzenia mają postać półotwartych konektorów typu Y.
Metody podłączenia czujników termorezystancyjnych
Czujnik PT100 należy do grupy tzw. termorezystorów co oznacza, że wraz ze wzrostem temperatury rośnie też jego rezystancja. Najprostszy możliwy sposób pomiaru zakłada podłączenie czujnika za pomocą dwóch przewodów, co wiąże się jednak z dość sporym błędem pomiarowym – rezystancja okablowania, także zmienna w funkcji temperatury, zaburza odczyt niewielkich zmian mierzonej wartości (w przypadku zastosowania wysokiej klasy mierników temperatury o dużej dokładności).
Z tego powodu sonda pomiarowa powinna być podłączana zawsze za pomocą trzech lub (jeżeli pozwala na to jej konstrukcja) czterech przewodów. Takie rozwiązanie pozwala na redukcję (kompensację) błędów, wynikających z rezystancji przewodów i jest niezbędne do uzyskania wysokiej dokładności wyników. Przed podłączeniem sondy do urządzenia pomiarowego warto zapoznać się z jego instrukcją i sprawdzić, które tryby połączeń będą wspierane przez miernik.
