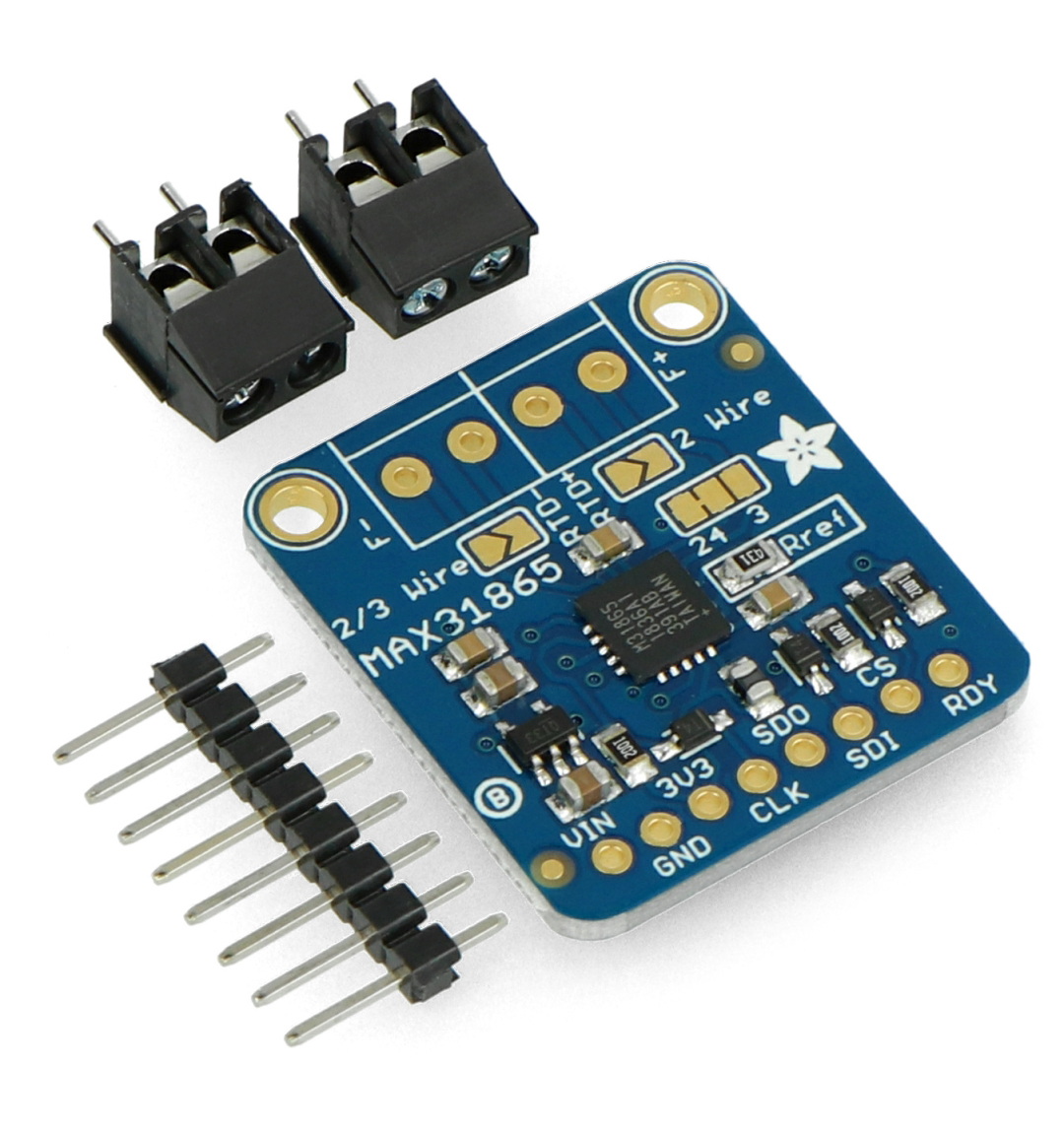

Opis produktu: MAX31865 - wzmacniacz do sond temperatury PT100 - SPI - Adafruit 3328
Wzmacniacz niskiej rezystancji przeznaczony do pracy z sondami temperatury PT100 2, 3 i 4 kablowymi. Komunikuje się za pomocą magistrali SPI. Działa z napięciem od 3 V do 5 V.
Specyfikacja wzmacniacza do sond PT100
- Napięcie zasilania: od 3 V do 5 V
- Współpracuje z sondami PT100 dwu, trzy i cztero-przewodowymi
- Interfejs: SPI
- Wymiary: 28 x 25,5 x 3 mm
- Masa: 2,7 g
|
Produkt kompatybilny z Arduino Producent przygotował przewodnik użytkownika oraz bibliotekę wraz z przykładowym programem dla użytkowników Arduino. |
Podłączenie modułu

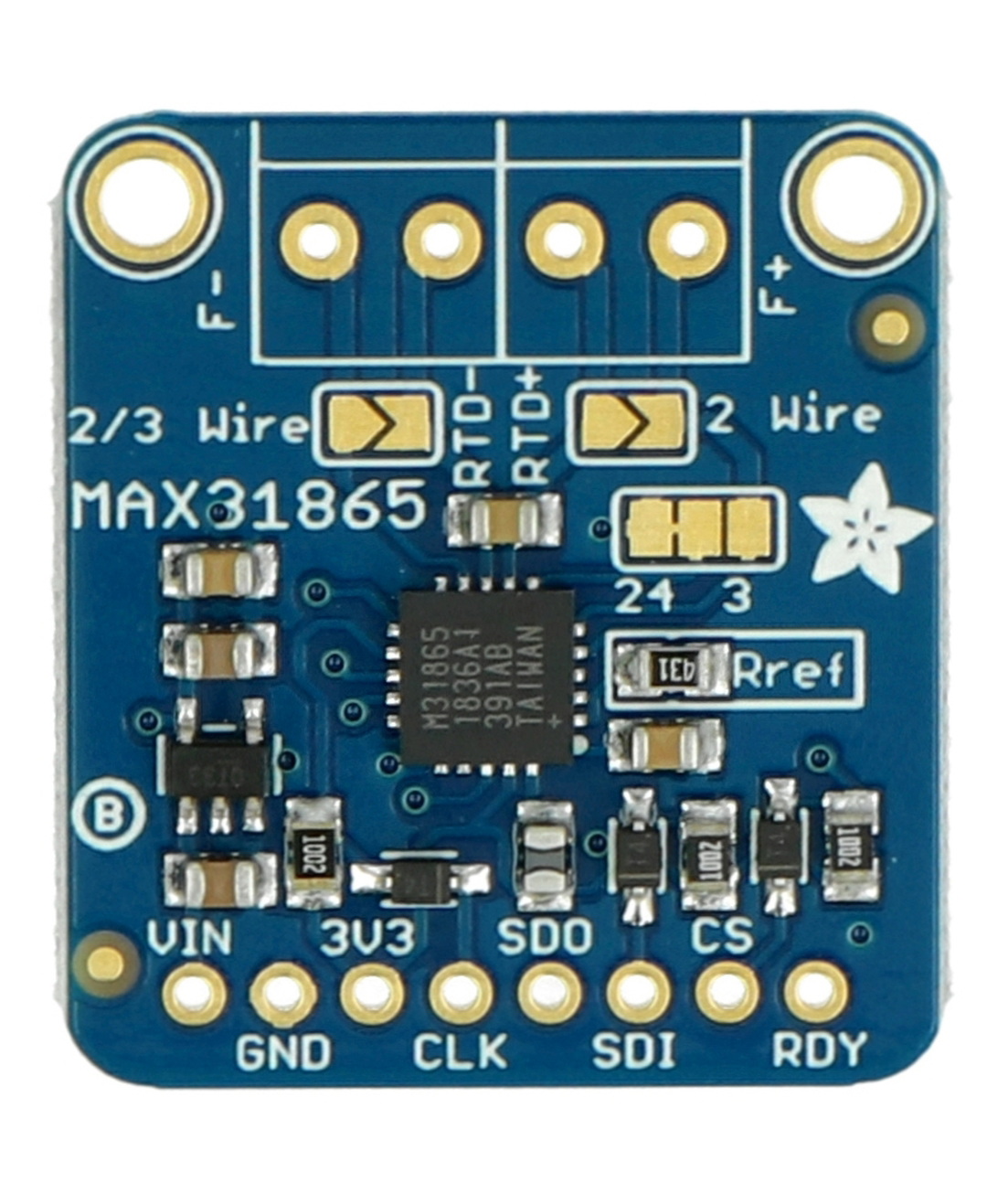

Moduł komunikuje się przez magistralę SPI. Posiada 8 wyprowadzeń.
| Pin | Opis |
|---|---|
| VIN | Pin zasilania od 3 V do 5 V. |
| GND | Masa układu. |
| 3V3 | Regulowane wyjście 3,3 V o wydajności 100 mA. |
| CLK | Linia zegarowa interfejsu SPI. |
| SDO | Wyjście danych - linia MISO interfejsu SPI. |
| SDI | Wejście danych - linia MOSI interfejsu SPI. |
| CS | Wejście Chip Select. |
| RDY | Pin gotowości danych. |
