Opis produktu: Iduino - czujnik odległości, odbiciowy
Moduł odbiciowy z nadajnikiem oraz odbiornikiem podczerwieni, wyposażony w wyjście cyfrowe. Pracuje z napięciem od 3,3 V do 5 V. Umożliwia wykrywanie przeszkód w zakresie od 2 do ok. 40 cm. Oparty na układzie NE555.
|
Produkt kompatybilny z Arduino Producent przygotował przykładowy programem dla Arduino. |

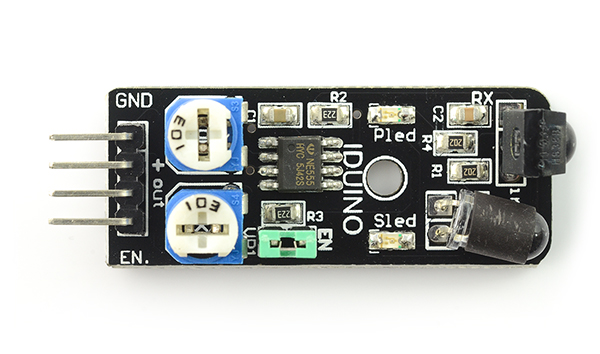

Czujnik odległości, odbiciowy - nadajnik + odbiornik IR - 3,3 V / 5 V - 40 cm - Iduino ST1081.
Przykład podłączenia czujnika z Arduino.
Obsługa czujnika odbiciowego
Czujnik posiada 4-pinowe złącze z wyjściem cyfrowym, które należy podłączyć do wyprowadzenia mikrokontrolera, np. Arduino.
| Pin | Opis |
|---|---|
| + | Napięcie zasilania 5 V. |
| GND | Masa układu. |
| OUT | Sygnał wyjściowy, cyfrowy. |
| EN | Pin aktywujący działanie stanu niskiego, zazwyczaj odłączony. |
Specyfikacja czujnika odległości Iduino
-
Napięcie zasilania: od 3,3 V do 5 V
- Pobór prądu: do 20 mA
- Cyfrowy sygnał wyjściowy
- Zakres wykrywania: od 2 cm do 40 cm
- Temperatura pracy: od -10°C do 50°C
- Regulowana rezystancja
- Kąt widzenia: 35°
- Wymiary modułu: 45 x 16 x 10 mm
- Masa: 9 g
