QTR-L-1A - czujnik odbiciowy - analogowy 2szt. - Pololu 2454

Indeks: PLL-01406 EAN: 5904422367527

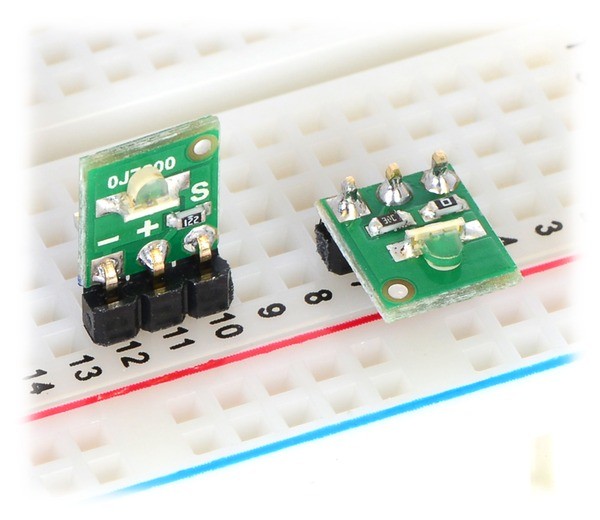

Moduł z czujnikiem odbiciowym na bazie diody nadawczej i fototranzystora działający w paśmie podczerwieni. Sensor zasilany napięciem 5V. Wyjściem jest napięcie analogowe.

QTR-L-1A - czujnik odbiciowy - analogowy 2szt. - Pololu 2454
21,90 zł -10%
19,71 zł
16,02 zł netto
Najniższa cena z 30 dni: 19,71 zł
Zapłać później
Producent: Pololu
Kompatybilny z: Arduino

Opis produktu: Pololu QTR-L-1A - czujnik odbiciowy - analogowy 2 szt.

Czujnik składa się z nadajnika podczerwieni - diody LED oraz odbiornika w postaci fototranzystora. Oprócz tych dwóch podstawowych elementów w obwodzie znajdują się także: rezystor ograniczający prąd diody nadawczej 220 Ω oraz rezystor podciągający wyjście kolektora fototranzystora do napięcia zasilania o wartości 20 kΩ. Wyjściem jest napięcie analogowe, zależne od barwy podłoża. W tabeli poniżej przedstawione zostały przykładowe wartości napięcia w zależności od odległości i barwy powierzchni.

QTR-L-1A - czujnik odbiciowy - analogowy 2 szt. - Pololu 2454.

 Odległość  Biała powierzchnia  Czarna taśma izolacyjna
6 mm 0.2 V 3.8 V
25 mm  2.4 V 3.5 V





Produkt kompatybilny z Arduino

Producent przygotował bibliotekę ułatwiającą obsługę czujnika dla użytkowników Arduino.



Sposób użycia

  • Podłączenie wyjścia czujnika do przetwornika analogowo-cyfrowego (np. wbudowanego w mikrokontroler).
  • Podłączenie poprzez komparator bezpośrednio do pinów I/O.
  • Użycie wbudowanego w niektóre mikrokontrolery wewnętrznego komparatora.

Światło dzienne, w szczególności słoneczne, może zakłócać prace czujnika. W przypadku gdy napięcie wyjściowe jest zbyt niskie, należy zamontować osłonkę ochraniającą sensor przed wpływem światła zewnętrznego.

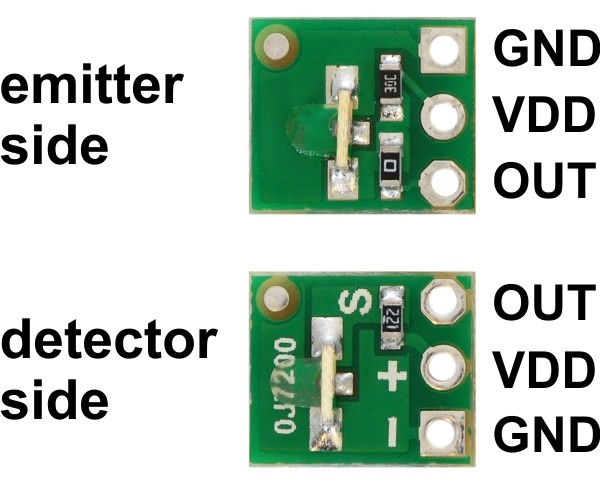

Wyprowadzenia czujnika

Czujnik posiada trzy proste wyprowadzenia: zasilanie - VDD (napięcie zasilania), masę - GND oraz analogowy sygnał wyjściowy OUT. Do poprawnego działania wystarczy podłączenie zasilania.

Specyfikacja czujnika QTR-L-1A

  • Napięcie zasilania 5 V
  • Średni pobór prądu 17 mA
  • Zalecany zakres pomiarowy 3 mm - 6 mm
  • Maksymalny zakres pomiarowy: 25 mm
  • Wyjście: sygnał napięciowy-analogowy (od 0V do wartości napięcia zasilania)
  • Wymiary: 7,6 x 8,9 x 3,1 mm  (bez złącz)
  • Masa: 0,2 g (bez złącz)

Napięcie zasil. od 4.5 V
Napięcie zasil. do 5.5 V
Interfejs Analogowy
Moduł - Odległ. do 0.5 cm
Moduł - Odległ. od 0 cm
Szerokość opakowania 8.5 cm
Wysokość opakowania 0.7 cm
Głębokość opakowania 7.5 cm
Masa opakowania 0.002 kg
