Opis produktu: Sharp GP2Y0A41SK0F - analogowy czujnik odległości 4-30 cm
Czujnik pozwala wykrywać obiekty w odległości od 4 do 30 cm. Wyjściem jest sygnał analogowy, którego wartość zależna jest od odległości pomiędzy wykrytym obiektem a sensorem. Im obiekt znajduje się bliżej, tym napięcie na wyjściu jest wyższe.
Produkt kompatybilny z Arduino
Wyjście sensora należy podłączyć do dowolnego wyprowadzenia analogowego, pomiar wywołany jest przy pomocy funkcji analogRead(sensorPin);. Przykładowy projekt wraz z kodem można znaleźć w serwisie bildr oraz w naszym poradniku.

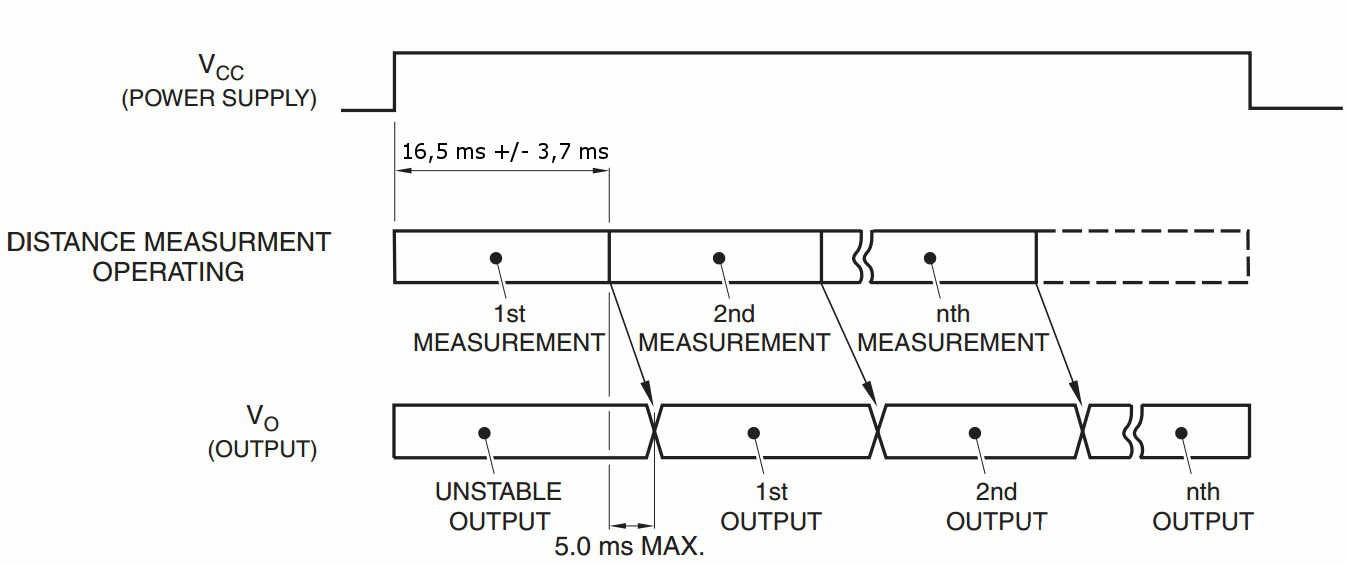

Sekwencja pomiarowa po podłączeniu zasilania.
Przykłady zastosowania
Czujniki te są chętnie wykorzystywane przez konstruktorów robotów mobilnych np. w konstrukcji walczących, w celu wykrycia przeciwnika bądź platform jezdnych, gdzie służy do detekcji przeszkód.
Akcesoria do czujnika Sharp
W celu ułatwienia podłączenia czujnika, w naszej ofercie dostępne są także dedykowane przewody: bez zakończenia oraz z końcówkami: męską i żeńską.
Pozostałe optyczne czujniki odległości
W naszym sklepie dostępne są wersje analogowe czujników, wykrywające obiekty w zakresie: 4-30 cm, 10-80 cm, 20-150 cm oraz sensory cyfrowe, wykrywające obiekty w polu widzenia do: 5 cm., 10 cm i 40 cm.
Wyprowadzenia SHarp GP2Y0A41SK0F
Czujnik posiada trzy wyprowadzenia: zasilanie - Vcc (napięcie od 4,5 do 5,5 V), masę - GND oraz analogowy sygnał wyjściowy Vo, którego wartość zależna jest od odległości pomiędzy czujnikiem, a wykrytym obiektem, zależność ta została przedstawiona na tym wykresie. Poniższy rysunek przedstawia rozkład wyprowadzeń.
Specyfikacja czujnika Sharp GP2Y0A41SK0F
- Zakres pomiarowy 4-30 cm
- Napięcie zasilania 4,5 do 5,5 V
- Średni pobór prądu 33 mA
- Wyjście: sygnał napięciowy-analogowy
- Obudowa: 29,5 x 13,0 x 13,5 mm
- Masa: 3,5 g
Wyprowadzenia czujnika.
Vo - sygnał wyjściowy, GND - masa, Vcc - zasilanie.
