Pomiar odległości z wykorzystaniem Arduino i czujnika Sharp GP2Y0A41SK0F

Czujnik umożliwia pomiar odległości. Im obiekt znajduje się bliżej czujnika, tym napięcie na jego wyjściu jest wyższe. Poniższy przykład można wykorzystać z dowolnym analogowym czujnikiem odległości firmy Sharp.



Będziemy potrzebować następujące elementy:



Podłączenie czujnika z Arduino:

W celu obsługi czujnika z wykorzystaniem Arduino należy połączyć układ w następujący sposób:



Moduł Sharp Pin Arduino
3 5 V
2 GND
1 A1





Wyprowadzenia czujnika Sharp.

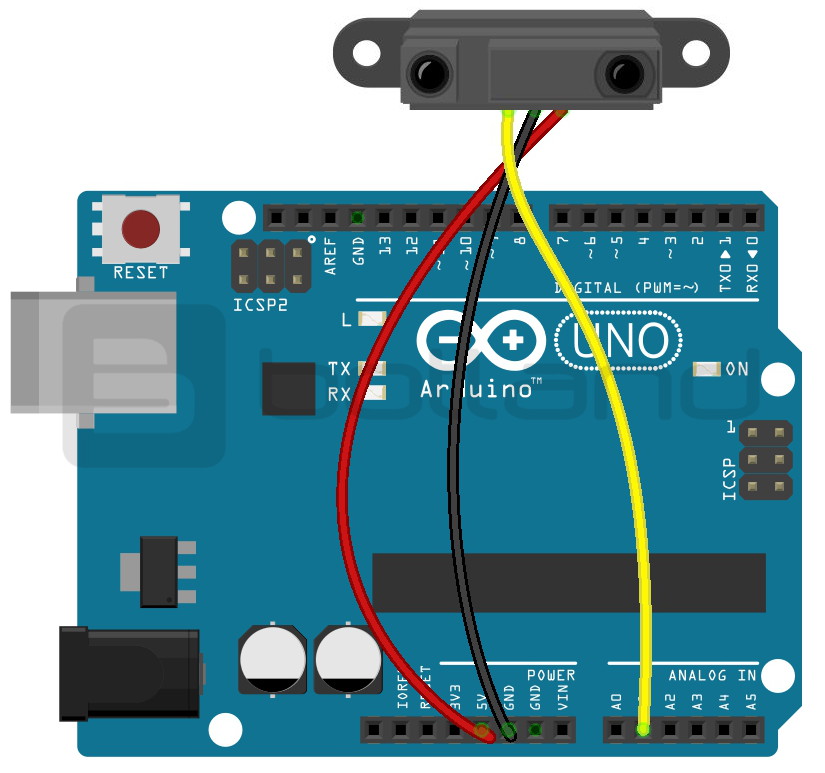

Schemat połączenie czujnika z Arduino Uno.



Program do Arduino

W przykładzie został wykorzystany następujący kod:



  1. int czujnik = A1; //pin analogowy A1 połączony z sygnałem z czujnika
  2.
  3. void setup(){
  4. Serial.begin(9600); //inicjalizacja monitora szeregowego
  5. Serial.println("Test czujnika odleglosci");
  6. }
  7.
  8. void loop(){
  9. int odl = analogRead(czujnik); //odczytanie wartości z czujnika
  10. Serial.println(odl); //wyświetlenie jej na monitorze
  11.
  12. delay(200); //opóźnienie między kolejnymi odczytami
  13. }

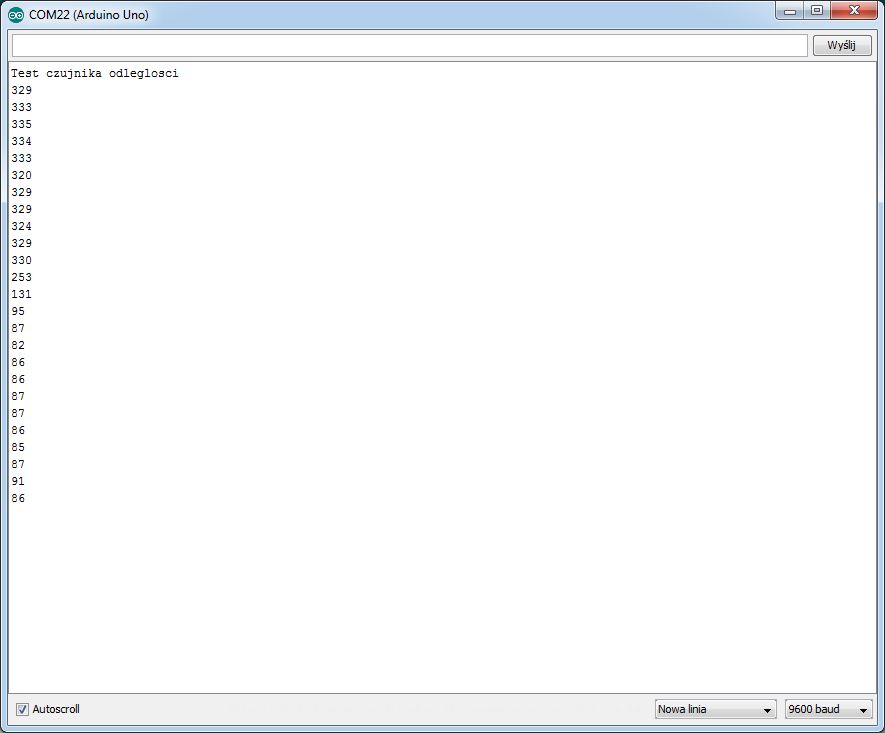

Wynik programu możemy obejrzeć na monitorze szeregowym:



Program wyświetla wartości od 0 do 1023. Aby przeliczyć je na odległość w centymetrach, należy postępować według dokumentacji danego modułu.
