Arduino MKR GPS Shield ASX00017 - nakładka dla Arduino MKR

Indeks: ARD-16718 EAN: 7630049201248

Nakładka dla Arduino z serii MKR, pozwala na stworzenie projektów wymagających określenia lokalizacji przy pomocy GPS. Na płytce zintegrowano układ GNSS u-blox SAM-M8Q. Urządzenie może być nałożone bezpośrednio na piny MKR lub połączone za pomocą dołączonego przewodu ESLOV z dowolnym urządzeniem posiadającym takie złącze. Komunikuje się poprzez interfejs I2C lub UART.

Arduino MKR GPS Shield ASX00017 - nakładka dla Arduino MKR
259,00 zł
210,57 zł netto
Zapłać później
Czas oczekiwania: 2-4 tyg.
Na zamówienie
Producent: Arduino
Kompatybilny z: Arduino

Opis produktu: Arduino MKR GPS Shield ASX00017 - nakładka dla Arduino MKR

Nakładka dla Arduino z serii MKR, pozwala na stworzenie projektów wymagających określenia lokalizacji przy pomocy GPS. Na płytce zintegrowano układ GNSS u-blox SAM-M8Q. Moduł przeznaczony jest do działania z różnymi usługami pozycjonowania jednocześnie. Pozwala na odbieranie i wysyłanie sygnałów z GPS, GLONASS i Galileo. Urządzenie może być nałożone bezpośrednio na piny MKR lub połączone za pomocą dołączonego przewodu ESLOV z dowolnym urządzeniem posiadającym takie złącze. Komunikuje się poprzez interfejs I2C w przypadku połączenia przez złącze ESLOV lub UART, gdy jest nałożone na piny Arduino MKR.

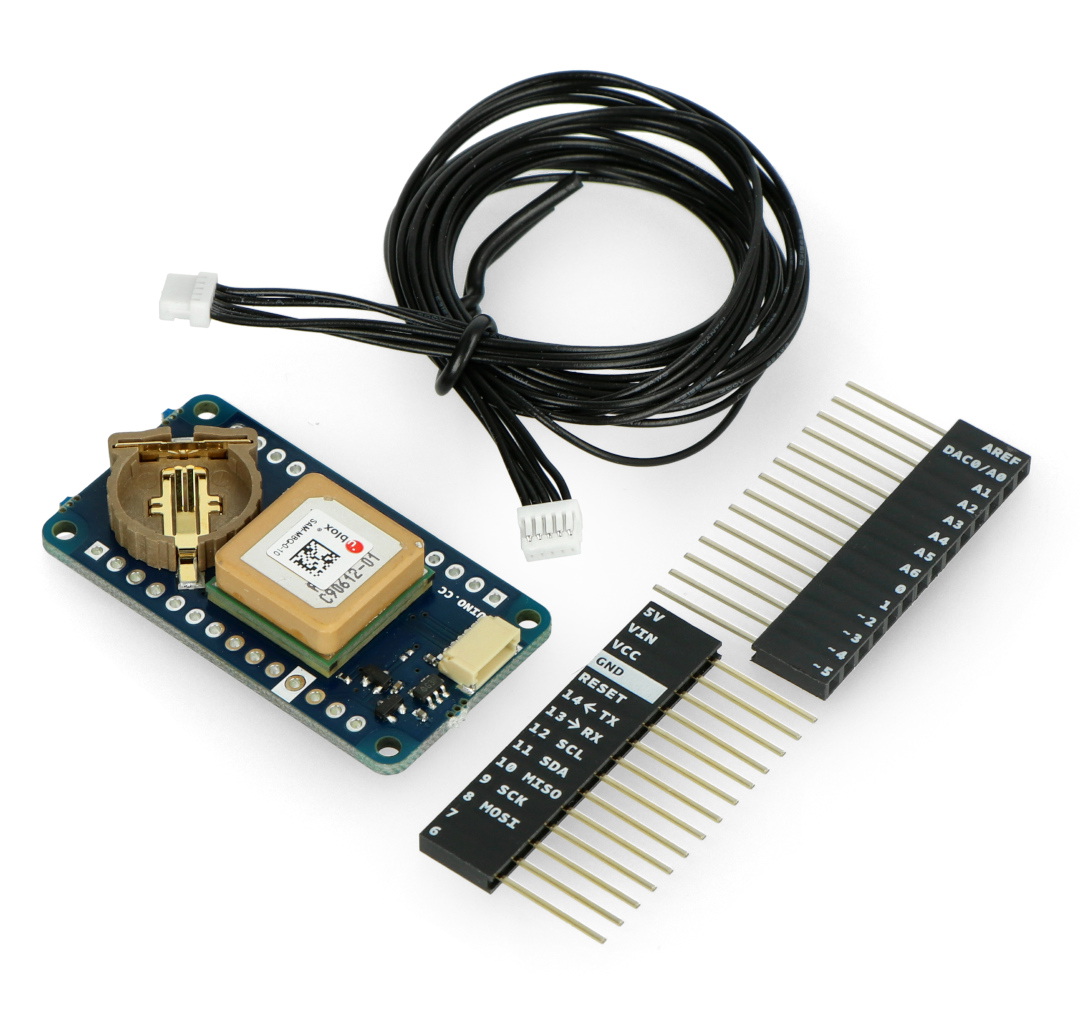

Arduino MKR GPS ShieldZawartość zestawu nakładki GPS dla Arduino MKR.

Konfiguracja nakładki GPS dla MKR

Moduł GPS można skonfigurować za pomocą specjalnych poleceń. Na płytce został umieszczony slot na baterię, aby zachować wykonane konfiguracje. Może to być wygodne np. przy zmianie trybu pracy GPS na 1g, co jest powszechnie wykorzystywane w eksperymentach na dużych wysokościach. Innym przykładem jest zastosowanie lokalizacji Galileo, która jest domyślnie wyłączona, ale można ją włączyć wysyłając komunikat konfiguracyjny (UBXCFG-GNSS) do odbiornika. Szczegółowy opis wszystkich poleceń jest dostępny tutaj.

Arduino MKR GPS ShieldArduino MKR GPS Shield.

Wyprowadzenia nakładki GPS

Płyta oprócz pinów zgodnych z Arduino MKR posiada dodatkowe złącze ESLOV. To 5-pinowe złącze o rastrze 1 mm. Przy wykorzystaniu tego złącza, należy połączyć moduł z płytką główną poprzez interfejs I2C.



Złącze Eslov w nakładce GPS na Arduino MKR

Złącze ESLOV w nakładce GPS na Arduino MKR.

Specyfikacja nakładki GPS

  • Odbiornik GNSS: u-blox SAM-M8Q
  • Złącza: MKR / ESLOV
  • Napięcie wejścia: 3,3 V
  • Napięcie robocze: 3,3 V
  • Slot na baterie: CR1216 (brak w zestawie)
  • Interfejs: szeregowy / I2C / DCC
  • Wymiary: 45 x 23 mm
  • Masa: 14 g

Antena izotropowa w module Arduino MKR GPS Shield

Konstrukcja modułu Arduino MKR GPS Shield ASX00017 posiada wbudowaną antenę izotropową 15mm x 15mm. Takie rozwiązanie zapewnia najlepszy kompromis między wydajnością anteny prawoskrętnej z polaryzacją kołową (RHCP) i niewielkimi wymiarami własnymi, które pozwalają na łatwą integrację z dowolnym projektem. Zastosowanie anteny wszechkierunkowej w module Arduino MKR GPS Shield pozwoliło na zwiększenie elastyczności w instalacji urządzenia. Prosta konstrukcja na bazie elementów SMD i łatwy w użyciu interfejs, pozwalają ograniczyć do minimum koszty projektowania i produkcji.

Skuteczna filtracja zakłóceń

Antena izotropowa SAM-M8Q wbudowana w moduł Arduino MKR GPS Shield ma także dodatkowy wzmacniacz antenowy LNA dla zoptymalizowanej wydajności oraz filtr SAW dla zwiększenia odporności na zakłócenia. Antena SAM‑M8Q jest przeznaczona do zastosowań przemysłowych i konsumenckich, gdzie liczy się prostota obsługi i oszczędność miejsca.

Napięcie zasil. od 3.3 V
Napięcie zasil. do 3.3 V
Szerokość opakowania 6 cm
Wysokość opakowania 8.3 cm
Głębokość opakowania 2.7 cm
Masa opakowania 0.027 kg
