Wio Tracker 1110 Dev Board - zestaw deweloperski do Meshtastic - Seeedstudio 114993370

Indeks: SEE-25283 EAN: 5904422386207
Wio Tracker 1110 Dev Board  to zaawansowany zestaw deweloperski przeznaczony do tworzenia niskoenergetycznych urządzeń śledzących opartych na sieci Meshtastic LoRa Mesh. Płytka Wio Tracker 1110 oparta jest na Nordic nRF52840 BLE i Semtech LR1110 LoRa, co czyni ją idealnym rozwiązaniem do budowy niezawodnych sieci komunikacyjnych w miejscach bez dostępu do infrastruktury telekomunikacyjnej.
Wio Tracker 1110 Dev Board - zestaw deweloperski do Meshtastic - Seeedstudio 114993370
139,00 zł
113,01 zł netto
Zapłać później
Producent: Seeedstudio

Opis produktu: Wio Tracker 1110 Dev Board - zestaw deweloperski do Meshtastic - Seeedstudio 114993370

Wio Tracker 1110 Dev Board od Seeedstudio to zaawansowana płytka deweloperska, idealna dla entuzjastów elektroniki i profesjonalistów potrzebujących niezawodnych rozwiązań do śledzenia i komunikacji w terenie. Oparta na technologii Nordic nRF52840 BLE i Semtech LR1110 dla LoRa, oferuje precyzyjne pozycjonowanie GPS, wyświetlanie danych w czasie rzeczywistym oraz możliwość rozszerzenia o moduły Grove. Dzięki kompatybilności z oprogramowaniem Meshtastic, moduł umożliwia szybkie tworzenie urządzeń działających w sieciach typu mesh, idealnych do monitorowania warunków środowiskowych w trudnym terenie. Otwarta platforma sprzętowa i programowa oraz wsparcie społeczności Meshtastic umożliwiają dalszy rozwój i dostosowanie do specyficznych potrzeb.

Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi rozpoczęcie pracy z zestawem.

Wio Tracker 1110 Dev Board - zestaw deweloperski do Meshtastic - Seeedstudio 114993370

Wio Tracker 1110 Dev Board - płytka deweloperska do Meshtastic - Seeedstudio 114993370.

Wio Tracker 1110 Dev Board - zestaw deweloperski do Meshtastic - Seeedstudio 114993370

Zestaw deweloperski typu plug-and-play do budowy niskonapięciowych trackerów Meshtastic.

Cechy szczególne płytki Wio Tracker 1110

  • Wsparcie dla technologii Meshtastic, umożliwiającej tworzenie sieci bezprzewodowych.
  • Kompatybilność z ponad 300 sensorami Grove, co zapewnia szerokie możliwości adaptacji do różnych potrzeb związanych z monitorowaniem i śledzeniem.
  • Wbudowane czujniki temperatury, wilgotności oraz trójosiowy akcelerometr do rejestrowania zróżnicowanych danych środowiskowych i ruchowych.
  • W pełni otwarta platforma, oparta na ekosystemach LR1110 i nRF52840, oferująca nieograniczone możliwości aplikacyjne i rozwój projektów open-source.

Przykładowe zastosowania

  • Śledzenie aktywów: monitorowanie ruchu i lokalizacji cennych zasobów w czasie rzeczywistym, z jednoczesnym monitorowaniem warunków środowiskowych.
  • Przygody outdoorowe: tworzenie urządzeń Meshtastic do komunikacji off-grid podczas wypraw w góry czy na biwak, z funkcją śledzenia lokalizacji i monitorowania temperatury oraz wilgotności.
  • Monitorowanie środowiska: zbieranie i przesyłanie danych środowiskowych z odległych obszarów, wspieranie badań i ochrony środowiska.

Wio Tracker 1110 Dev Board - zestaw deweloperski do Meshtastic - Seeedstudio 114993370

Zgodność z ekosystemem Grove umożliwia łatwą rozbudowę o większą liczbę czujników i modułów.

Rozmieszczenie elementów na płytce Wio Tracker 1110

Rozmieszczenie elementów.

Rozmieszczenie elementów na płytce

  1. Antena WiFi
  2. Antena LoRa
  3. Interfejs Grove cyfrowy
  4. Interfejs Grove cyfrowy
  5. Dioda LED zasilania
  6. Interfejs Grove cyfrowy
  7. Dioda LED użytkownika
  8. Dioda LED zasilania portu Grove
  9. Złącze akumulatora
  10. Złącze USB typu C
  11. Przycisk użytkownika
  12. Przycisk Reset
  13. Interfejs I2C
  14. Interfejs UART
  15. Interfejs Grove analogowy
  16. Czujnik temperatury i wilgotności
  17. Akcelerometr 3-osiowy
  18. Antena Bluetooth
  19. Antena GNSS

Specyfikacja techniczna Wio Tracker 1110 Dev Board

  • Napięcie zasilani: 5 V (USB 2.0 typu C)
  • Złącze akumulatora: 3,7 V
  • Interfejsy: RFIO, złącze anteny GNSS, złącze anteny LoRa, USB typu C
  • Złącza Grove: ADC x1, I2C x1, UART x1, cyfrowe x3
  • Przyciski: użytkownika (USER), Reset (RESET)
  • Pamięć zewnętrzna Flash: 4 MB
  • LoRa i pozycjonowanie z Semtech LR1110: (zestaw korzysta wyłącznie z transceivera RF LoRa)
    • Protokół LoRaWAN: V1.0.4
    • Plan częstotliwości: od 863 MHz do 928 MHz
    • Czułość: -125 dBm przy 125K/SF7, -141 dBm przy 125K/SF12
    • Maksymalna moc wyjściowa: 20 dBm
    • Technologie pozycjonowania: GNSS (GPS/BeiDou), WiFi Sniffer
    • Zasięg: od 2 km do 10 km (zależy od anteny i środowiska)
  • Bluetooth (Nordic nRF52840):
    • Wersja Bluetooth: 5.3
    • Pamięć Flash: 1 MB
    • RAM: 256 KB
    • Protokół: Bluetooth LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT i stosy własnościowe 2.4 GHz
    • Maksymalna moc wyjściowa: 6 dBm
  • Wbudowane sensory - czujnik temperatury i wilgotności (SHT41):
    • Zakres temperatur: od -40°C do 85°C, dokładność ± 0,2°C
    • Zakres wilgotności: od 0% RH do 100% RH, dokładność ± 1,8% RH
  • Wbudowane sensory - akcelerometr 3-osiowy:
    • Zakres: ± 2 g, 4 g, 8 g, 16 g
    • Pasmo przenoszenia: od 0,5 Hz do 625 Hz
    • Czułość (LSB/g): od 1000 (± 2 g) do 83 (± 16 g)
Wio Tracker 1110 Dev Board - zestaw deweloperski do Meshtastic - Seeedstudio 114993370

Płytka Wio Tracker 1110 oparta na układzie Nordic nRF52840 oraz Semtech LR1110.

Wio Tracker 1110 Dev Board - zestaw deweloperski do Meshtastic - Seeedstudio 114993370

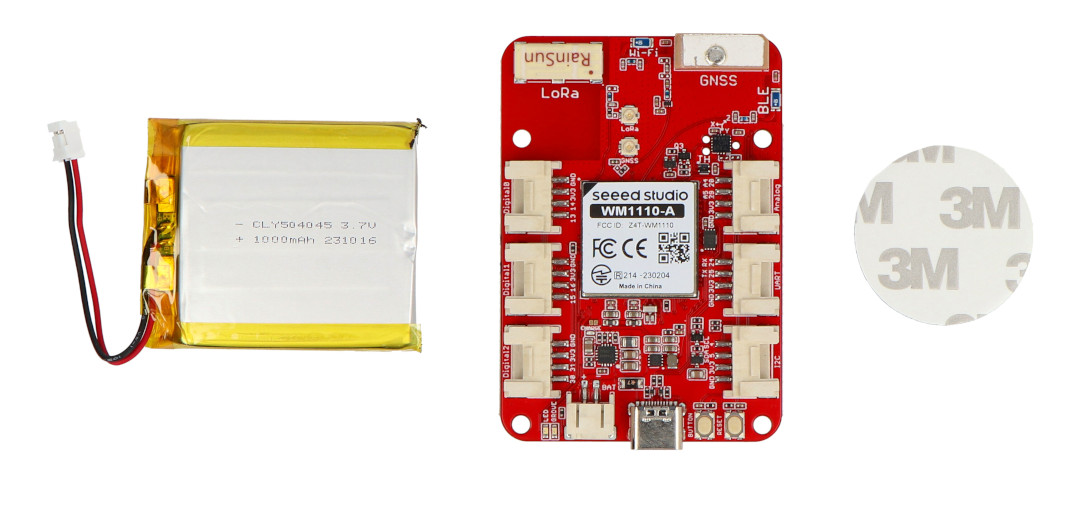

Elementy wchodzące w skład zestawu.

Zawartość zestawu

  • Wio Tracker 1110 Dev Board x1
  • Akumulator Li-Pol x1
  • Naklejki montażowe x1

Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
UC - Złącze zas. USB typ C
Szerokość opakowania 7 cm
Wysokość opakowania 11 cm
Głębokość opakowania 3.2 cm
Masa opakowania 0.072 kg
