Opis produktu: Wio-WM1110 Dev Kit - Semtech LR1110 oraz Nordic nRF52840 - płytka rozwojowa - Seeedstudio 114993082
Płytka rozwojowa od firmy Seeedstudio oparta o moduł Wio-WM1110 Wireless Module, integrujący w sobie układy Semtech LR1110 oraz Nordic nRF52840. Zapewniają one możliwość komunikacji dalekiego zasięgu LoRa, pozycjonowanie przy pomocy GNSS (GPS / BeiDou) oraz WiFi, a także komunikację Bluetooth Low Energy. Dodatkowo możliwe jest skorzystanie z rozszerzeń w postaci modułów NFC, Thread, czy też Zigbee. Płytka stworzona została z myślą o zastosowaniach w geolokacji, np. śledzenie obiektów, zarówno wewnątrz, jak i na zewnątrz budynków. Posiada bogaty zestaw złącz, w tym kompatybilne z Arduino. Poprzez wyprowadzenia interfejsów, takich jak: ADC, UART, IIC (I2C), możliwe jest korzystanie z modułów z serii Grove i nie tylko. Na płytce znalazło się także złącze panelu fotowoltaicznego i złącze baterii.
Wio-WM1110 Dev Kit - Semtech LR1110 oraz Nordic nRF52840 - płytka rozwojowa - Seeedstudio 114993082.
Produkt kompatybilny jest z modułami z systemu Grove oraz Arduino!
Użytkownik może z łatwością poszerzyć możliwości płytki rozwojowej, podłączając do niej dodatkowe czujniki i interfejsy komunikacyjne.

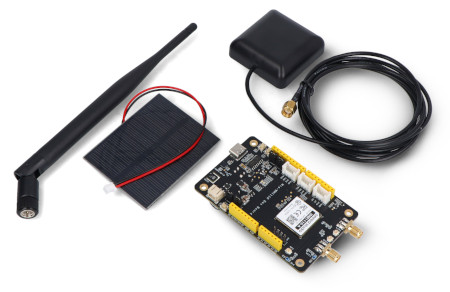

Wio-WM1110 Dev Kit - Semtech LR1110 oraz Nordic nRF52840.
Najważniejsze cechy modułu Wio-WM1110
- Komunikacja LoRaWAN - o dalekim zasięgu i niskim poborze mocy i wysokiej czułości
- Wszechstronny układ radiowy do celów geolokacji - integrujący w sobie GNSS (GPS / BeiDou), WiFi, Bluetooth, pozwalające na lokalizacje zarówno wewnątrz pomieszczeń, jak i na otwartej przestrzeni
- Układ nRF52840 - wspierający komunikację Bluetooth Low Energy (BLE), Bluetooth Mesh, NFC, Thread oraz Zigbee
- Interfejs USB 2.0 - służący do przewodowej komunikacji z module w celach konfiguracji i wymiany danych
- Niski pobór mocy - jedynie 7,6 μA w trybie uśpienia
- Wbudowane czujniki - 3-osiowy akcelerometr oraz czujnik temperatury i wilgotności pozwalają na zbieranie dodatkowych danych
- Certyfikacja FCC, CE oraz Telec
Układ elementów na płytce
- LoRa Antenna Connector - złącze anteny LoRaWAN
- GNSS Antenna Connector - złącze anteny GPS / BeiDou
- WiFi Antenna - antena do lokalizacji WiFi
- Bluetooth Antenna - antena BLE modułu nRF52840
- Grove GPIO - wyjścia ADC dla modułów Grove
- Grove IIC - wyprowadzenie interfejsu IIC
- Grove UART - wyprowadzenie interfejsu UART
- Type-C - złącze USB typu C
- 3-Axis Accelerometer - czujnik 3-osiowego akcelerometru
- Temperature and Humidity Sensor - czujnik temperatury i wilgotności
- Solar Power - złącze dla panelu fotowoltaicznego
- AAA*3 Battery Connector - koszyk na baterie AAA
- Super-capacitor - superkondensator do podtrzymywania zasilania
- Green, Red - diody LED pokazujące status pracy

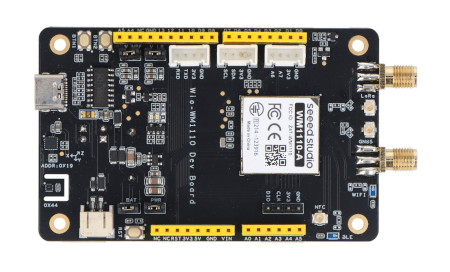

Układ elementów na płytce.

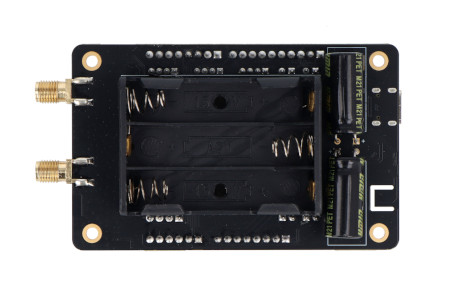

Z tyłu płytki umieszczony został koszyk na baterie.
Specyfikacja układów Semtech LR1110 oraz Nordic nRF52840
- Komunikacja LoRaWAN
- Wersja protokołu: V1.0.4
- Częstotliwość pracy: od 863 MHz do 928 MHz
- Czułość: -125 dBm dla 125K/SF7 oraz -141 dBm dla 125K/SF12
- Maksymalna moc wyjściowa: 20 dBm
- Zasięg: do 10 km
- Technologie pozycjonowania:
- GNSS: GPS oraz BeiDou
- Funkcja skanowania GPS / BeiDou
- Czułość modułu GNSS: do -141 dBm (GPS, weak signal SV capture)
- WiFi: 802.11 b/g/n
- Skanowanie pasywne sieci WiFi
- Czułość modułu WiFi: do -94 dBm (DBSK 1 Mb/s oraz DQPSK 2 Mb/s)
- Moduł Bluetooth
- Wersja: Bluetooth 5.3
- Wspierane protokoły: Bluetooth LE, Mesh, Thread, Zigbee, 802.15.4, ANT
Specyfikacja techniczna modułu
- Wbudowany układ: Wio-WM1110 Wireless Module (LR1110 oraz nRF52840)
- Komunikacja bezprzewodowa:
- LoRaWAN: V1.0.4
- WiFi: 802.11 b/g/n
- GNSS: GPS oraz BeiDou
- Bluetooth: 5.3 (BLE)
- Wbudowane czujniki:
- LIS3DHTR: 3-osiowy akcelerometr
- SHT41: temperatury i wilgotności
- Dostępne złącza:
- GPIO kompatybilne z Arduino
- Złącza systemu Grove: IIC, UART, ADC
- Złącze panelu fotowoltaicznego
- Złącze baterii AAA
- Przyciski: Reset oraz dwa konfigurowalne
- Możliwości zasilania:
- USB typu C - 5 V
- Panel fotowoltaiczny: 0,5 W / 100 mA
- Baterie: 3 x AAA
Zawartość zestawu
- 1x Wio-WM1110 Dev Kit - Semtech LR1110 oraz Nordic nRF52840 - płytka rozwojowa - Seeedstudio 114993082
- 1x Antena LoRa
- 1x Antena GNSS
- 1x Panel fotowoltaiczny 0,5 W

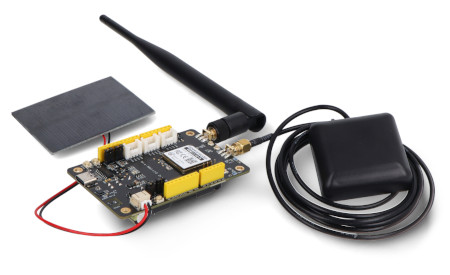

Elementy wchodzące w skład zestawu.
