Opis produktu: Portenta UWB Shield - moduł UBW Truesense DCU150 RTLS do Portenta C33 - Arduino ASX00074
Rozszerz możliwości swoich projektów z Arduino dzięki Portenta UWB Shield - specjalistycznej nakładce komunikacyjnej UWB, stworzonej z myślą o precyzyjnym pozycjonowaniu, pomiarze odległości i automatyzacji przemysłowej. Moduł Truesense DCU150 oparty na układzie NXP Trimension SR150 zapewnia stabilne i szybkie przesyłanie danych w paśmie od 6,24 GHz do 8,24 GHz. Dzięki zintegrowanym antenom PCB oraz dwóm 80-pinowym złączom wysokiej gęstości, shield idealnie współpracuje z płytką Portenta C33, umożliwiając szybki montaż i niezawodne działanie. Może pełnić zarówno rolę stacji bazowej, jak i urządzenia końcowego, co czyni go uniwersalnym rozwiązaniem dla nowoczesnych systemów IoT.

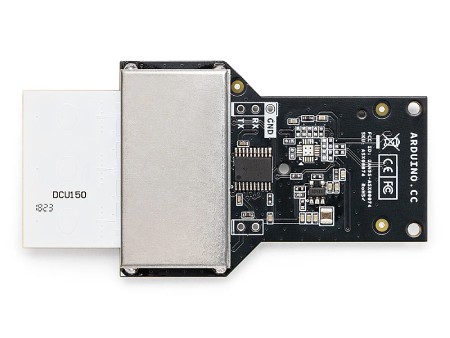

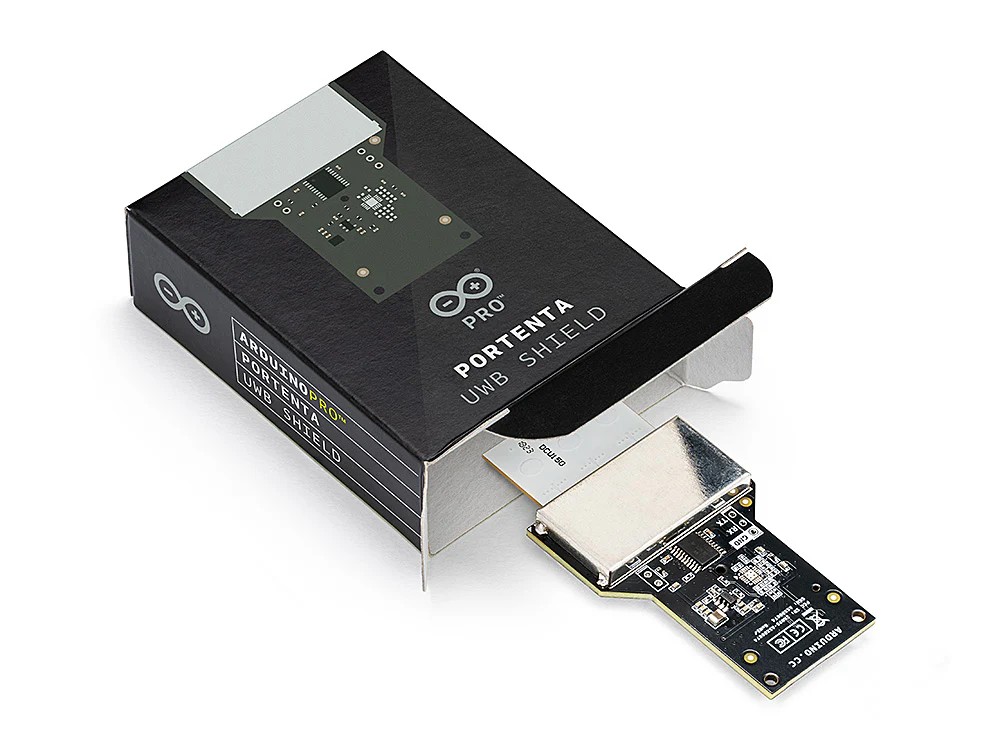

Portenta UWB Shield - moduł UBW Truesense DCU150 RTLS do Portenta C33 - Arduino ASX00074.

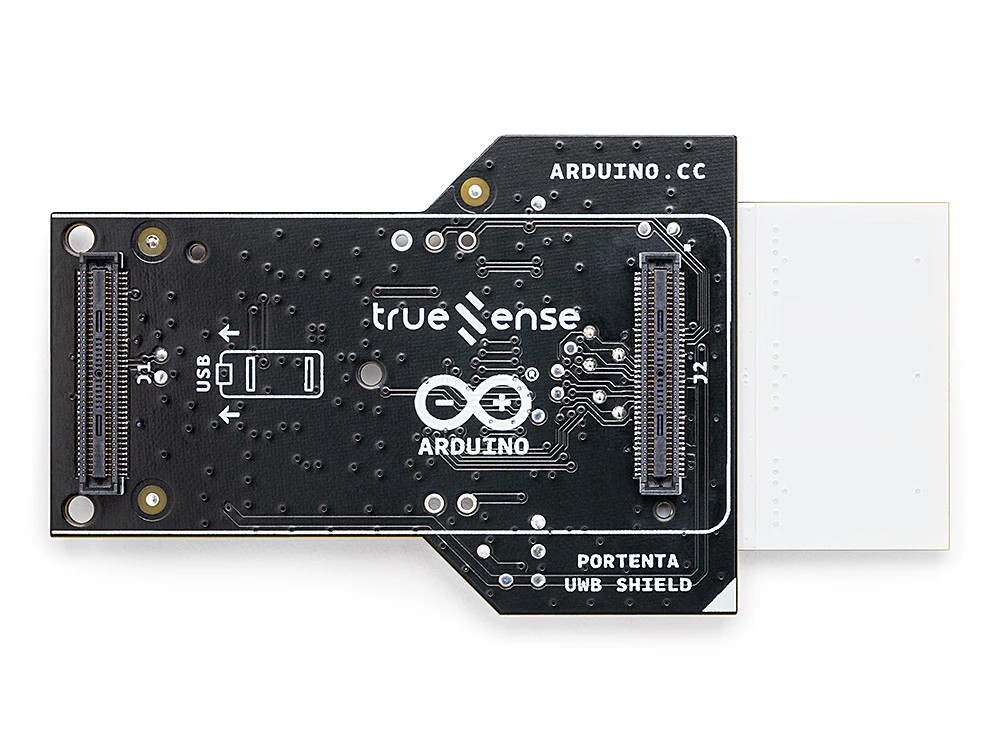

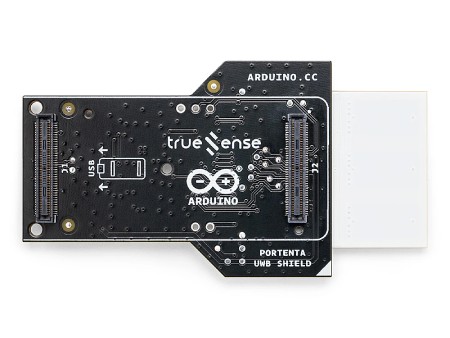

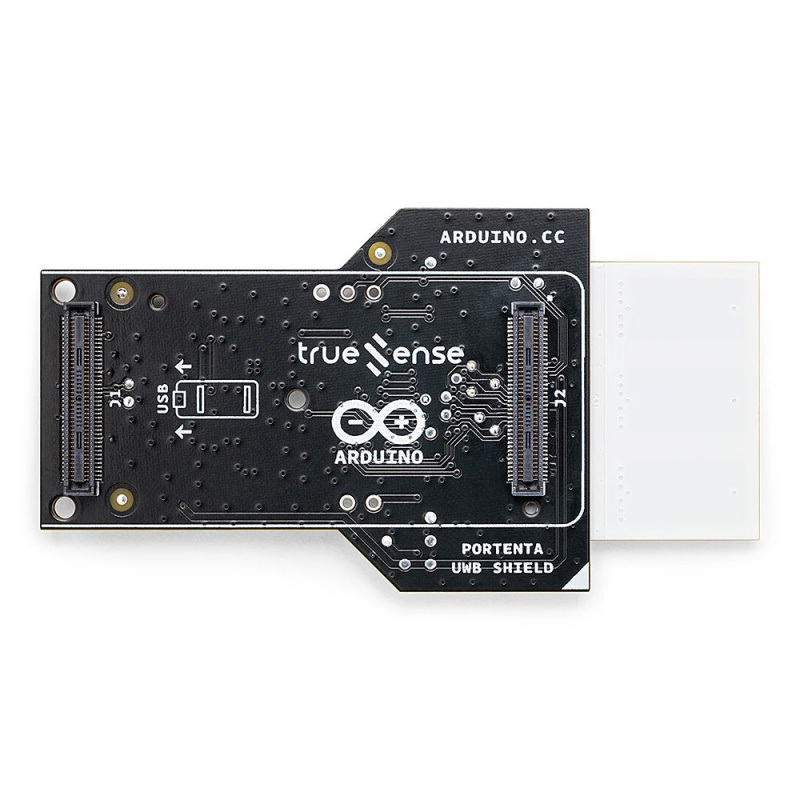

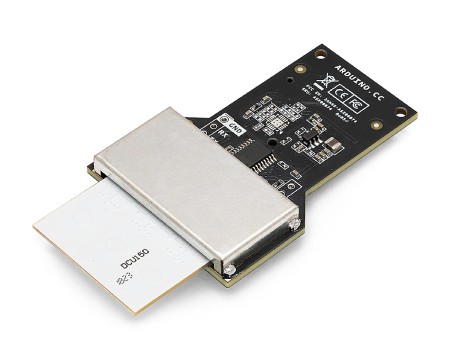

Nakładka została zaprojektowana do bezproblemowej integracji z Portenta C33.
Główne cechy Portenta UWB Shield
- Dwufunkcyjność: działa jako stacja bazowa UWB lub urządzenie klienckie (lokalizowane), zwiększając elastyczność projektową
- Precyzyjna lokalizacja: obsługuje RTLS i dwukierunkowy pomiar odległości (2D Ranging)
- Łatwa integracja: kompatybilna z Portenta C33 poprzez 2x złącza 80-pinowe
- Trzy anteny PCB: zintegrowane bez potrzeby dodatkowego okablowania
- Bezproblemowa rozbudowa: możliwość skalowania systemów IoT z użyciem technologii UWB
- Zasilanie 3,3 V: bezpośrednio z płytki głównej Portenta
Wyprowadzenia i kompatybilność
Nakładka Portenta UWB Shield korzysta z dwóch 80-pinowych złączy wysokiej gęstości, które zapewniają pełną kompatybilność z platformą Portenta C33. Dzięki temu możliwe jest przesyłanie zasilania, danych oraz sterowanie bez konieczności stosowania dodatkowych przewodów. Projekt modułu jest zoptymalizowany do pracy z systemami Arduino Pro, co umożliwia bezpośrednią integrację z istniejącą infrastrukturą sprzętową i programową Arduino.

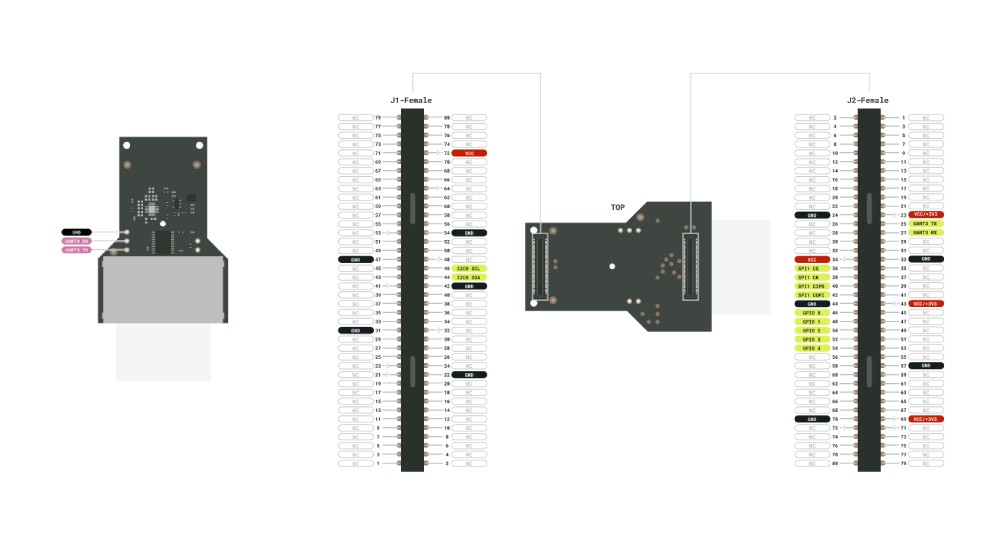

Schemat wyprowadzeń.

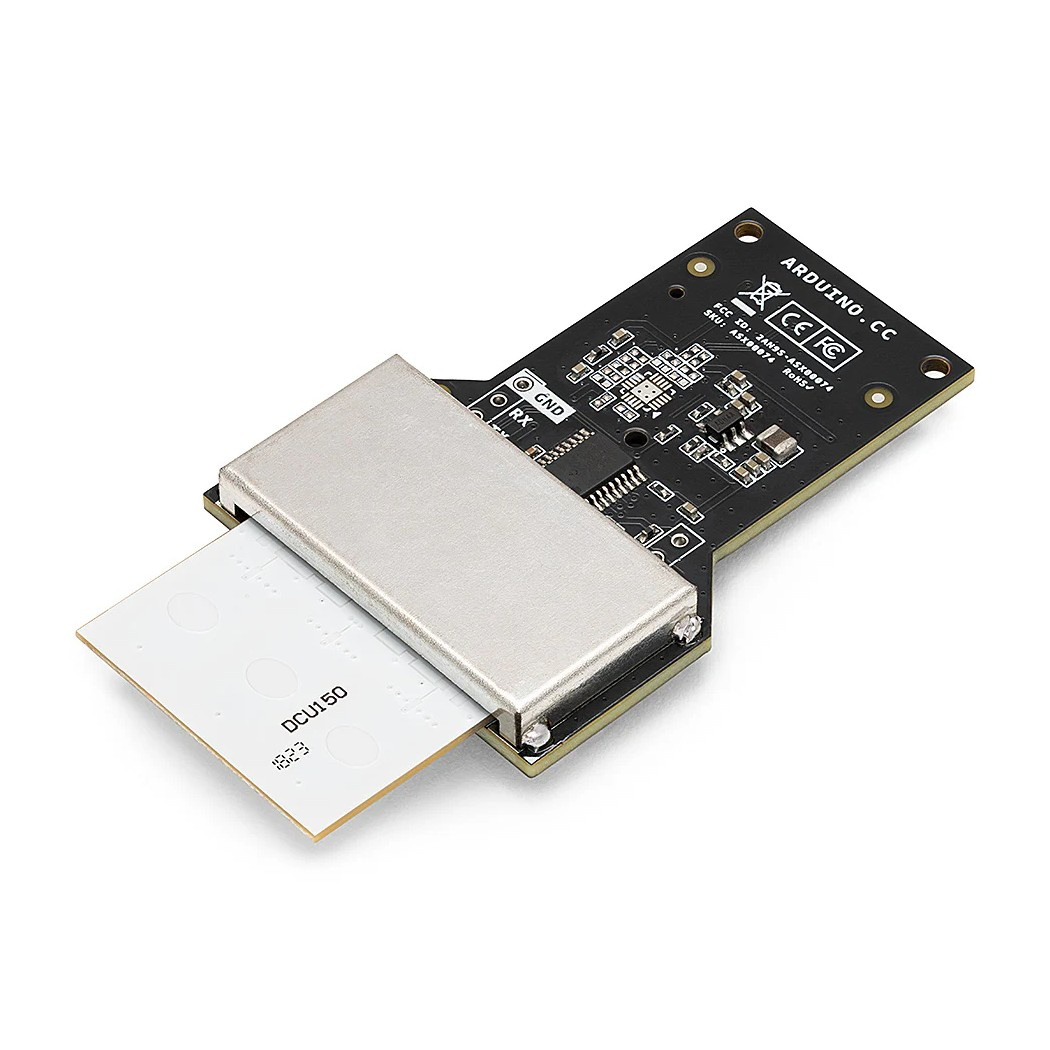

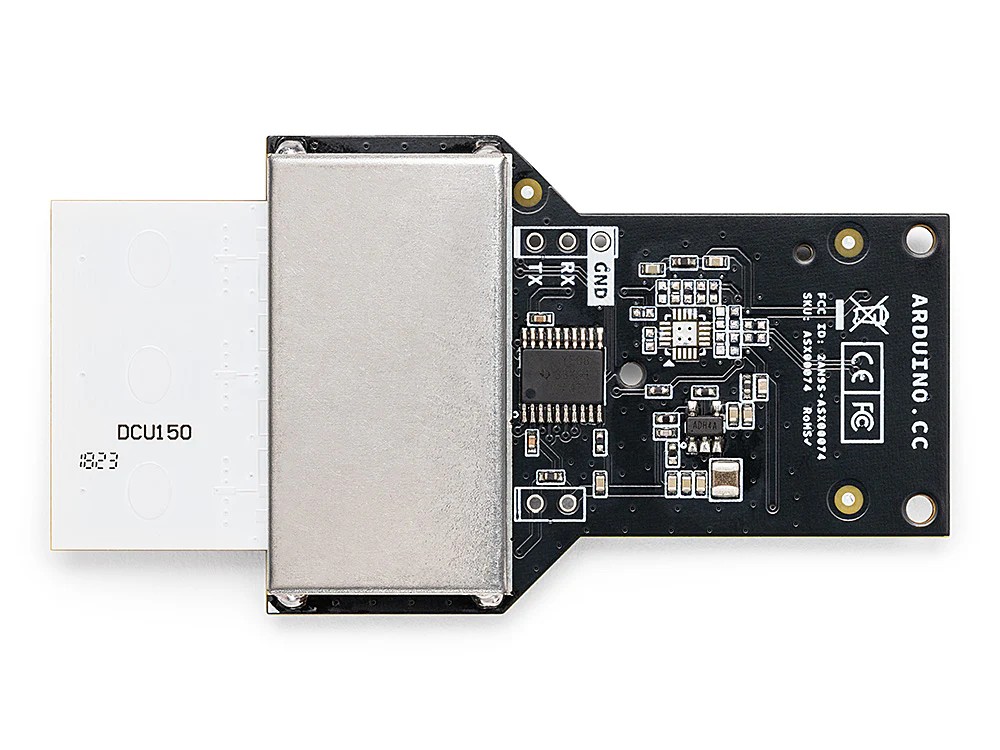

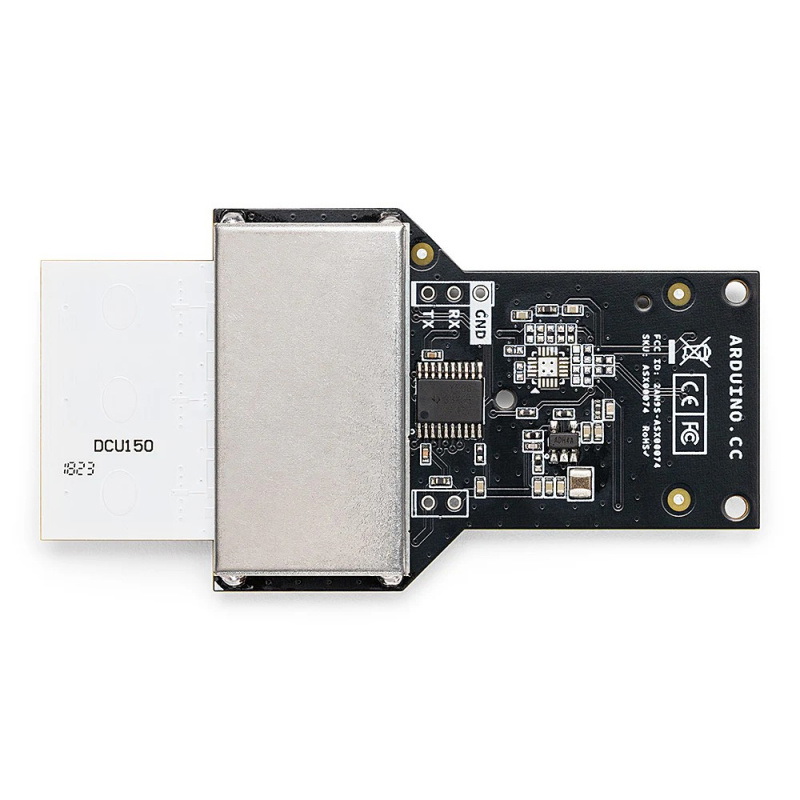

Portenta UWB Shield została oparta na Truesense DCU150.
Oprogramowanie i biblioteki
Programowanie Portenta UWB Shield możliwe jest zarówno za pomocą Arduino IDE, Arduino CLI, jak i edytora online Arduino Cloud Editor. Producent udostępnia dedykowane biblioteki i tutoriale na GitHub oraz oficjalnej dokumentacji Arduino. Obsługiwane są funkcje RTLS, 2D Ranging, komunikacja UWB i zdalne monitorowanie. Dzięki gotowym przykładom programistycznym integracja shielda z projektami IoT staje się szybka i efektywna.
Zastosowania w praktyce
- Logistyka magazynowa: precyzyjne śledzenie i optymalizacja tras w czasie rzeczywistym
- Systemy dostępu: automatyczne otwieranie drzwi w oparciu o pozycję użytkownika
- Środowiska interaktywne: uruchamianie akcji w zależności od zbliżenia użytkownika
- Ładowanie EV: automatyczne inicjowanie ładowania w oparciu o pozycję pojazdu
- Bezpieczne śledzenie przedmiotów: ochrona mienia dzięki precyzyjnemu lokalizowaniu
Umożliwia dwukierunkowy pomiar odległości i usługi lokalizacji w czasie rzeczywistym.
Nakładka zasilana jest napięciem 3,3 V DC z płytki Portenta.
Specyfikacja techniczna Portenta UWB Shield
- Moduł UWB: Truesense DCU150 oparty na NXP Trimension SR150
- Zakres częstotliwości: od 6,24 GHz do 8,24 GHz
- Obsługiwane kanały: 5, 6, 8, 9
- Tryb pracy: 2D Ranging
- Ilość anten: 3 zintegrowane anteny PCB
- Wyjściowa moc EIRP: 14,1 dBm przy CH9
- Zasilanie: 3,3 V DC z płytki głównej
- Interfejs: 2x złącza 80-pinowe wysokiej gęstości
- Temperatura pracy: od -30°C do 85°C
- Wymiary: 53,4 x 37,5 x 9 mm
Zawartość zestawu
- 1x Arduino Portenta UWB Shield
