Opis produktu: Moduł CAN Bus - TJA1051T/3 - Adafruit 5708
Moduł oparty na układzie TJA1051T/3, umożliwiający połączenie mikrokontrolera z dowolnym rozszerzeniem komunikującym się poprzez magistralę CAN. Moduł zasilany jest napięciem 3,3 V / 5 V, współpracuje także z płytkami zasilanymi napięciem 12 V i 24 V. Cechuje go niska emisja elektromagnetyczna (EME) i wysoka odporność elektromagnetyczna (EMI). Został wyposażony także w konwerter napięć pozwalający na współpracę z płytkami 3,3 V, bez konieczności doprowadzenia dodatkowego zasilania.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!
Elementy wchodzące w skład zestawu.

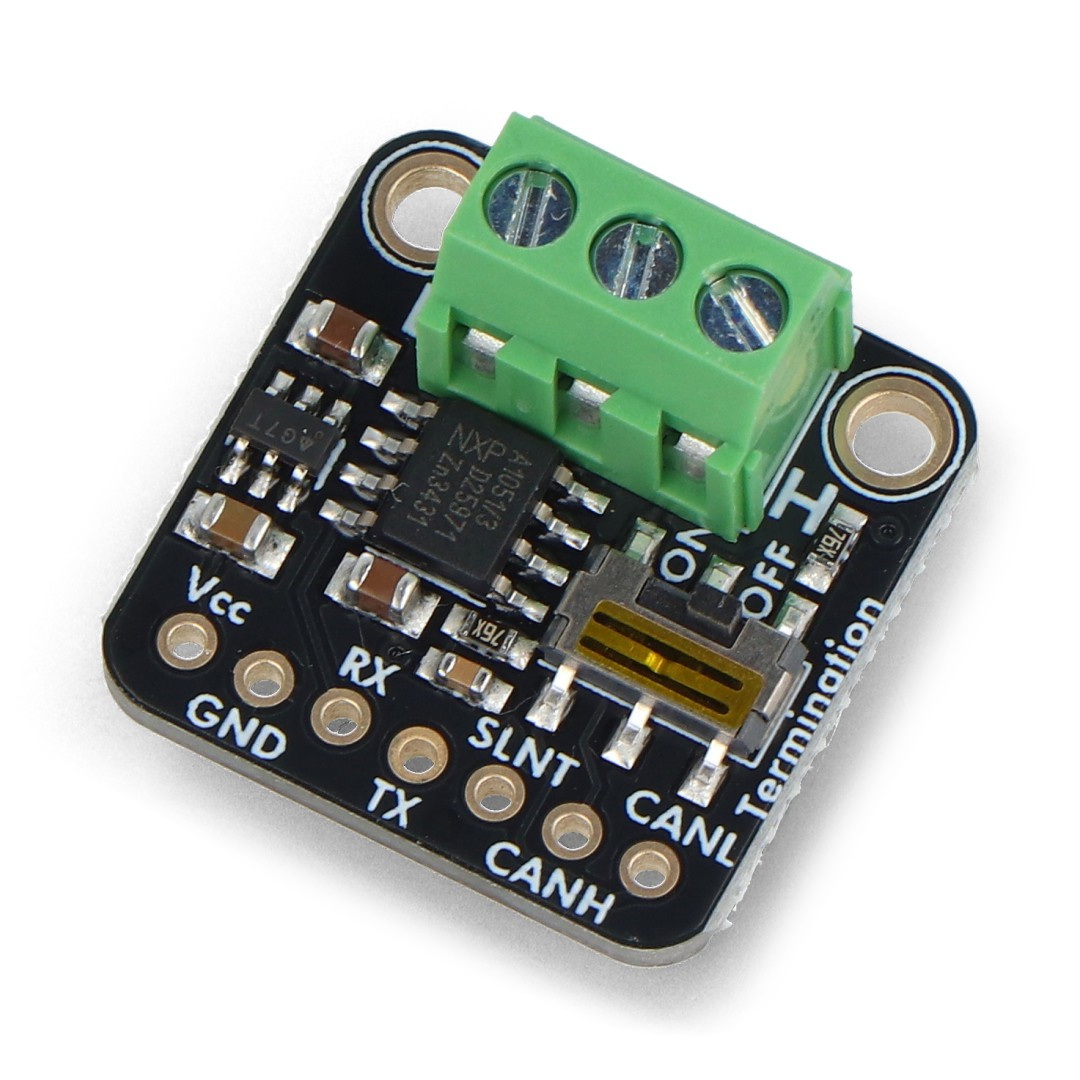

Moduł CAN Bus - TJA1051T/3 - Adafruit 5708.
Czym jest magistrala CAN?
CAN to skrót od Controller Area Network i oznacza magistralę szeregową typu multi-master służącą do dwukierunkowego przesyłania danych. Zapewnia komunikację pół-dupleksową z prędkością transmisji do 1 Mbit/s. Jej niezawodność sprawia, że magistrala CAN jest powszechnie stosowana w pojazdach samochodowych, sprzęcie rolniczym oraz szeroko pojętej automatyce przemysłowej.

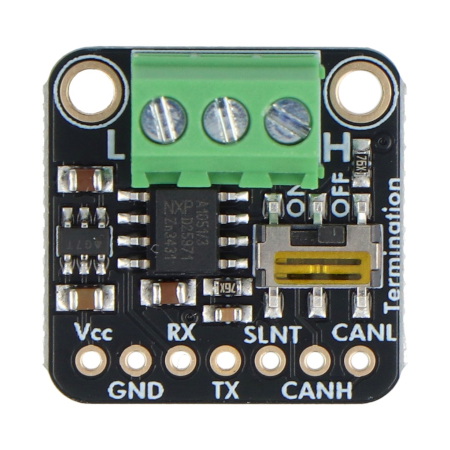

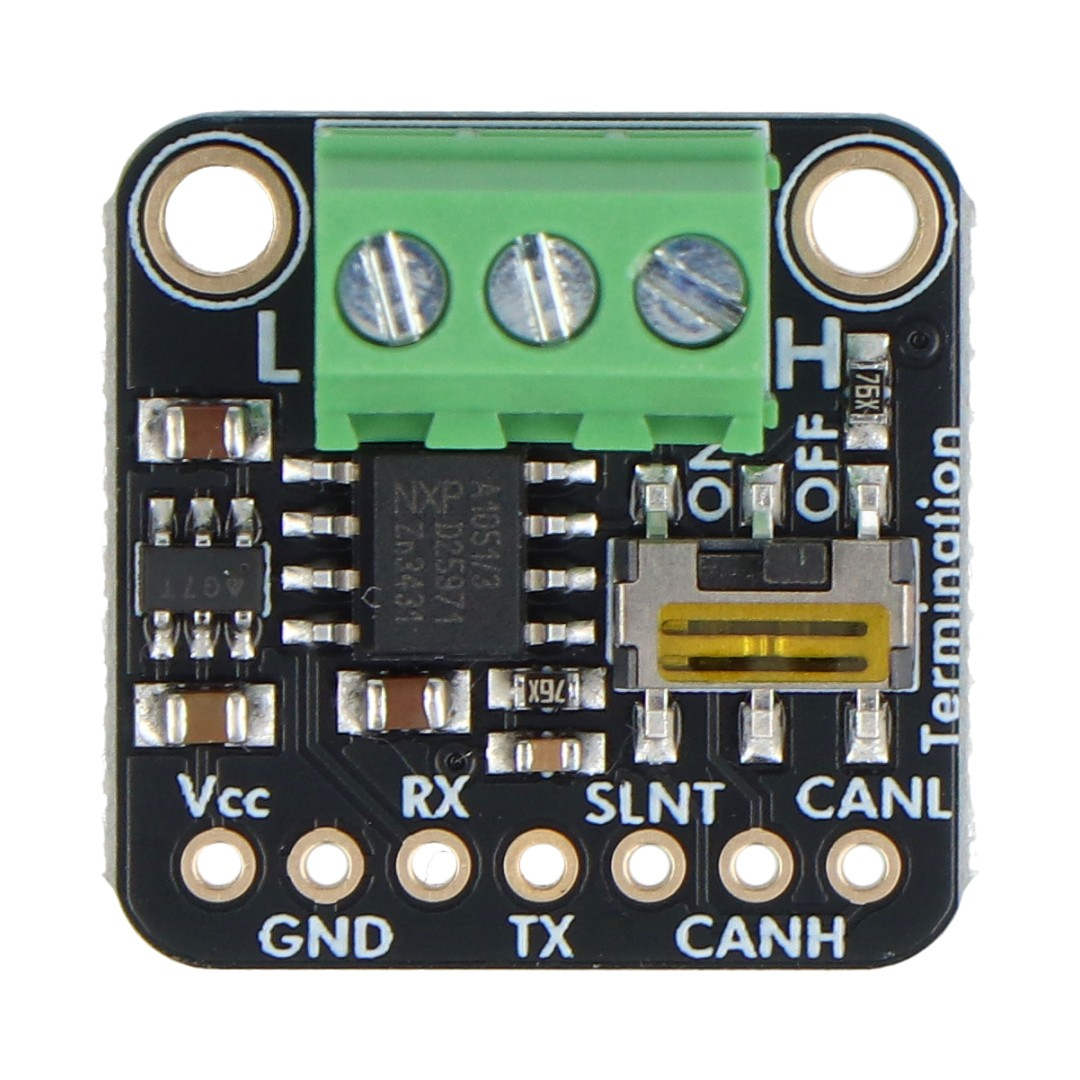

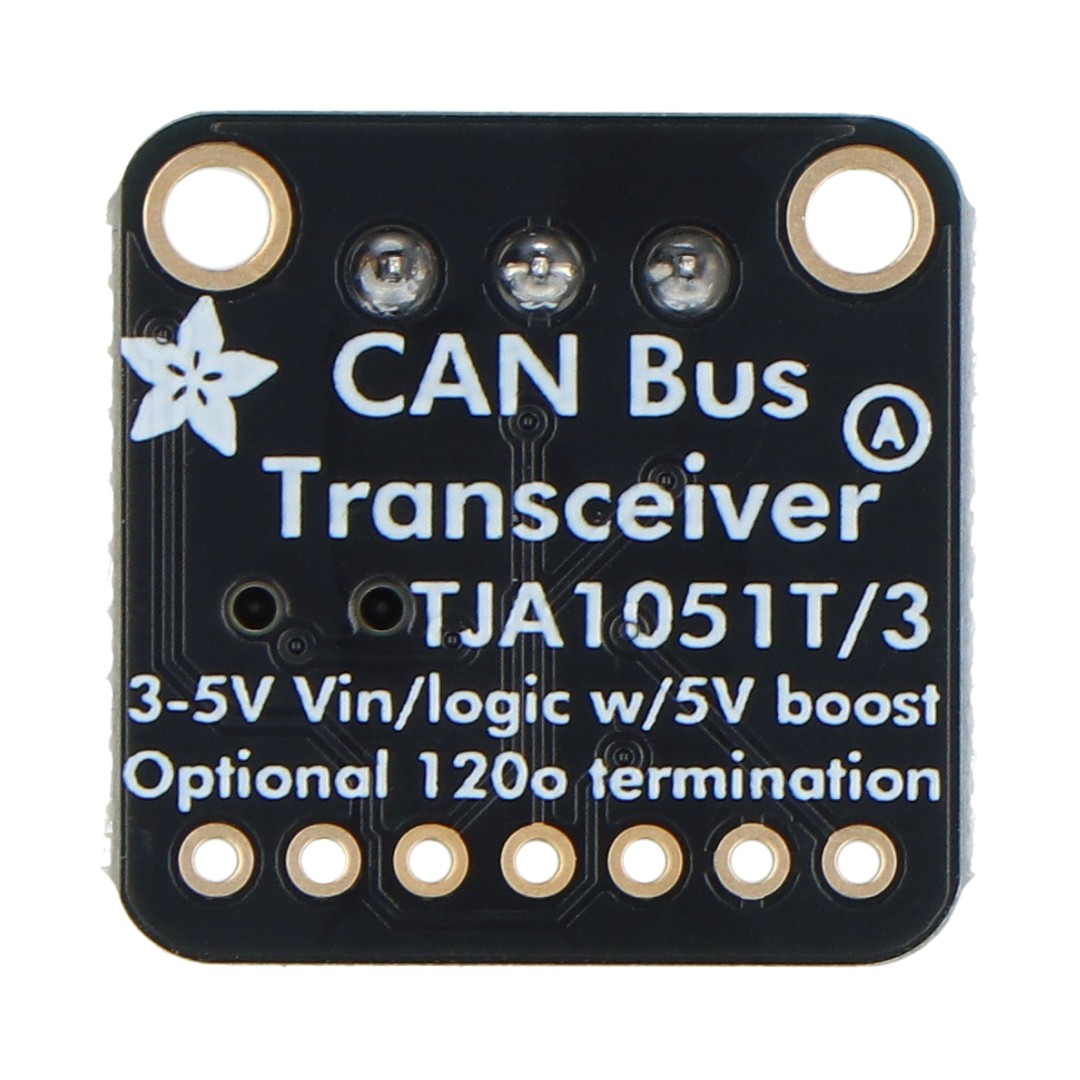

Opis wyprowadzeń płytki
- H / L - linie transmisyjne magistrali CAN
- GND - masa układu
- VCC - napięcie wejściowe w zakresie od 3 V do 5 V
- RX - linia komunikacyjna odbiornika interfejsu szeregowego (wejście CAN)
- TX - linia komunikacyjna nadajnika interfejsu szeregowego (wyjście CAN)
- SLNT - umożliwia włączenie trybu uśpienia układu TJA1051/3
- CANH - linia transmisyjna magistrali CAN (high)
- CANL - linia transmisyjna magistrali CAN (low)
Specyfikacja techniczna modułu CAN
- Wbudowany układ: TJA1051T/3
- Wbudowany konwerter poziomów logicznych: 3,3 V / 5 V
- Szybkość transmisji CAN FD: do 5 Mbit/s
- Napięcie zasilania: od 3 V do 5 V
- Spełniane normy: ISO 11898-2:2003
- Wbudowane zabezpieczenia: zabezpieczenie termiczne
- Wymiary modułu: 20,3 x 20,2 x 4 mm
- Masa 1,4 g

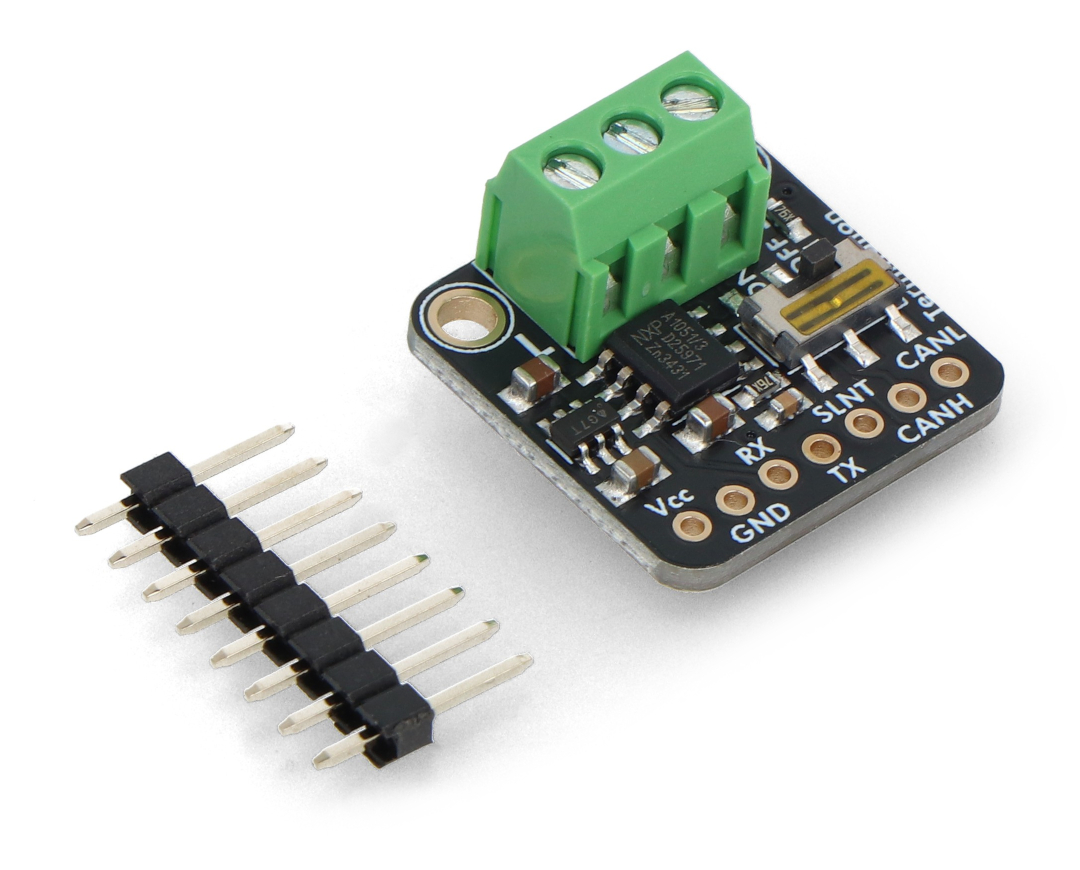

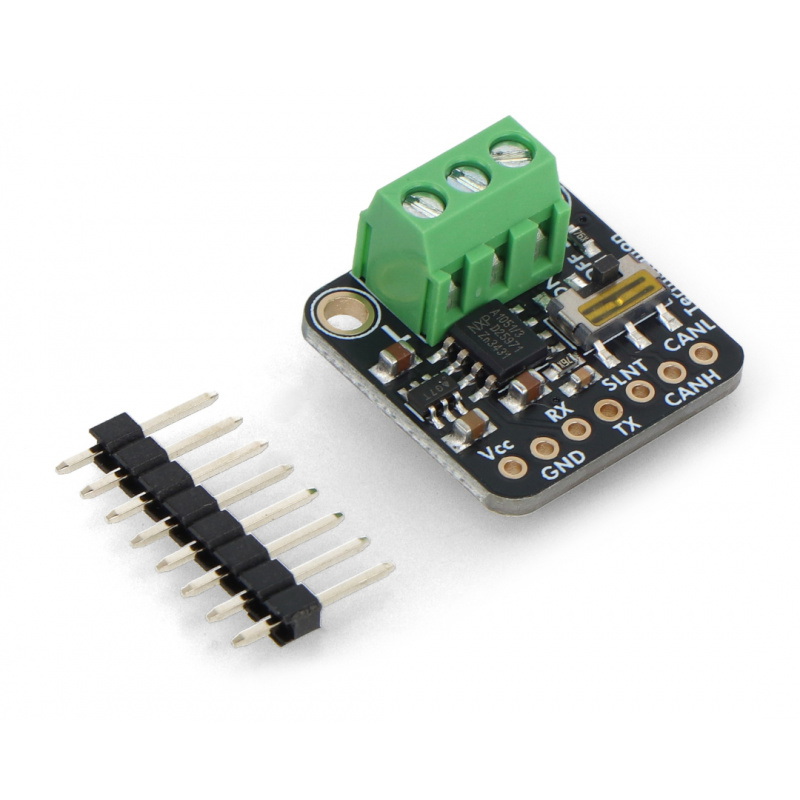

Zawartość zestawu
- Moduł CAN Bus - TJA1051T/3 - Adafruit
- Listwa goldpin 1x8 pin - 2,54 mm
- Złącze śrubowe 1x3 pin
Płytka zasilana jest napięciem od 3 V do 5 V.
