Opis produktu: Konwerter USB - RS232 / RS485 / UART(TTL) - FT232RL - Waveshare 15817
Ten przemysłowy konwerter zapewnia łatwą komunikację pomiędzy interfejsem USB a standardami RS232, RS485 lub UART (TTL). Jest wyposażony w układ FT232RL, zapewniający szybką, stabilną i niezawodną komunikację, a także lepszą kompatybilność. Posiada wbudowane obwody ochronne, takie jak izolacja zasilania, magnetyczna izolacja ADI oraz TVS (tłumik napięcia przejściowego). Aluminiowa obudowa zapewnia solidność i trwałość, idealnie nadając się do wymagających warunków przemysłowych.
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi pracę z konwerterem.

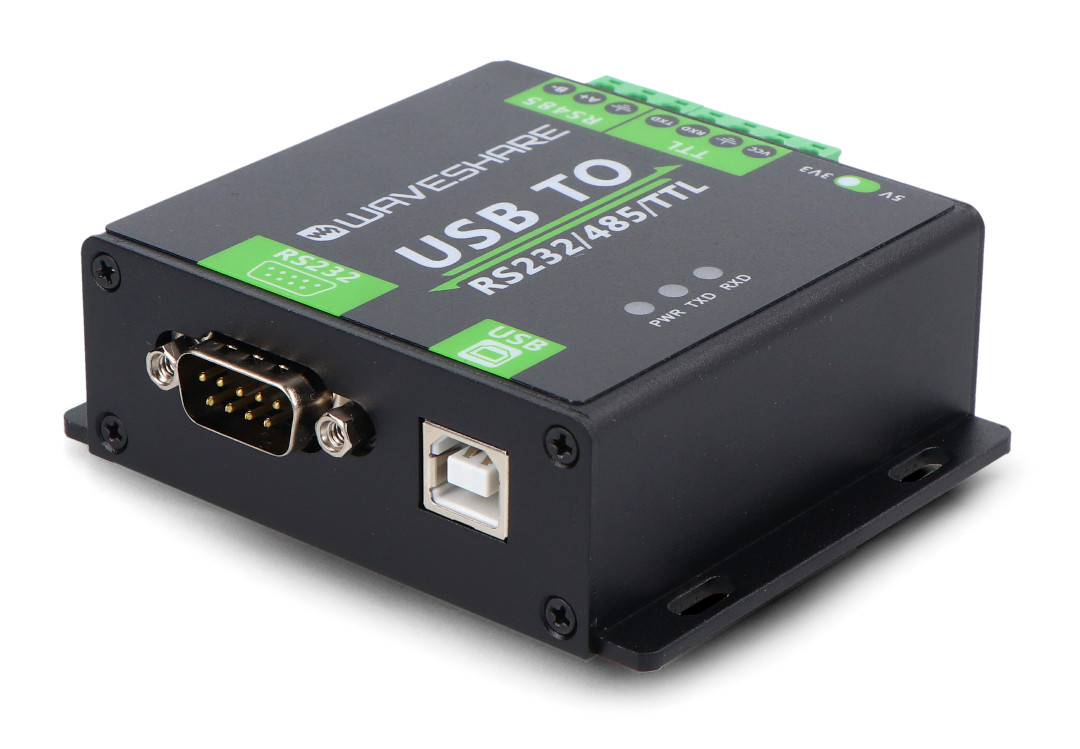

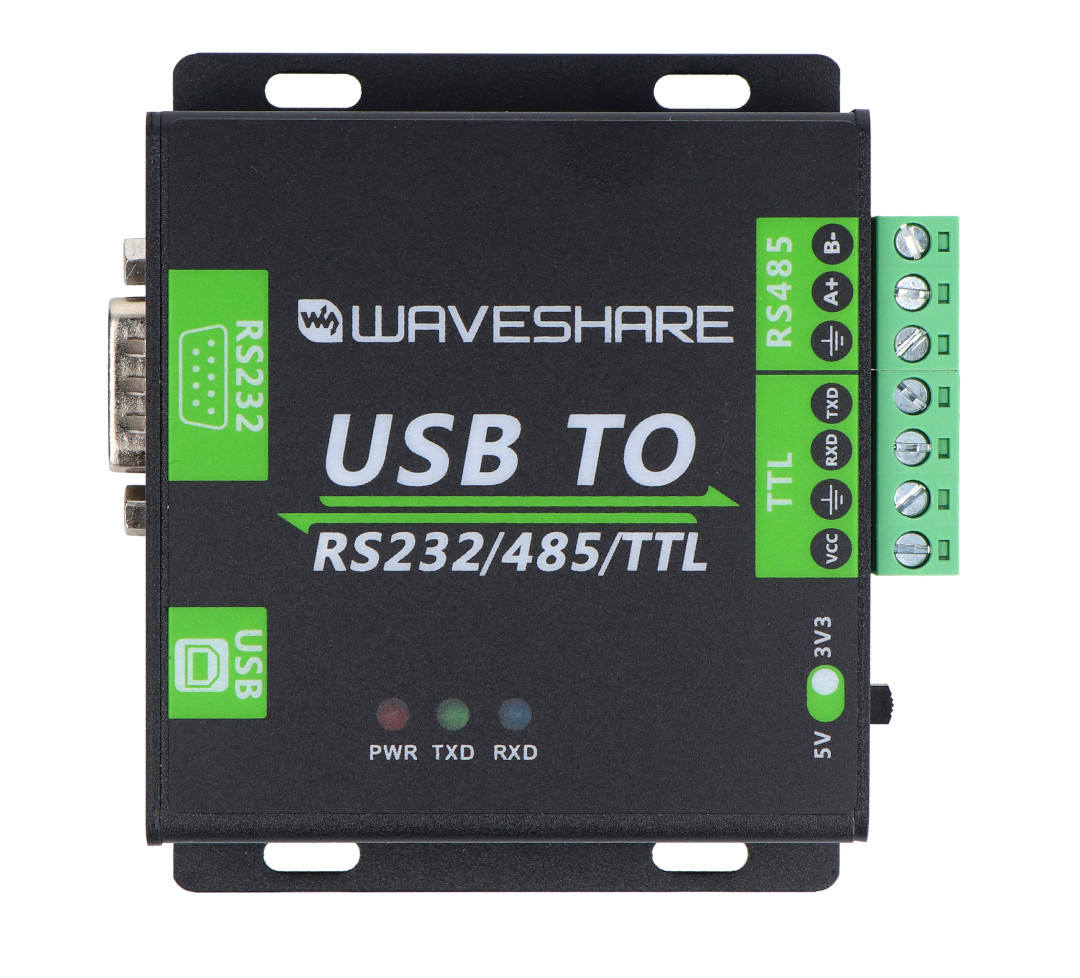

Konwerter USB - RS232 / RS485 / UART(TTL) - FT232RL - Waveshare 15817.

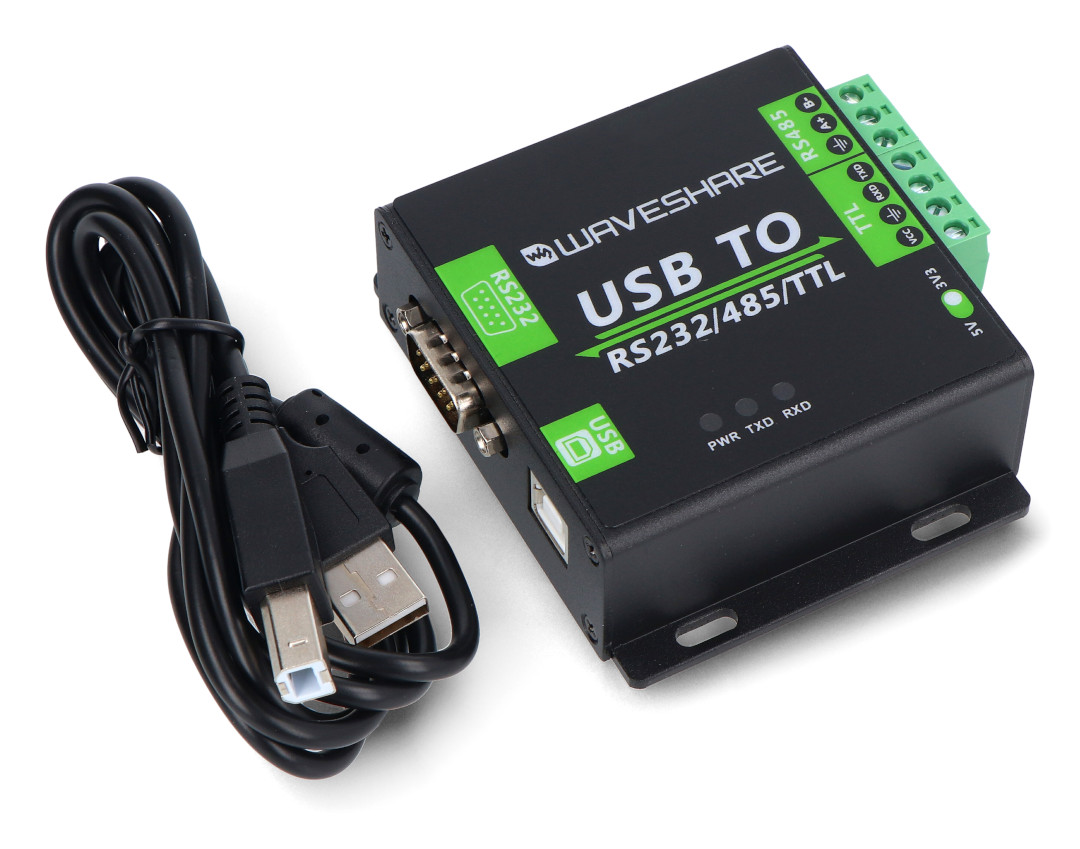

Zawartość zestawu.
Cechy szczególne konwertera
- Obsługiwane interfejsy: USB do RS232, USB do RS485, USB do TTL (UART).
- Szybka i stabilna komunikacja: konwerter został oparty na układzie FT232RL.
- Izolacja zasilania i sygnału: wbudowana izolacja zasilania zapewnia stabilne napięcie, a izolacja magnetyczna ADI oferuje wysoką niezawodność i niskie zużycie energii.
- Wbudowany TVS: skutecznie tłumi przepięcia i skoki napięcia, chroniąc przed wyładowaniami atmosferycznymi i elektrostatycznymi.
- Bezpiecznik samoczynnego odzyskiwania i diody zabezpieczające: zapewniają stabilne wyjścia prądowe / napięciowe, chroniąc przed przeciążeniem i przepięciami.
- Automatyczny obwód nadawczo-odbiorczy: zapewnia szybką i stabilną komunikację bez zakłóceń między portem USB i innymi interfejsami.
- Konwerter napięcia TTL: przełącznik umożliwia ustawienie poziomu napięcia 3,3 V / 5 V.
- Trwała obudowa: wykonana z aluminium, odporna na uszkodzenia mechaniczne.
- Wskaźniki LED: trzy diody LED wskazują stan zasilania oraz nadawania i odbierania danych.
Specyfikacja techniczna konwertera
- Typ urządzenia: konwerter przemysłowy izolowany optycznie
- Szybkość transmisji: od 300 bps do 921600 bps
- Port hosta: USB
- Port urządzenia: RS485, RS232, TTL
- USB:
- Napięcie: 5 V
- Złącze: USB typu B
- Zabezpieczenie: bezpiecznik 200 mA, izolowane wyjście
- Odległość transmisji: do 5 m
- RS485 / RS422:
- Złącze: śrubowe (A+, B-, GDN)
- Kontrola kierunku: automatyczne sterowanie sprzętowe
- Ochrona: 600 W przed wyładowaniami atmosferycznymi i przepięciami, ochrona 15 kV ESD
- Odległość transmisji: do 1200 m
- Tryb transmisji: point-to-multipoint, do 32 węzłów, zaleca się stosowanie repeaterów dla 16 lub więcej węzłów
- RS232:
- Złącze: DR9 męskie
- Ochrona: dioda TVS, ochrona przeciwprzepięciowa, ochrona ESD
- Odległość transmisji: do 15 m
- Tryb transmisji: point-to-point
- TTL (UART):
- Napięcie: 3,3 V / 5 V
- Złącze: śrubowe (TXD, RXD, GND)
- Zabezpieczenie: dioda zabezpieczająca, odporna na przepięcia, odporność na wstrząsy
- Tryb transmisji: point-to-point
- Wskaźniki LED:
- PWR: czerwony wskaźnik zasilania
- TXD: zielony wskaźnik TX
- RXD: niebieski wskaźnik RX
- Temperatura pracy: od -15ºC do 70ºC
- Wilgotność pracy: od 5% RH do 95% RH
- System operacyjny: Windows 10 / 8.1 / 8 / 7 / XP
- Wymiary: 86,5 x 71,6 x 27,4 mm
Zawartość zestawu
- Konwerter USB - RS232 / RS485 / UART(TTL) - FT232RL - Waveshare 15817
- Przewód USB
Konwerter zapewnia komunikację pomiędzy interfejsem USB a standardami RS232, RS485 lub UART (TTL).
